Philips APDP-72A1 Besleme Kartı Orijinal APDP-47A1 Delta TV Power Board

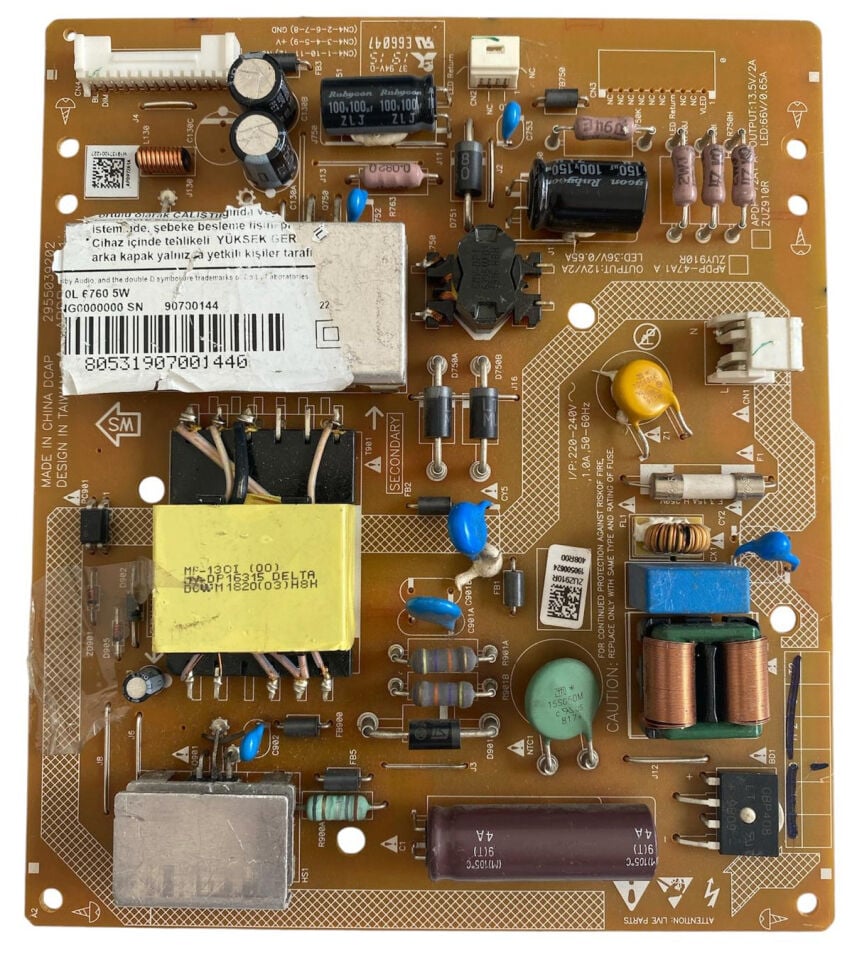

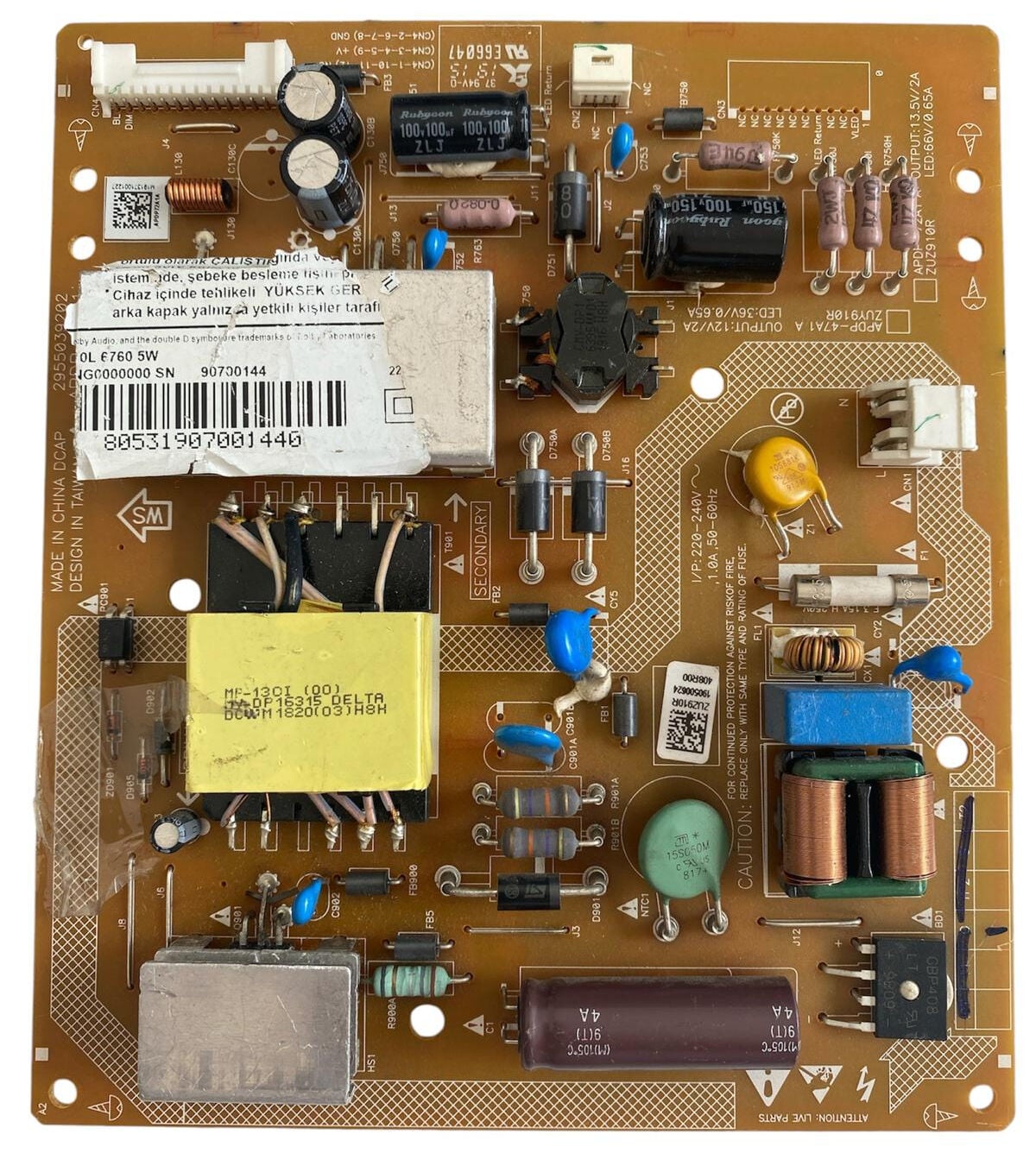

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Philips ve Sony markalarının popüler Slim LED televizyon modellerinde kullanılan orijinal Delta Electronics üretimi APDP-72A1 (Alternatif Şase: APDP-47A1 A) şase kodlu televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by voltaj hatları, ana kartı besleyen tüm kararlı DC regülasyon çıkışları ve panel içi LED barlarını süren dâhili LED sürücü katı suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde sol tarafta dikey konumlandırılmış orijinal APDP-72A1 fabrikasyon PCB kodlaması, fabrika takip barkod etiketleri ve orijinal Türkçe teknik servis uyarı yazıları yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): Sağ alt köşedeki AC şebeke giriş katından giren akım; koruma sigortası, sarı disk varistör, çift sargılı şebeke EMI filtre bobinleri ve mavi kutupsuz güç filtre kondansatörleri ile süzülür. Güçlü doğrultucu köprü diyot katından geçen akım, alt-orta kısımda yatay konumlandırılmış 1 adet yüksek kaliteli kahverengi yüksek voltaj ana filtre kondansatörüne aktarılarak kararlı DC gerilime dönüştürülür.

• SMPS ve Güç Yönetimi: Kartın sol-alt tarafında yer alan güçlü MP-130I (00) DELTA ana trafosu ve üst taraftaki yardımcı yüksek frekans bobin grupları, bağlı oldukları PWM kontrol entegreleri ve soğutucu bloklara monte edilmiş anahtarlama mosfetleri ile birlikte sistemin ihtiyaç duyduğu tüm regüleli voltajları yüksek kararlılıkla üretir.

• Sekonder Doğrultucu ve Dağıtım Katı (COLD Bölgesi): Üst grupta yer alan yüksek kaliteli Rubycon ZLJ serisi elektrolitik filtre kondansatör grubu ve doğrultucu diyotlar, üretilen gerilimleri süzerek çıkış soketlerine aktarır. Sol üstteki çoklu CN4 soketi üzerinden ana karta kararlı DC besleme voltajları iletilirken, üst-orta taraftaki CN2 beyaz soket üzerinden panel içi LED barlara regüleli yüksek DC gerilim gönderilir.
