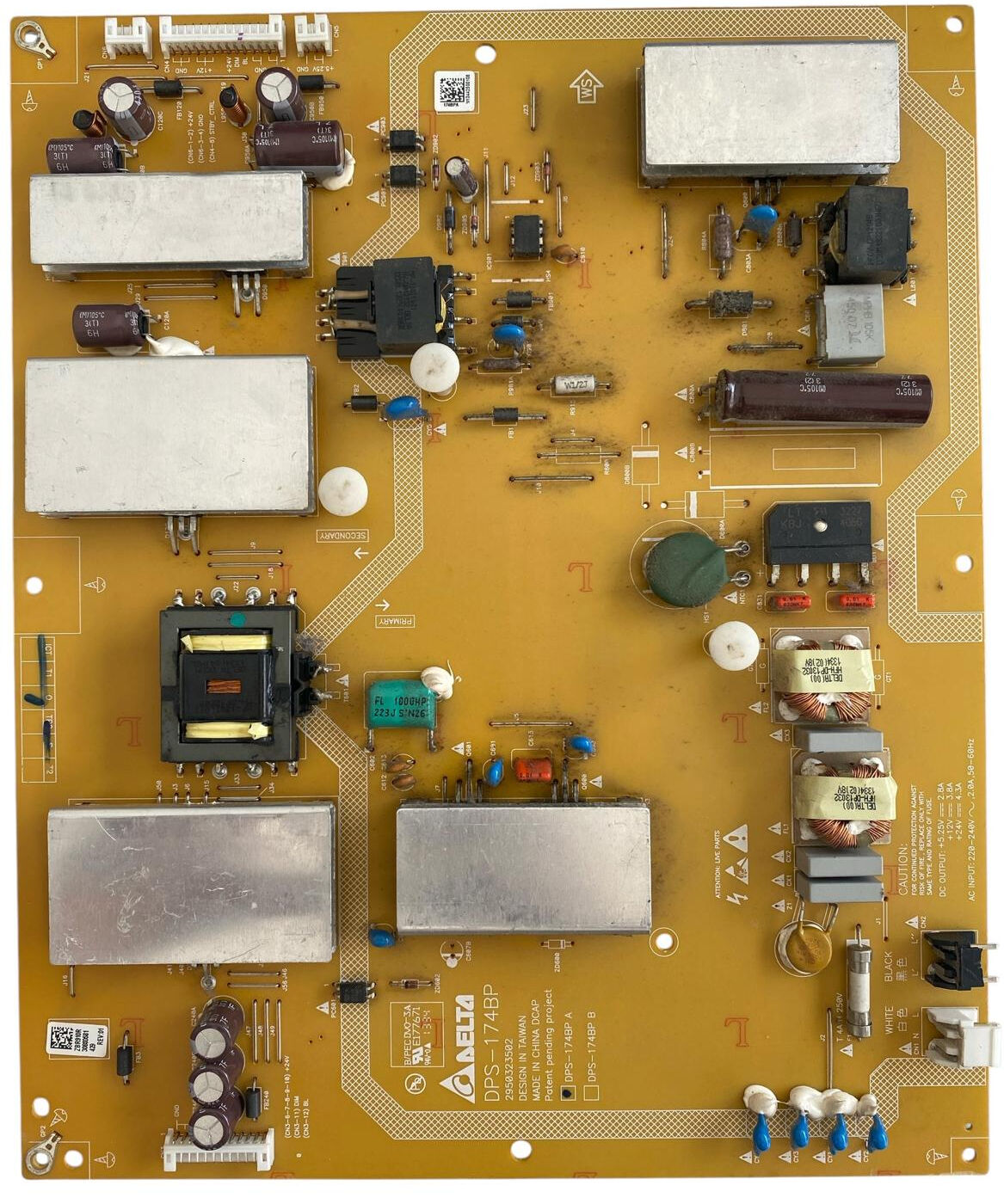

Philips DPS-174BP Besleme Kartı Orijinal Delta 2950323502 DPS-174BP A 47PFL6007 50PFL5008 47 50 55 inç Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Philips markasının 47 inç, 50 inç ve 55 inç High-End LED TV modellerinde (başta Philips 47PFL6007, 47PFL6008, 50PFL5008, 55PFL6007, 47PFL7007 serileri olmak üzere) kullanılan orijinal Delta Electronics üretimi DPS-174BP (Model Kodu: DPS-174BP A / Parça Kodu: 2950323502) dâhili yüksek verimli televizyon besleme kartıdır (Power Supply Unit / SMPS Board). Teknik servis laboratuvarımızda stand-by voltaj hatları (+5.25V), ana kart, ses ve arka aydınlatma katlarını besleyen kararlı DC regülasyon çıkışları (+12V, +24V) suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde alt orta bölümde ipek baskı ile DELTA DPS-174BP ve 2950323502 kodları açıkça yer almaktadır.

Kartın donanımsal bileşenleri incelendiğinde:

• Giriş Filtre ve Primer Katı (PRIMARY / HOT Bölgesi): AC 220-240V şebeke giriş katından giren akım; T4.4A H 250V cam koruma sigortası, KBJ serisi köprü diyot, NTC termistör, çift DELTAD100 EMI filtre bobinleri ve X2/Y2 emniyet kondansatörleri ile süzülür. Doğrultucu katından geçen akım, yatay konumlandırılmış yüksek kaliteli 105°C yüksek voltaj ana filtre kondansatörüne ve aktif PFC katına aktarılarak kararlı yüksek DC gerilime dönüştürülür.

• SMPS Güç Yönetimi ve Sekonder Katı (SECONDARY Bölgesi): Çift SMPS trafo blokları, geniş alüminyum soğutucu panellere monte edilmiş MOSFET ve doğrultucu schottky diyot grupları ile anakart ve ses katı için gerekli olan kararlı +5.25V (2.8A), +12V (3.8A) ve +24V (4.3A) DC gerilim hatlarını üretir.

• Sekonder Regülasyon ve Filtre Katı: Kartın sol üst ve alt sekonder katlarında yer alan yüksek kaliteli dikey 105°C elektrolitik filtre kondansatör grupları, cihazın uzun ömürlü ve parazitsiz çalışmasını sağlar.
