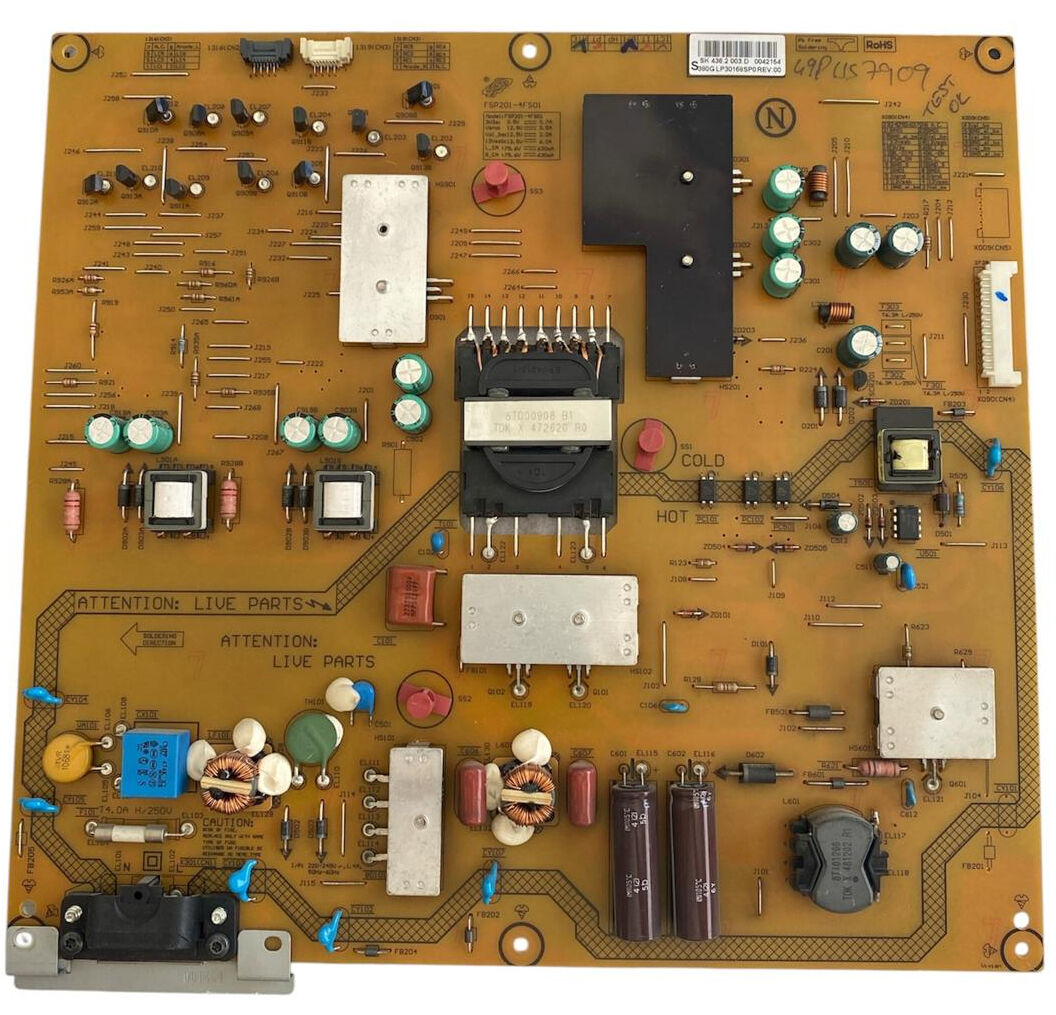

Philips FSP201-4FS01 Besleme Kartı Orijinal 49PUS7909 Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Philips markasının 49 inç (124 Ekran) Ultra HD Ambilight LED TV modellerinde (başta bizzat test edildiği 49PUS7909, 49PUS7909/12 serileri olmak üzere) kullanılan orijinal FSP (Fortron Source Power) üretimi FSP201-4FS01 şase kodlu televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by voltaj hatları, ana kartı besleyen tüm kararlı DC regülasyon çıkışları ve Ambilight / panel LED sistemlerini süren tüm dâhili sürücü katları suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde üst-orta tarafta konumlandırılmış orijinal FSP201-4FS01 fabrikasyon PCB kodlaması, orijinal fabrika takip barkod etiketleri ve orijinal fabrika tescilleri yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): Sol alt taraftaki standart AC şebeke giriş katından giren akım; koruma sigortası, şebeke EMI filtre bobinleri, mavi renkli kutupsuz filtre kondansatörleri ve disk varistörler ile süzülür. Güçlü doğrultucu köprü diyot katından geçen akım, alt-orta kısımda dikey konumlandırılmış 2 adet yüksek kaliteli yüksek voltaj ana filtre kondansatörüne aktarılarak kararlı yüksek DC gerilime dönüştürülür.

• SMPS ve Güç Yönetimi: Kartın tam ortasında yer alan yüksek verimli 8T000908 B1 TDK ana güç trafosu; bağlı olduğu PWM kontrol entegreleri, geniş siyah kaplamalı L tipi özel soğutucu blok ve alüminyum soğutucu bloklara monte edilmiş anahtarlama mosfetleri ile birlikte sistemin ihtiyaç duyduğu tüm regüleli voltajları yüksek kararlılıkla üretir.

• Sekonder Doğrultucu ve Dağıtım Katı (COLD Bölgesi): Kartın üst ve sol tarafında yer alan yüksek kaliteli elektrolitik filtre kondansatör grupları ve doğrultucu diyotlar, üretilen gerilimleri süzerek çıkış soketlerine aktarır. Üst kısımdaki çoklu soketler üzerinden ana karta ve Ambilight LED gruplarına kararlı besleme voltajları iletilirken, sağ tarafta yer alan dikey beyaz soket üzerinden panel içi LED barlarını besleyen yüksek DC gerilim gönderilir.
