Philips PLHL-T807A Besleme Kartı Orijinal LIPS32 HD 2300KPG085A-F 32PFL3904H 32PFL3404 Power Board

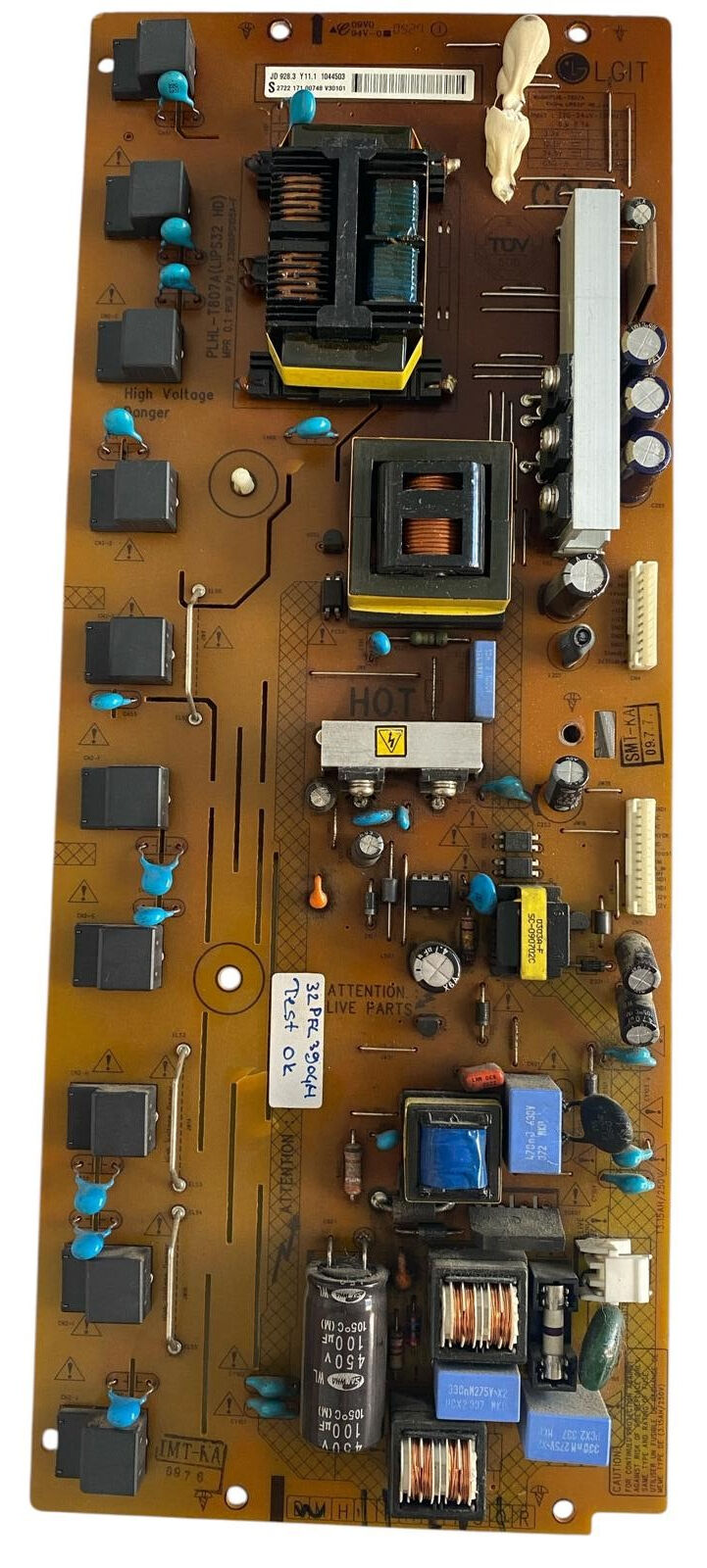

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Philips markasının 32 inç LCD TV modellerinde (başta 32PFL3904H, 32PFL3904H/12, 32PFL3404, 32PFL3404/12, 32PFL3604 serileri olmak üzere) kullanılan orijinal LG Innotek (LGIT) üretimi PLHL-T807A (Şase Kodu: LIPS32 HD / PCB Kodu: 2300KPG085A-F) dâhili CCFL inverter sürücülü televizyon besleme kartıdır (Power Supply Unit / SMPS & Inverter Combo Board). Teknik servis laboratuvarımızda stand-by voltaj hatları, ana kartı ve ses katını besleyen kararlı DC regülasyon çıkışları (5V, 12V, 24V) ve florasan arka aydınlatma tüplerini süren dâhili yüksek voltaj inverter katı suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde sol tarafta ipek baskı ile PLHL-T807A(LIPS32 HD) ve 2300KPG085A-F tescil kodları açıkça yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): AC şebeke giriş katından giren akım; koruma sigortası, dikey yerleşimli çift sargılı EMI filtre bobinleri, MKP X2 kondansatörler ve Varistör bileşenleri ile süzülür. Doğrultucu katından geçen akım, 1 adet yüksek kaliteli Samyoung 450V 100µF (105°C) yüksek voltaj ana filtre kondansatörüne aktarılarak kararlı yüksek DC gerilime dönüştürülür.

• SMPS ve Güç Yönetimi: Kartın orta ve sağ katmanında yer alan güç trafoları; alüminyum soğutucu bloğa monte edilmiş anahtarlama mosfetleri ve PWM kontrol entegreleri ile birlikte sistemin ihtiyaç duyduğu kararlı DC voltajları yüksek kararlılıkla üretir.

• Dâhili Inverter (High Voltage) Katı: Kartın üst tarafında konumlandırılmış dâhili inverter trafoları ve sol taraftaki çoklu yüksek voltaj soket çıkışları, CCFL arka aydınlatma florasan tüplerini ateşlemek için gerekli yüksek AC gerilimi üreterek ekrana kararlı görüntü aktarımı sağlar.
