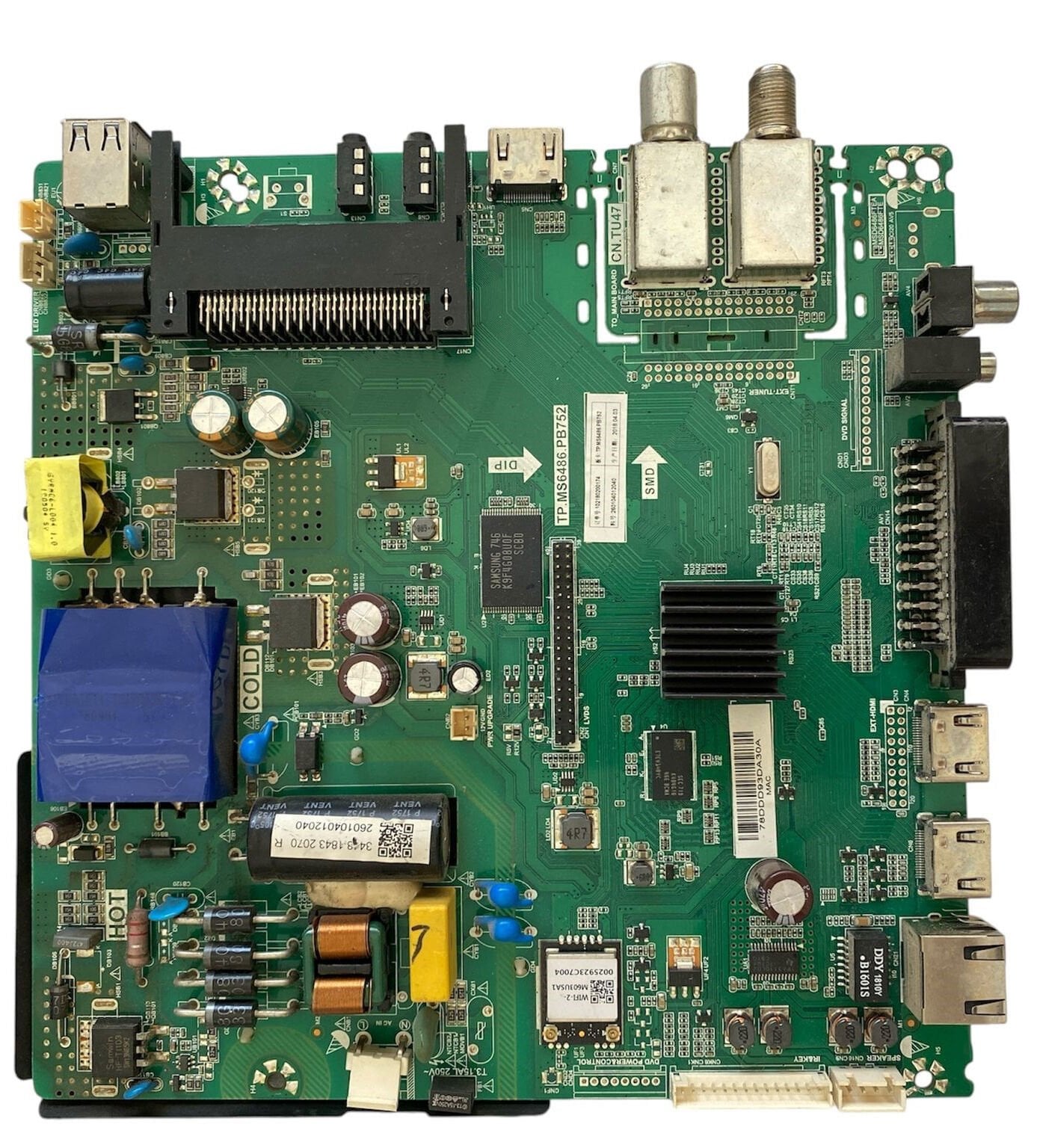

Profilo 43PA309E TV Anakart TP.MS6486.PB752 Orijinal Beslemeli Main Board

Profilo 43PA309E model LED televizyonlar başta olmak üzere aynı şase mimarisini kullanan birçok yerli üretim Smart televizyon grubuyla tam uyumlu, orijinal TP.MS6486.PB752 dâhili beslemeli televizyon ana kartıdır (Combo Board). Bu kart; güç kaynağı (Power Supply), LED sürücü (LED Driver) katı ve ana sinyal işlemci (Main Board) mekanizmasını tek bir PCB üzerinde birleştiren, teknik servis test tezgahımızda tüm fonksiyon döngüleri tamamlanmış temiz orijinal parçadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Güç Kaynağı ve Sürücü Katı (HOT / COLD): Kartın sağ üst düzleminde yüksek voltaj barındıran HOT bölgesi, kalın koruyucu döküm trafo ve dikey dizilmiş 4'lü doğrultucu diyot grubu yer alır. Bu bölgede yer alan büyük ana filtre kondansatörünün üzerinde 3449-1643 2070 R / 260104012040 barkod etiketi mevcuttur. Kartın sağ orta kısmında yer alan büyük mavi döküm trafo ise sistem voltajlarını güvenli COLD bölgesine aktarır. Sağ alt köşede ise LED paneli aydınlatan dâhili LED driver besleme soket yapısı konumlandırılmıştır.

• İşlemci, Bellek ve Wi-Fi Katı: Kartın merkezinde ısı dağılımı için dikey kanallı siyah metal alüminyum soğutucu blok (heatsink) ile korunan ana kontrol işlemcisi yer alır. İşlemcinin hemen sağında veri depolama ve yazılım kararlılığını yöneten yüksek hızlı SAMSUNG 746 K9F4G08U0F flash bellek entegresi konumlandırılmıştır. Üst orta kısımda ise doğrudan anakarta entegre, üzerinde WIFI 2-MN03USA3 / 0025923C7004 yazılı barkod bulunan dâhili kablosuz ağ (Wi-Fi) modülü yer almaktadır.

• Giriş-Çıkış Port Havuzu: Sol kenarda dikey yerleşimli 1 adet Ethernet (LAN) portu, 2 adet HDMI girişi ve 1 adet tam pinli kalın siyah SCART soketi mevcuttur. Alt panelde ise dikey montajlı CN.TU47 kodlu dâhili çiftli uydu/karasal f-konnektör tuner bloğu, 1 adet ek HDMI girişi, yan yana konumlandırılmış ortak komponent RCA soketleri, geniş modül yuvası (CI Slot) ve 2 adet USB medya portu yer almaktadır.
