Redline 43EX6543 Uyumlu Ana Kart – CV56BH-Q42 Orijinal Dahili Uydu Alıcılı Combo Main Board

Redline, Sunny, Axen ve Elton gibi markaların ortak panel şaselerinde ve özellikle Redline üretimi dahili uydu alıcılı 43EX6543 / serisi LED televizyon modellerinde kullanılan, CV56BH-Q42 parça numaralı orijinal televizyon ana kontrol kartıdır (Main Board). Bu kart; cihazın tüm panel görüntü işleme, ses çıkış, dahili HD Tuner (uydu alıcı) frekans yakalama ve harici port bağlantı fonksiyonlarını tek başına kontrol eden ana işlem merkezidir. Üzerinde yerleşik olarak yüksek voltaj regülasyonunu sağlayan güç besleme (Power Supply) katmanını da barındıran kompakt Combo (Tek Kart) mimarisine sahiptir. Mavi renkli kalın FR-4 koruyucu PCB tasarımıyla üretilmiş olup voltaj kararlılığı üst seviyededir.

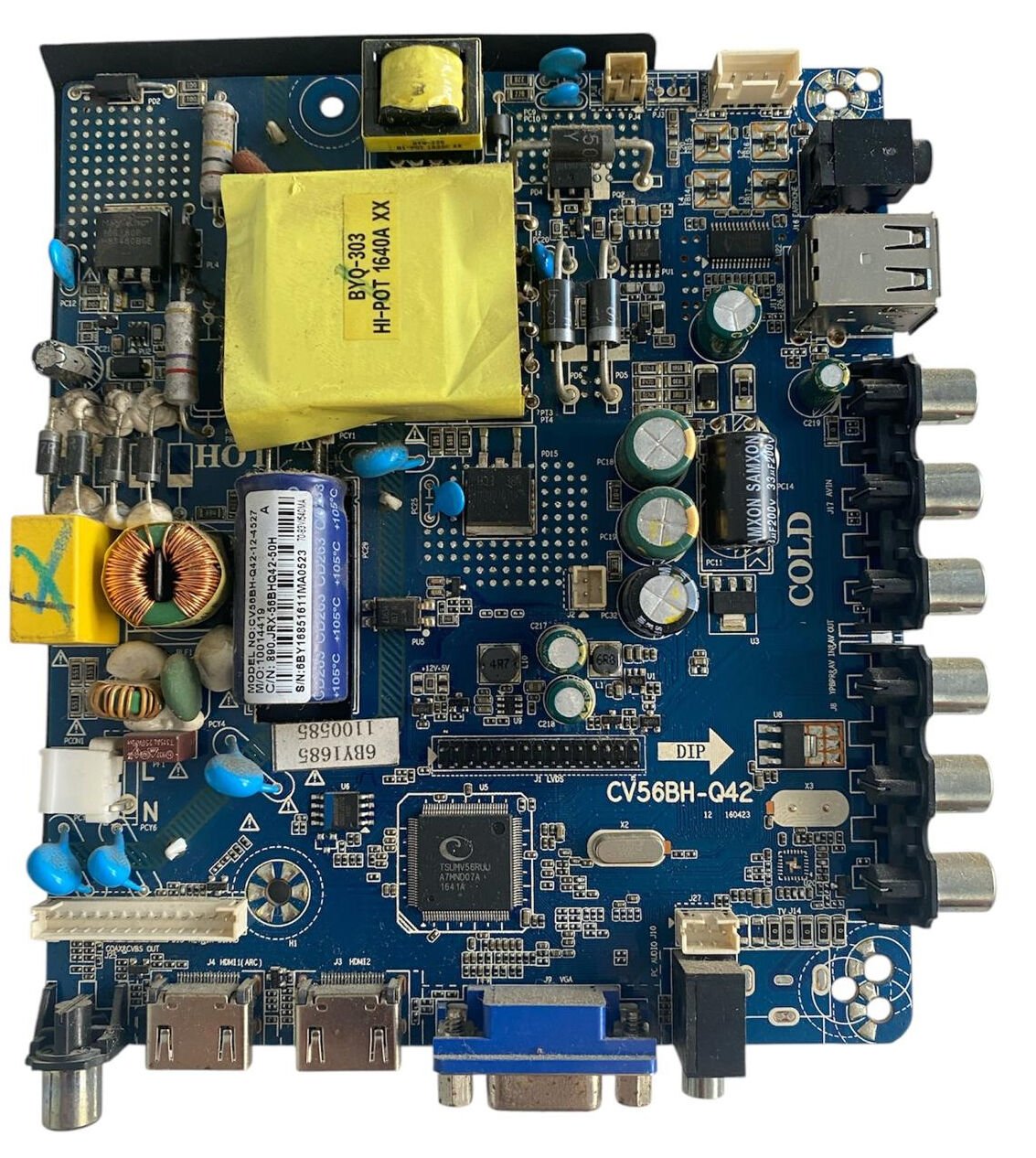

Kartın sol tarafındaki dahili güç besleme (HOT) giriş katında; şebekeden gelen ani ark ve gerilim dalgalanmalarını filtreleyen EMI hat filtre devre elemanları, koruma sigortası, akımı doğrultan köprü diyot hatları ve hemen altında dikey konumlandırılmış yüksek kaliteli mavi kaplamalı CD263 serisi ($105^\circ\text{C}$) ana filtre silindir kondansatörü yer almaktadır. Merkezde bulunan sarı izole korumalı BYQ-303 (HI-POT 1640A XX) kodlu ana güç trafosu, sistemin ve panel arka aydınlatma LED barlarının ihtiyaç duyduğu çalışma voltajlarını kartın soğuk (COLD) katmanına güvenle dağıtır. Görüntü işleme ve sistem kontrol döngüsünü ise alt panelde yer alan yüksek işlem kapasiteli entegre ana işlemci (Mstar/TSUM serisi) ile yanındaki hassas frekans kristali ($X2$) yönetmektedir. Kart üzerinde; profesyonel teknik servis montajlarında kolaylık sağlayan dikey konumlandırılmış çoklu RCA (L/R/Video/YPbPr) komponent girişleri, alt kısımda 3 adet HDMI, 1 adet VGA (PC), PC Audio J10 ve yan yüzde USB ile kulaklık harici bağlantı portları yer almaktadır. Teknik servis laboratuvarımızda uzman teknisyenlerimiz tarafından HDMI/USB fonksiyonları, panel LVDS sinyal çıkışları, uydu tuner sinyal kilitleme döngüleri ve voltaj kararlılığı test edilerek onaylanmış TEST OK durumundaktadır.

UYUMLU MODELLER:

• Uyumlu TV Serileri: Başta Redline 43EX6543 ve Redline'ın aynı şasiyi kullanan diğer serileri olmak üzere; Sunny, Axen, Elton, Woon, Jameson, Yumatu ve CV56BH-Q42 şasisini kullanan tüm uyumlu 39 inç, 40 inç, 42 inç ve 43 inç LED televizyon modelleri.

• Uyumlu Parça / Şase Kodları: Kart Üzerindeki Baskı Kodu: CV56BH-Q42 (160423), Teknik Beyaz Etiket Kodları: Model NO: CV56BH-Q42-12-4527 / M/O: 10014419 / C/N: 890JRX-56BHQ42-50H / S/N: 6BY16851611MA0523, Ek Etiketler: 1100585 / 6BY1685, Ana Trafo: BYQ-303 HI-POT 1640A XX, Kondansatör Grubu: Samxon ve CD263 Serisi, İşlemci Grubu: TSUMV56RUU A7MN007A.

⚠️ TEKNİK NOT: Entegre beslemeli televizyon ana kartıdır (Combo Main Board). Bu nesil tek kart mimarilerinde şebeke gerilim şoklarına bağlı besleme katı arızaları veya HDMI/USB portlarına yapılan hatalı harici cihaz bağlantıları sonucu işlemcinin kısa devreye düşmesi sık karşılaşılan durumlardır. Cihazın standby ışığının hiç yanmaması, standby ışığının sabit yanıp kumanda veya tuş takımından komut almaması (açılmama / kilitlenme arızası), Redline/Sunny logosunda kalıp açılmaması (yazılım çökmesi) ya da ses var görüntü yok (LED sürücü katı) gibi arızalarda bu kartın değişimi gereklidir. Sipariş vermeden önce cihazınızın arkasını açarak arızalı orijinal kartınızın üzerindeki CV56BH-Q42 şase kodunu ve soket yapılarını referans gösterilen 631d423c-0d44-4e6d-9901-893c30dab72d.jpg görsel ilan resmimizle birebir karşılaştırarak satın alınız.
