Samsung 32'' Full HD LCD TV Ana Kart (Main Board) - BN94-05414V / BN41-01751A / Samsung LE32D550 (LE32D550K1W Uyumlu) Orijinal

Samsung markasının 32 inç (ve aynı BN41-01751A / X9_SLCNAND_LCD PCB şasesini kullanan D550 serisi) Full HD LCD televizyon modellerinden Samsung LE32D550 / LE32D550K1W (ve muadil LE32D550K1, LE40D550, LE46D550 LCD TV serileri) için üretilmiş orijinal Samsung Electronics üretimi ana kart (main board / motherboard).

Televizyonun açılışta Samsung logosunda takılı kalması (bootloop), ön bekleme ışığının (standby LED) kırmızı yanıp sönerek cihazın açılmaması veya tetiklememesi, SLC NAND Flash / EEPROM yazılım çökmeleri, HDMI, USB veya VGA portlarının sinyal vermemesi, ses var görüntü yok veya Samsung ana işlemci kaynaklı kilitlenmelerin kesin ve orijinal çözümüdür.

Muğla, Ortaca ilçesinde Beşköprü Mahallesi, 251. Sokak, No:1/B adresinde yer alan profesyonel teknik servisimizde, yedek parça satışının yanı sıra LED/LCD/OLED televizyonlarınız için uzman kadromuzla anakart tamiri ve hassas Open Cell panel onarımı çözümleri de sunmaktayız.

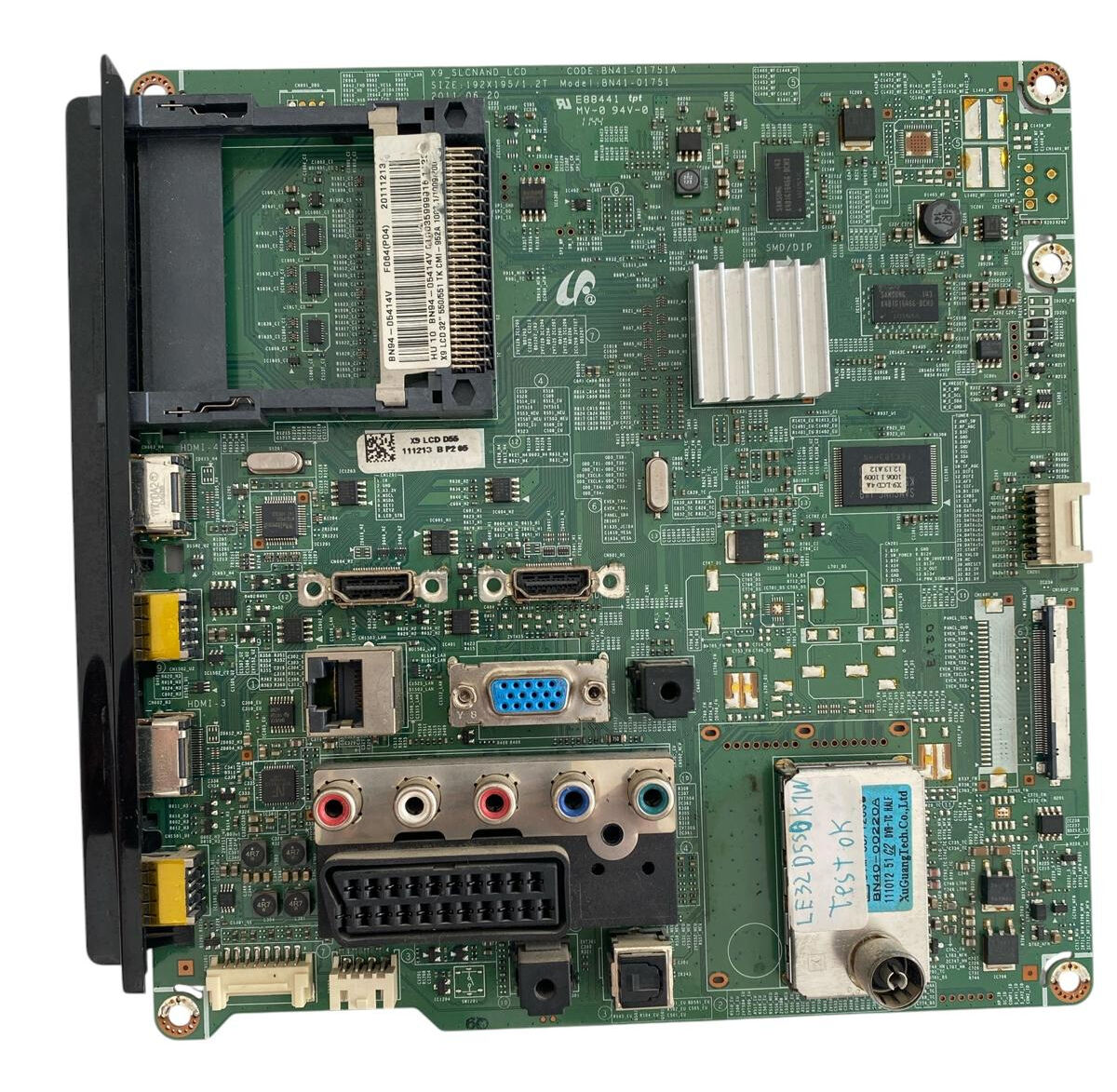

Görselde detayları görülen bu orijinal yedek parça, servisimizdeki profesyonel test cihazları ve yazılım programlama istasyonları üzerinde; alüminyum soğutucu blok altındaki Samsung Full HD görüntü işlemcisi performansı, Samsung DDR RAM bellekler ve SLC NAND Flash entegreleri, dahili BN40-00220A (XuGuang Tech) RF tuner katı sinyal alımı, çoklu HDMI (4 Adet) / USB (2 Adet) / RJ45 Ethernet LAN port kararlılığı, Full SCART / PC VGA / Component / Composite analog girişleri, DC-DC voltaj regülatörleri ve LVDS ekran çıkış katı yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır (TEST OK) durumda onaylanmıştır. Ürünümüz fabrikasyon temizliğinde olup, üzerinde herhangi bir komponent değişimi, BGA reballing veya onarım işlemi yapılmamış (tamirsiz), orijinal çıkma temiz yedek parçadır.

Sipariş vermeden önce cihazınızdaki eski kartın sağ üst tarafındaki BN41-01751A (CODE: BN41-01751A, Model: BN41-01751, X9 SLCNAND LCD) PCB şase numarasını, beyaz etiketteki BN94-05414V (HU10 BN94-05414V SAU0356090918) kodunu, tuner etiketindeki BN40-00220A numarasını ve televizyonunuzun arka etiketindeki LE32D550 model bilgisini kontrol ediniz.

Teknik Özellikler

• Ürün Türü: Full HD LCD TV Ana Kartı (Main Board / Motherboard)

• Üretici Marka: Samsung Electronics

• Uyumlu TV Modelleri: Samsung LE32D550, LE32D550K1W, LE32D550K1, LE40D550, LE46D550 Serisi Full HD LCD TV'ler

• PCB Şase Kodu: BN41-01751A / BN41-01751 (X9_SLCNAND_LCD Platformu, SIZE: 192X195/1.2T, Date: 2011.05.20)

• Samsung Parça / Barkod Kodları: BN94-05414V, HU10 BN94-05414V SAU0356090918, X9 LCD D550

• Ana İşlemci (SoC): Samsung High-Performance LCD TV Processor (Alüminyum Soğutuculu)

• Bellek & Depolama: Samsung DDR SDRAM & Dahili SLC NAND Flash Depolama

• Tuner Modülü: Dahili BN40-00220A (111012 51 G2 DW-TF RN-F / XuGuang Tech Co., Ltd.) RF Tuner Katı

• Bağlantı Portları:

  • 4 Adet HDMI Girişi (Arka ve Yan Panel)

  • 2 Adet USB Girişi (Medya Oynatıcı / Servis Portu)

  • RJ45 Ethernet (LAN) Portu

  • Full SCART (RGB / AV) Girişi

  • VGA (PC D-Sub 15-Pin) Girişi & PC Audio In Jakı

  • Component (YPbPr) / Composite RCA Video ve Ses Girişleri

  • Dijital Optik (SPDIF) Ses Çıkışı & 3.5mm Kulaklık Jakı

  • CI+ PCMCIA Smart Kart Slotu

• Tasarım Standartları: RoHS, Pb Free, Samsung Standard Platform (94V-0 E88441 tpt)

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli (TEST OK)

• Fiyatlandırma: Tüm yedek parça fiyatlarımıza %20 KDV dahildir

• Garanti Koşulu: Profesyonel teknik servis veya yetkin kişiler tarafından montaj yapıldığında geçerlidir

Önemli Notlar ve Montaj Tavsiyesi

Samsung LE32D550 BN94-05414V / BN41-01751A anakart değişimlerinde, kart takıldıktan sonra farklı panel üreticisine (Samsung Display, CMO, AUO) veya ekran boyutuna sahip cihazlarda ekranda ters görüntü, renk bozulması (LVDS Jeida/VESA mapping farkı) veya solarizasyon oluşabilir. Bu durum bir anakart arızası olmayıp, Samsung servis kumandası veya kumandadan sırasıyla INFO + MENU + MUTE + POWER tuşlarına basarak servis menüsüne girilmesi ve Type/Option menüsünden doğru panel kodunun seçilmesi ile kolayca çözülür.

Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, statik elektriğin boşalmasını bekleyiniz ve panel LVDS flex kablosunu takarken pinlerin ezilmemesine ve tırnakların tam oturmasına özen gösteriniz.
