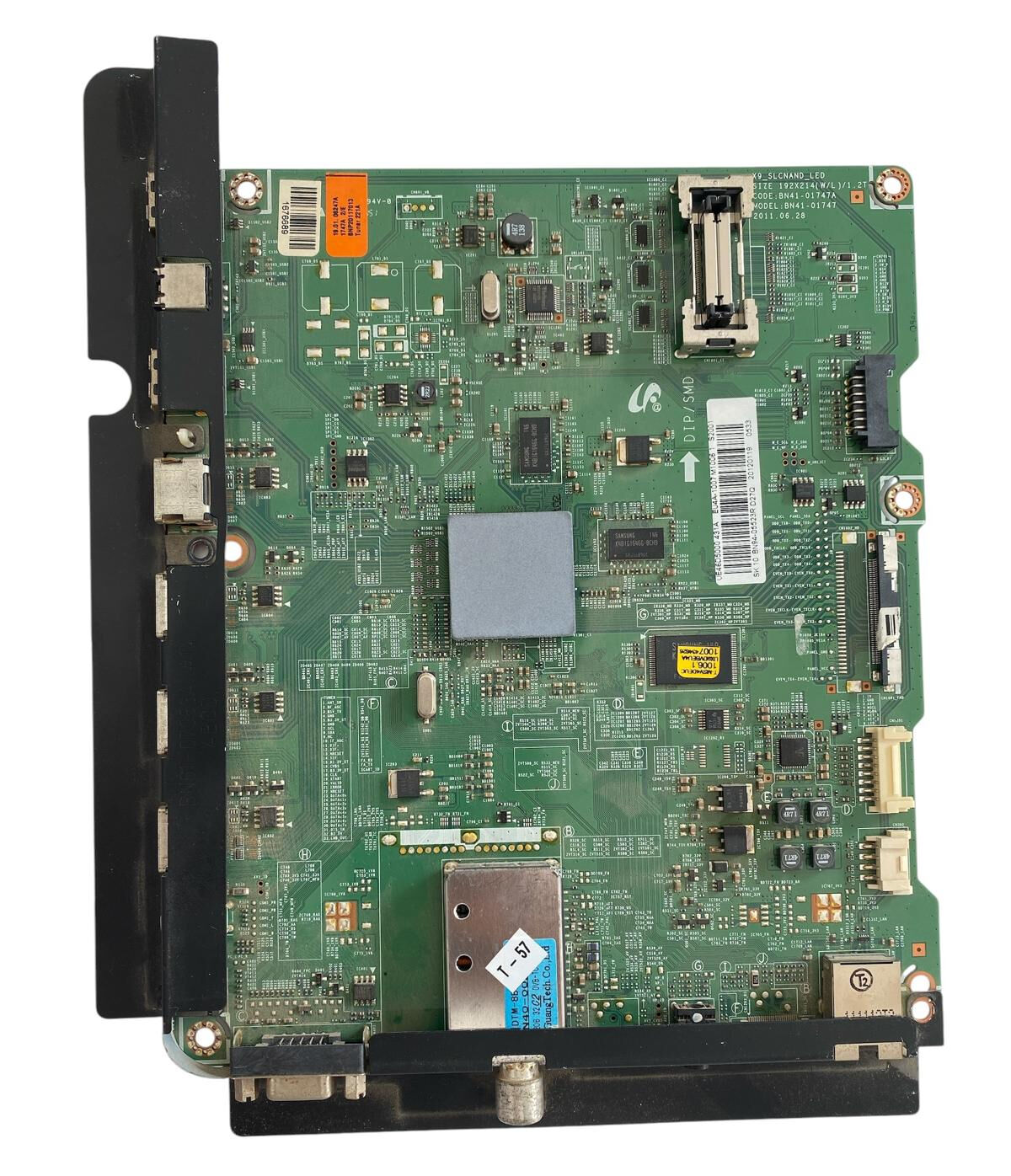

Samsung 40'' Full HD LED TV Ana Kart (Main Board) - BN41-01747A / BN94-05553R / Samsung UE40D5000PWXTK Orijinal

Samsung markasının 40 inç (ve aynı BN41-01747A / X9_SLCNAND_LED PCB şasesini kullanan D5000 serisi) Full HD LED televizyon modellerinden Samsung UE40D5000PWXTK (ve muadil UE40D5000, UE32D5000, UE46D5000 LED TV serileri) için üretilmiş orijinal Samsung Electronics üretimi ana kart (main board / motherboard).

Televizyonun açılışta Samsung logosunda takılı kalması (bootloop), ön bekleme ışığının (standby LED) sürekli kırmızı yanıp sönerek cihazın açılmaması veya tetiklememesi, SLC NAND Flash / EEPROM yazılım çökmeleri, HDMI, USB veya VGA portlarının sinyal vermemesi, ses var görüntü yok veya Samsung ana işlemci (kare soğutucu ped/blok altındaki çip) kaynaklı kilitlenmelerin kesin ve orijinal çözümüdür.

Muğla, Ortaca ilçesinde Beşköprü Mahallesi, 251. Sokak, No:1/B adresinde yer alan profesyonel teknik servisimizde, yedek parça satışının yanı sıra LED/LCD/OLED televizyonlarınız için uzman kadromuzla anakart tamiri ve hassas Open Cell panel onarımı çözümleri de sunmaktayız.

Görselde detayları görülen bu orijinal yedek parça, servisimizdeki profesyonel test cihazları ve yazılım programlama istasyonları üzerinde; soğutucu altındaki Samsung Full HD görüntü işlemcisi performansı, Samsung DDR RAM bellekler ve SLC NAND Flash entegreleri, dahili DTM-8B / XuGuang Tech RF tuner katı sinyal alımı, çoklu HDMI (4 Adet) / USB (2 Adet) / RJ45 Ethernet LAN port kararlılığı, VGA / Component / Composite analog ve dijital optik ses giriş-çıkışları, DC-DC voltaj regülatörleri ve LVDS ekran çıkış katı yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır (TEST OK) durumda onaylanmıştır. Ürünümüz fabrikasyon temizliğinde olup, üzerinde herhangi bir komponent değişimi, BGA reballing veya onarım işlemi yapılmamış (tamirsiz), orijinal çıkma temiz yedek parçadır.

Sipariş vermeden önce cihazınızdaki eski kartın sağ üst tarafındaki BN41-01747A (CODE: BN41-01747A, MODEL: BN41-01747, X9_SLCNAND_LED, Date: 2011.08.28) PCB şase numarasını, ortadaki barkod etiketindeki BN94-05553R (SK10 BN94-05553R D07Q) kodunu, tuner üzerindeki etiket bilgilerini ve televizyonunuzun arka etiketindeki UE40D5000PWXTK / UE40D5000 model numarasını kontrol ediniz.

Teknik Özellikler

• Ürün Türü: Full HD LED TV Ana Kartı (Main Board / Motherboard)

• Üretici Marka: Samsung Electronics

• Uyumlu TV Modelleri: Samsung UE40D5000PWXTK, UE40D5000, UE32D5000, UE46D5000 Serisi Full HD LED TV'ler

• PCB Şase Kodu: BN41-01747A / BN41-01747 (X9_SLCNAND_LED Platformu, SIZE: 192X214(W/L)/1.2T, Date: 2011.08.28)

• Samsung Parça / Barkod Kodları: BN94-05553R (SK10 BN94-05553R D07Q 20120119 0533)

• Ana İşlemci (SoC): Samsung High-Performance LED TV Processor (Termal Pad / Soğutucu Bloklu)

• Bellek & Depolama: Samsung DDR SDRAM & Dahili SLC NAND Flash Depolama (K9F1G08U0D / EEPROM)

• Tuner Modülü: Dahili DTM-8B (XuGuang Tech Co., Ltd. DVB-T/C RF Girişli Tuner Katı)

• Bağlantı Portları:

  • 4 Adet HDMI Girişi (Yan ve Arka Panel)

  • 2 Adet USB Girişi (Medya Oynatıcı / Servis Portu)

  • RJ45 Ethernet (LAN) Portu

  • VGA (PC D-Sub 15-Pin) Girişi & PC Audio In Jakı

  • Component (YPbPr) / Composite RCA Video ve Ses Giriş Adaptörü

  • Dijital Optik (SPDIF) Ses Çıkışı & 3.5mm Kulaklık Jakı

  • CI+ PCMCIA Smart Kart Slotu

• Tasarım Standartları: RoHS, Pb Free, Samsung Standard Platform (94V-0 19.01 082474)

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli (TEST OK)

• Fiyatlandırma: Tüm yedek parça fiyatlarımıza %20 KDV dahildir

• Garanti Koşulu: Profesyonel teknik servis veya yetkin kişiler tarafından montaj yapıldığında geçerlidir

Önemli Notlar ve Montaj Tavsiyesi

Samsung UE40D5000PWXTK BN41-01747A / BN94-05553R anakart değişimlerinde, kart takıldıktan sonra farklı panel üreticisine (Samsung Display, AUO, CMO) veya ekran boyutuna (32", 40", 46") sahip cihazlarda ekranda ters görüntü, renk bozulması (LVDS Jeida/VESA mapping farkı) veya solarizasyon oluşabilir. Bu durum bir anakart arızası olmayıp, Samsung servis kumandası veya standart kumandadan TV bekleme modundayken sırasıyla INFO + MENU + MUTE + POWER tuşlarına basarak servis menüsüne girilmesi ve Type/Option menüsünden doğru panel modelinin seçilmesi ile kolayca çözülür.

Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, statik elektriğin boşalmasını bekleyiniz ve panel LVDS flex kablosunu kart üzerindeki sokete takarken tırnakların tam oturduğundan ve pinlerin ezilmediğinden emin olunuz.
