Samsung 40'' LCD TV Güç ve Inverter Besleme Kartı - BN44-00197A Hansol SIP408A LE40A686M1F Orijinal

Samsung markasının 40 inç CCFL florasan aydınlatmalı LCD televizyon modellerinden Samsung LE40A686M1F, LE40A686, LE40A656A1F, LE40A656 ve LE40A756 (ve aynı güç/inverter şasesini kullanıp BN44-00197A parça koduna sahip muadil 40" Samsung LCD TV'ler) için üretilmiş orijinal Hansol üretimi Samsung güç besleme ve entegre CCFL inverter kartı (power & inverter board).

Şebeke elektriğinde meydana gelen ani voltaj dalgalanmaları, yıldırım düşmesi, ani elektrik kesintileri veya uzun süreli kullanıma bağlı termal yıpranmalar sonucu ortaya çıkan; televizyona hiç elektrik gelmemesi, ön panel standby (bekleme) ışığının hiç yanmaması, cihazın açılmaya çalışırken röle sesleri çıkarıp (tık tık sesi) standby konumunda kilitlenmesi ya da ses olduğu halde ekrana görüntünün gelmemesi (veya görüntünün anlık gelip kararması) gibi kronik güç ve inverter katı arızalarının kesin ve orijinal çözümüdür.

Muğla, Ortaca ilçesinde Beşköprü Mahallesi, 251. Sokak, No:1/B adresinde yer alan profesyonel teknik servisimizde, yedek parça satışının yanı sıra LED/LCD televizyonlarınız için uzman kadromuzla anakart tamiri ve hassas Open Cell panel onarımı çözümleri de sunmaktayız.

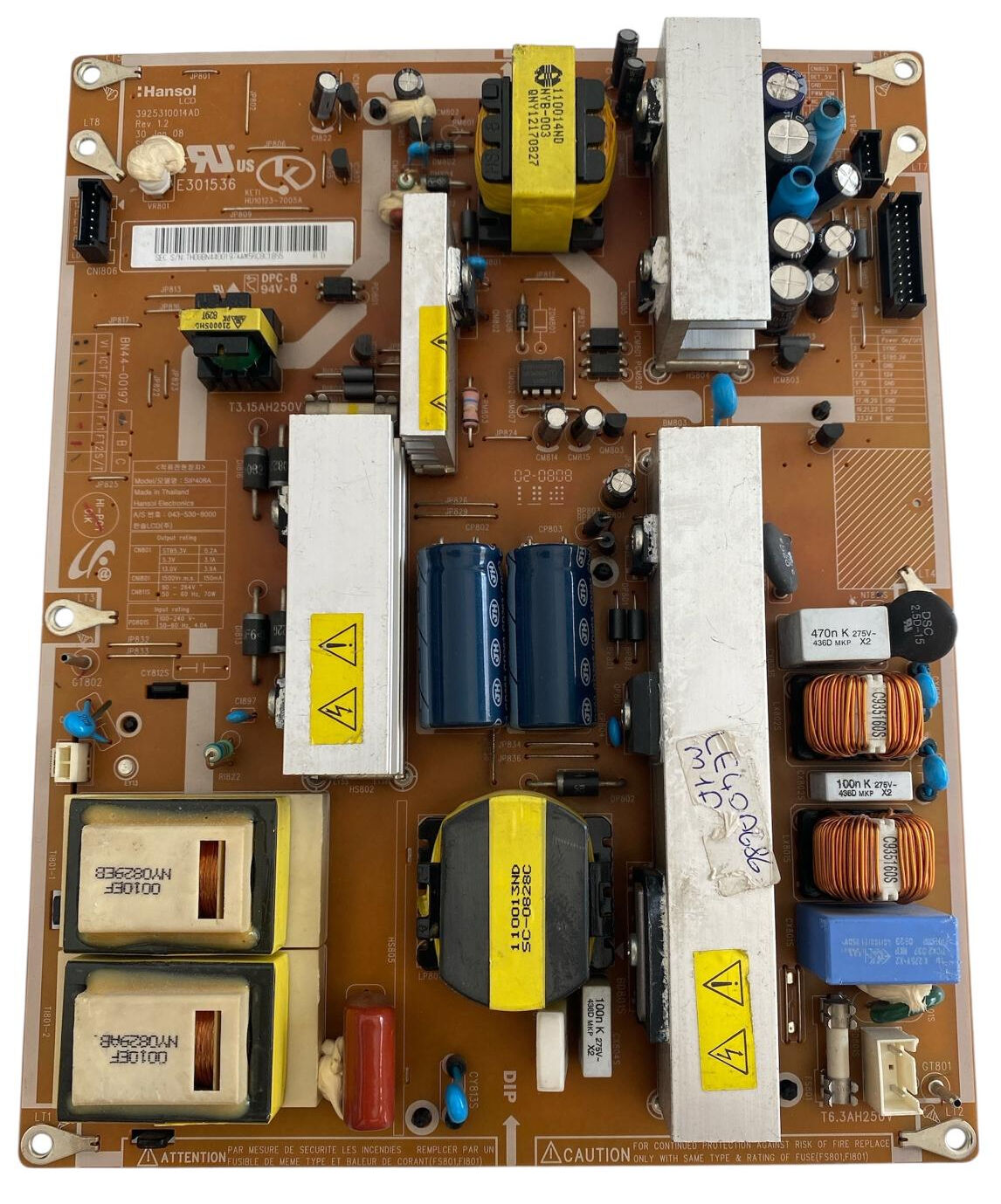

462367ab-753c-4192-a349-adeab0208561.jpg görselinde detayları görülen bu orijinal yedek parça, servisimizdeki profesyonel yük test cihazları ve hassas ölçüm ekipmanları üzerinde; yüksek voltaj primer filtre katı, ana trafo sargı kararlılığı, regülatör çıkış voltajları ve dahili çift yüksek voltaj inverter trafolu CCFL florasan sürüş katı yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır durumda onaylanmıştır. Ürünümüz fabrikasyon temizliğinde olup, üzerinde herhangi bir komponent değişimi, yol onarımı veya tamir işlemi yapılnamış (tamirsiz), orijinal çıkma temiz yedek parçadır.

Sipariş vermeden önce cihazınızdaki eski kartın üzerindeki BN44-00197A parça kodunu, SIP408A (Rev 1.2) model tanımını ve soket yapısının uyumluluğunu mutlaka kontrol ediniz.

Teknik Özellikler

• Ürün Türü: LCD Televizyon Güç Besleme ve Inverter Kartı (Power & Inverter Board / PSU)

• Üretici Marka: Hansol Electronics (Samsung için üretilmiştir)

• Uyumlu TV Modelleri: Samsung LE40A686M1F, LE40A686, LE40A656A1F, LE40A656, LE40A756 (40" CCFL LCD TV Serisi)

• Samsung Parça Kodu (P/N): BN44-00197A (BN44-0197B / C varyantları ile uyumlu)

• Hansol Model Kodu: SIP408A / 3925310014AD Rev 1.2 (2008.01.30)

• PCB Baskı Kodu: DPC-B 94V-0

• Giriş Voltajı (AC Input): 100V-240V ~ 50/60Hz, 4.0A

• Giriş Koruması: T6.3AH 250V (Giriş) ve T3.15AH 250V Cam Sigortalar, Varistör ve Çift Hatlı EMI Filtre Koruması

• Ana Transformatörler:

  • PFC / Main Trafo: 110013ND SC-0828C

  • Standby / Yardımcı Trafo: 110014ND NYB-003 QNY12170827

• Inverter Katı Trafo Grubu (High Voltage CCFL Sürücü):

  • 2 adet 836280AN 330100 High Voltage Inverter Trafosu

• DC Çıkış Voltaj Değerleri (CNB801 & CNB802 Soket Katı):

  • STB5.3V / 0.2A (Standby Bekleme Voltajı)

  • 5.3V / 3.1A (Sinyal ve Mantık Katı Beslemesi)

  • 13.0V / 3.9A (Sistem Besleme Voltajı)

  • 1500V r.m.s / 150mA (Dahili Inverter Yüksek Voltaj Çıkış Hatları)

• Filtre Kondansatör Grubu: Çift yüksek voltaj dikey konumlandırılmış primer filtre kondansatörleri

• Tasarım Standartları: E301536 UL, HI-POT OK, RoHS Uyumlu

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Fiyatlandırma: Tüm yedek parça fiyatlarımıza %20 KDV dahildir

• Garanti Koşulu: Profesyonel teknik servis veya yetkin kişiler tarafından montaj yapıldığında geçerlidir

Önemli Notlar ve Montaj Tavsiyesi

CCFL florasan aydınlatmalı 40 inç LCD televizyonlarda görüntü gelip 1-2 saniye sonra ekranın kararması (ses olmasına rağmen arkadan ışığın sönmesi), genellikle panel içerisindeki CCFL florasan tüplerin ömrünü tamamlamasından, soket ark yapmasından veya kart üzerindeki yüksek voltaj inverter trafolarının arızalanmasından kaynaklanır.

Yeni takılacak besleme/inverter kartının zarar görmemesi adına montaj öncesinde panel içi CCFL florasan soketlerinin ve tüp omajlarının kontrol edilmesi tavsiye edilir. Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, kartın altındaki yalıtım plastiğinin yerinde olduğundan ve primer katındaki yüksek voltaj kondansatörlerinin tamamen deşarj olduğundan emin olunuz.
