Samsung 40'' LCD TV Güç ve Inverter Besleme Kartı - BN44-00199A IP-211135A 40VE CCFL REV1.2 Orijinal

Samsung markasının 40 inç CCFL florasan aydınlatmalı LCD televizyon modellerinden Samsung LE40A451, LE40A450, LE40A436, LE40A550, LE40A551 (ve aynı güç/inverter şasesini kullanıp BN44-00199A parça koduna sahip muadil 40" Samsung LCD TV'ler) için üretilmiş orijinal Samsung güç besleme ve entegre CCFL inverter kartı (power & inverter board).

Şebeke elektriğinde meydana gelen ani voltaj dalgalanmaları, yıldırım düşmesi, ani elektrik kesintileri veya uzun süreli kullanıma bağlı termal yıpranmalar sonucu ortaya çıkan; televizyona hiç elektrik gelmemesi, ön panel standby (bekleme) ışığının hiç yanmaması, cihazın açılmaya çalışırken sürekli tık tık sesi çıkarıp kilitlenmesi ya da ses olduğu halde ekrana görüntünün gelmemesi (veya görüntünün anlık gelip kararması) gibi kronik güç ve inverter katı arızalarının kesin ve orijinal çözümüdür.

Muğla, Ortaca ilçesinde Beşköprü Mahallesi, 251. Sokak, No:1/B adresinde yer alan profesyonel teknik servisimizde, yedek parça satışının yanı sıra LED/LCD televizyonlarınız için uzman kadromuzla anakart tamiri ve hassas Open Cell panel onarımı çözümleri de sunmaktayız.

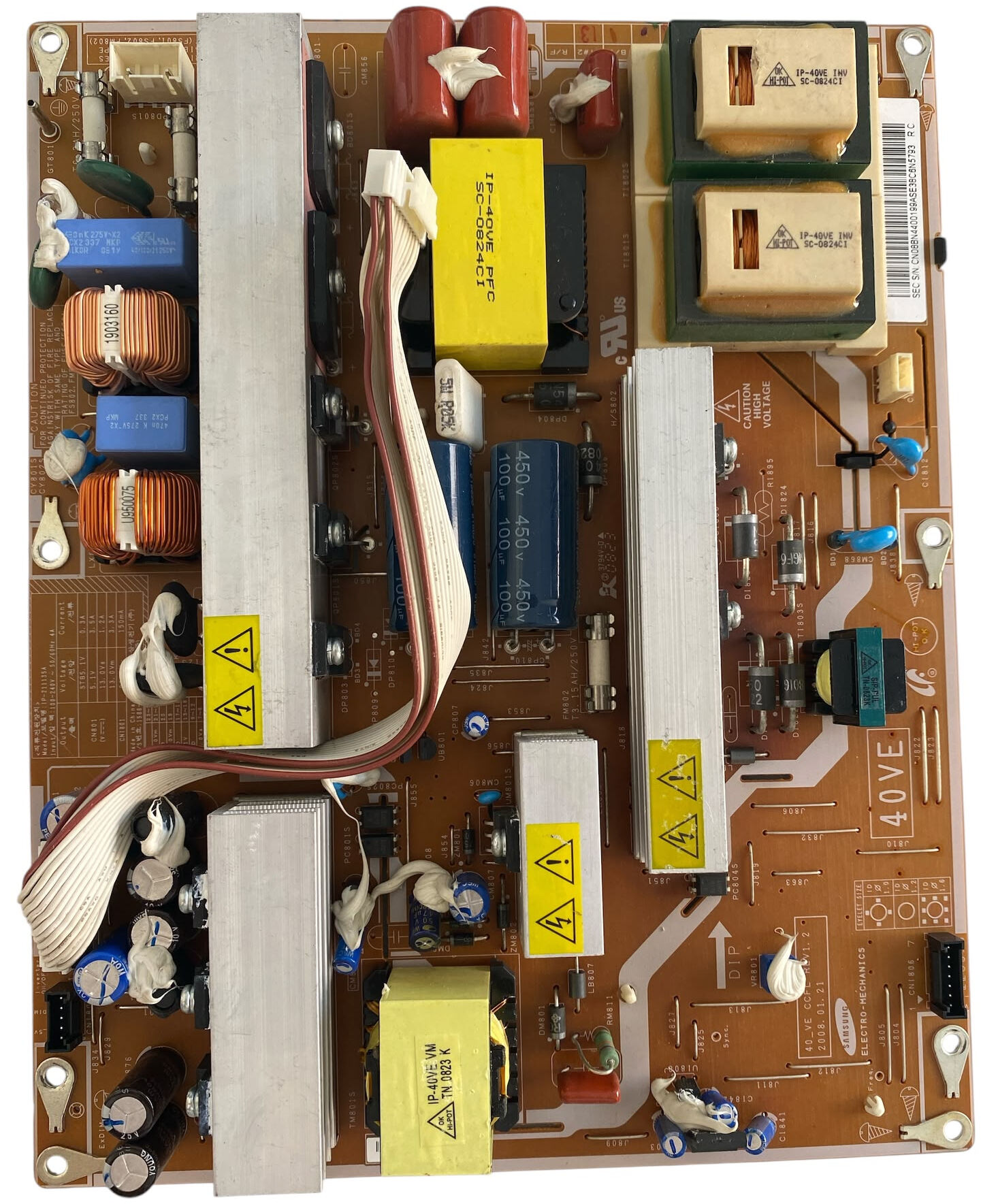

5e3e4dc5-0f44-41d7-a2b3-5b0a40249873.jpg görselinde detayları görülen bu orijinal yedek parça, servisimizdeki profesyonel yük test cihazları ve hassas ölçüm ekipmanları üzerinde; yüksek voltaj primer filtre katı, ana trafo sargı kararlılığı, regülatör çıkış voltajları ve dahili çift yüksek voltaj inverter trafolu CCFL florasan sürüş katı yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır durumda onaylanmıştır. Ürünümüz fabrikasyon temizliğinde olup, üzerinde herhangi bir komponent değişimi, yol onarımı veya tamir işlemi yapılmamış (tamirsiz), orijinal çıkma temiz yedek parçadır.

Sipariş vermeden önce cihazınızdaki eski kartın üzerindeki BN44-00199A (veya etiketteki CN08BN4400199...) parça kodunu, 40_VE CCFL REV1.2 / IP-211135A şase tanımını ve soket yapısının uyumluluğunu mutlaka kontrol ediniz.

Teknik Özellikler

• Ürün Türü: LCD Televizyon Güç Besleme ve Inverter Kartı (Power & Inverter Board / PSU)

• Üretici Marka: Samsung Electro-Mechanics Co., Ltd.

• Uyumlu TV Modelleri: Samsung LE40A451, LE40A450, LE40A436, LE40A551, LE40A550 (40" CCFL LCD TV Serisi)

• PCB Şase Kodu: 40_VE CCFL REV1.2 (2008.01.21) / 40VE

• Model Kodu: IP-211135A

• Samsung Parça Kodu (P/N): BN44-00199A (SEC S/N: CN08BN4400199...)

• Giriş Voltajı (AC Input): 100V-240V ~ 50/60Hz

• Giriş Koruması: T6.3AH / 250V ve T3.15AH / 250V Cam Sigorta, Varistör ve Çift Hatlı EMI Filtre Koruması

• Ana Transformatörler / Trafo Grubu:

  • IP-40VE PFC: SC-0824C1

  • IP-40VE VM: TN 0823 K

• Inverter Katı Trafo Grubu (High Voltage CCFL Sürücü):

  • 2 adet IP-40VE INV (SC-0824C1 High Voltage Inverter Trafosu)

• DC Çıkış Voltaj Değerleri (CNM801 / Sekonder Çıkış Katı):

  • STB5.1V (Standby Güç Voltajı)

  • 5.1V / 12V / 13.0V (Anakart, T-Con ve Sinyal Katı Beslemeleri)

• Filtre Kondansatör Grubu: 450V 100µF 105°C dikey konumlandırılmış yüksek voltaj primer filtre kondansatörleri

• Tasarım Standartları: HI-POT OK, UL Uyumlu, RoHS

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Fiyatlandırma: Tüm yedek parça fiyatlarımıza %20 KDV dahildir

• Garanti Koşulu: Profesyonel teknik servis veya yetkin kişiler tarafından montaj yapıldığında geçerlidir

Önemli Notlar ve Montaj Tavsiyesi

CCFL florasan aydınlatmalı 40 inç LCD televizyonlarda görüntü gelip 1-2 saniye sonra ekranın kararması (ses olmasına rağmen arkadan ışığın sönmesi), genellikle panel içerisindeki CCFL florasan tüplerin ömrünü tamamlamasından, soket ark yapmasından veya kart üzerindeki yüksek voltaj inverter trafolarının arızalanmasından kaynaklanır.

Yeni takılacak besleme/inverter kartının zarar görmemesi adına montaj öncesinde panel içi CCFL florasan soketlerinin ve tüp omajlarının kontrol edilmesi tavsiye edilir. Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, kartın altındaki yalıtım plastiğinin yerinde olduğunu ve primer katındaki yüksek voltaj kondansatörlerinin tamamen deşarj olduğundan emin olunuz.
