Samsung UE49KS8500U Besleme Kartı BN44-00878A Orijinal L55E7_KSM Power Board

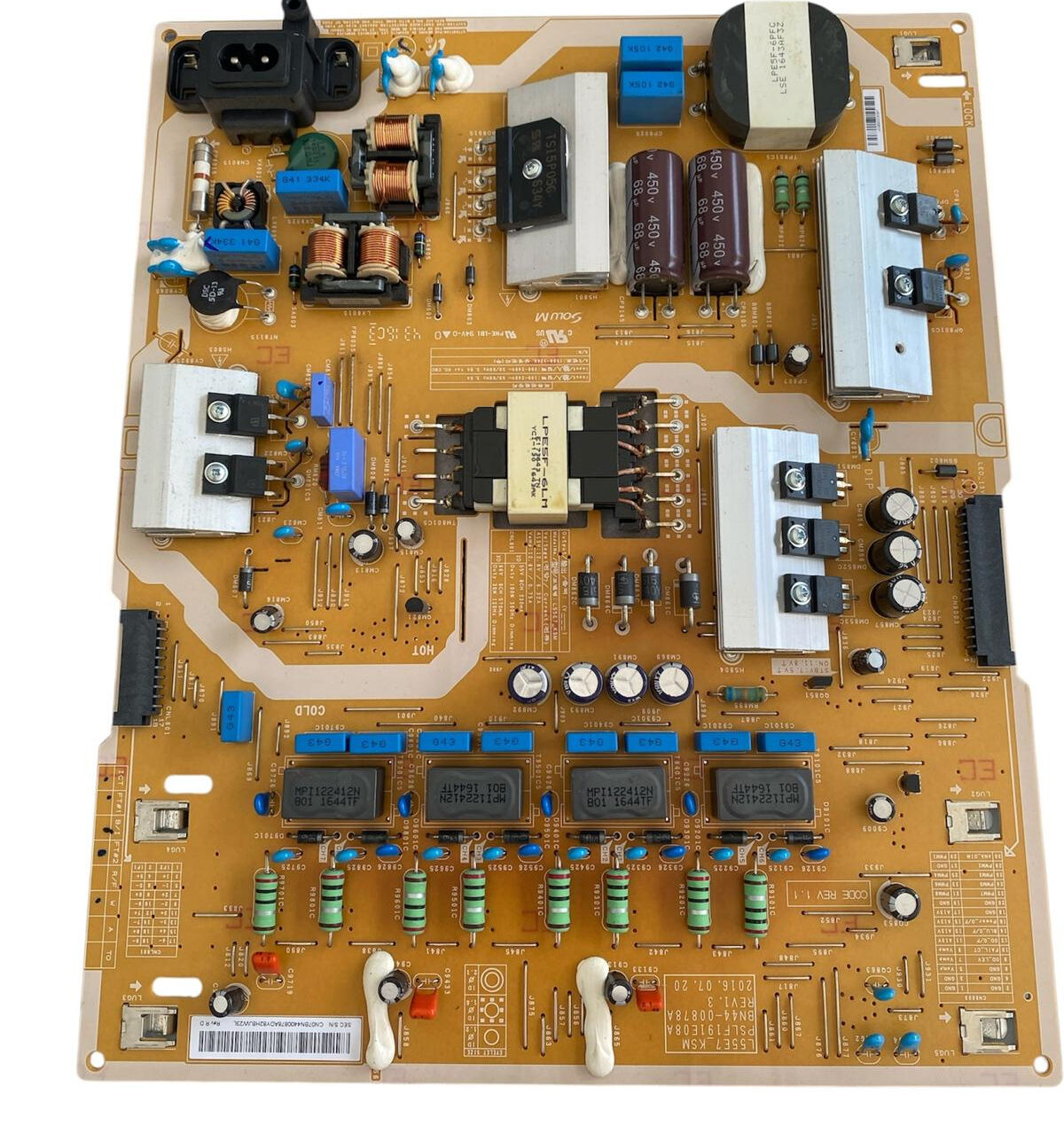

Samsung 55 inç (139 Ekran) yeni nesil akıllı LED televizyon serileriyle %100 uyumlu orijinal BN44-00878A (Model: L55E7_KSM) şase kodlu televizyon besleme kartıdır (Power Supply Unit). Teknik servis laboratuvarımızda ana kartı besleyen stand-by gerilim hatları, sekonder regülasyon çıkışları ve panel içi LED aydınlatmayı uyaracak çoklu sürücü voltaj katları suni yük altında test cihazlarıyla kontrol edilerek onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın sağ alt katmanında BN44-00878A ve L55E7_KSM kodları, sol alttaki barkod etiketinde ise parça seri numarası açıkça yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): Sol üst köşede yatay yerleşimli siyah renkli 2 pinli AC 220V şebeke giriş soketi, dikey şebeke sigortası, mavi emniyet varistörleri ve iki adet bakır sargılı EMI filtresi bobini bulunur. Doğrultulan şebeke akımı, üst-orta şeritte yan yana sıralanmış 4 adet kahverengi yüksek voltaj ana filtre kondansatörü üzerinden süzülerek PFC devresine aktarılır.

• Isı Yönetimi ve Dönüşüm: Güçlü akım anahtarlaması yapan MOSFET ve köprü diyot gruplarını yüksek ısıya karşı korumak amacıyla kart geneline simetrik yerleştirilmiş toplam 4 adet dikey gümüş renkli alüminyum soğutucu blok (heatsink) mimarisi mevcuttur. Merkezde voltaj dönüşümünü üstlenen büyük ana trafo konumlandırılmıştır.

• Dâhili LED Sürücü Katı (Inverter Katı): Kartın alt şeridinde panel içi arka aydınlatma LED barlarını kararlı akımla beslemek amacıyla yerleştirilmiş yan yana sıralı 4 adet siyah kare yapılı dâhili inverter LED sürücü trafoları yer alır. Bu trafoların çıkışında parazitleri engellemek için mavi renkli kutu kondansatörler ve direnç blokları yerleştirilmiştir. Sağ ve sol kenarlarda dikey konumlandırılmış siyah geniş çoklu pin çıkış konnektörleri ana karta ve LED grubuna temiz akım taşır.
