Samsung 60'' Power Supply BN44-00712A Orijinal L60X1T_EDY Besleme Kartı

Samsung 60 inç (152 Ekran) Smart LED televizyon serileriyle (Örn: H6203, H6350, H6400 vb. modeller) %100 uyumlu orijinal BN44-00712A (Model: L60X1T_EDY) kodlu televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda ana kartı besleyen tüm regüle gerilim yolları, dâhilî inverter LED sürücü (driver) katı ve stand-by kontrol devreleri suni yük test cihazlarıyla tek tek ölçülerek onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır (Alternatif ikinci stokumuzdur). Kartın sol üst şeridinde L60X1T_EDY model kodu ve fabrikasyon revizyon verileri net şekilde tescillenmiştir.

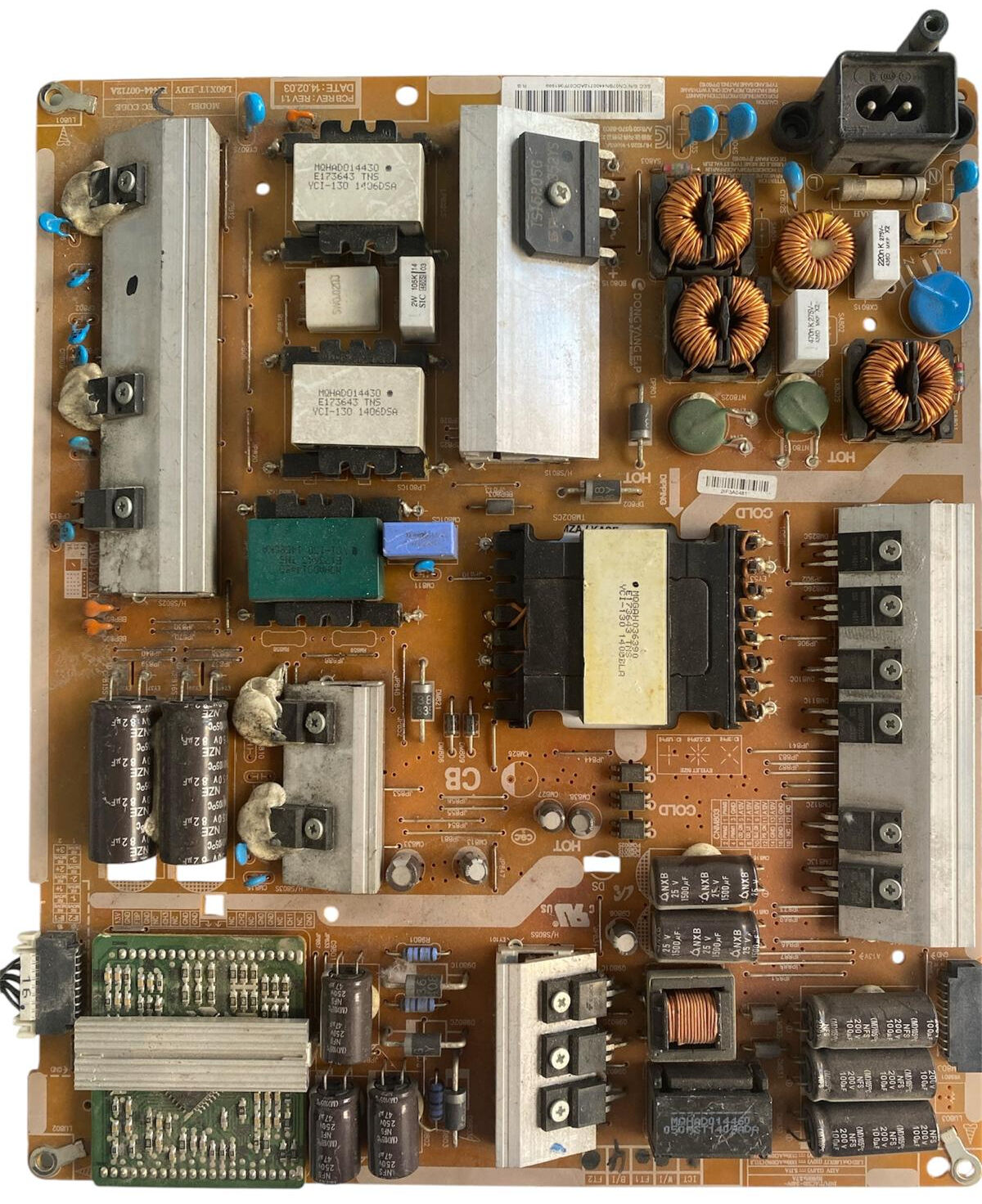

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Yüksek Akım Filtre Grubu: Sağ üst alanda yer alan 4 adet devasa EMI şebeke bobini ve yüksek akım koruma elemanları şebeke parazitlerini tamamen sönümler. Sol-alta doğru konumlandırılan büyük dikey alüminyum soğutucular yüksek güç altında çalışan MOSFET'leri ve doğrultucu diyotları dengede tutar.

• Gelişmiş Trafo Mimarisi: Güç kararlılığını maksimuma çıkarmak için üst-orta şeritte 2 adet beyaz/gri kapaklı MOGA014430 trafo ve orta kısımda yatay yerleşimli ana güç dönüşümünü yöneten MOGAH036390 dikey izolasyonlu ana trafo grubu kullanılmıştır.

• Dâhilî Kontrol Modülü: Sol alt köşede yer alan yeşil renkli dikey sub-board (küçük kontrol kartı), kartın tüm PWM sinyallerini ve LED akım sürücü frekanslarını yöneten entegre koruma mimarisine sahiptir.
