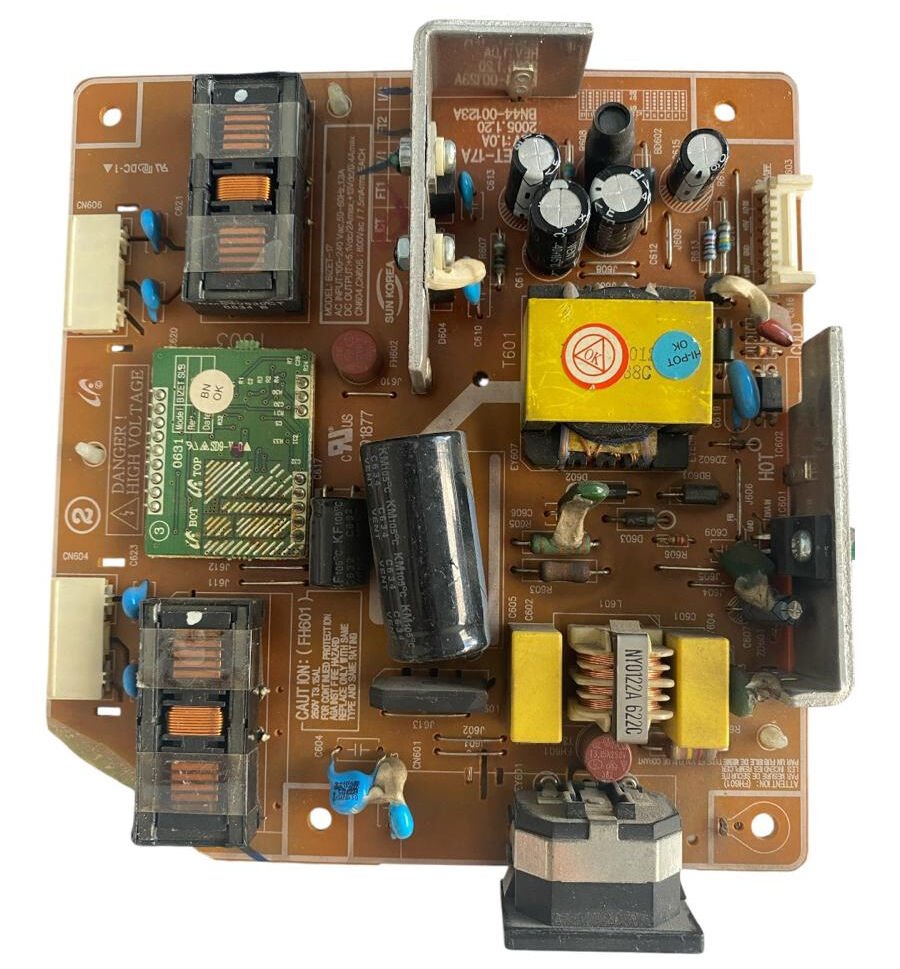

Samsung 940BW Monitör Güç Kartı – PWI1704SV(A) BN44-00123A Orijinal Temiz Söküm Power Board

Samsung SyncMaster LCD monitör modelleriyle tam uyumlu, orijinal PWI1704SV(A) REV:1.3 şase kodlu ve BN44-00123A fabrikasyon parça numaralı entegre güç ve inverter (Power-Inverter) kartıdır. Monitörün ana işlemci kartının ihtiyaç duyduğu regüleli düşük voltaj akımlarını sağlarken, üzerinde barındırdığı dikey yüksek gerilim trafoları vasıtasıyla panel floresan aydınlatmasını (CCFL) tam performansla besler.

Kartın donanımsal bileşen mimarisi incelendiğinde; sol ve alt bölümlerde şebeke dalgalanmalarını filtreleyen EMI bobin hatları, NY0122A 622C tescilli dikey şok filtre trafosu ve akım koruma elemanları yer alır. Kartın merkezinde dik konumlandırılmış yüksek voltajlı silindirik ana filtre kondansatörü şebeke gerilimini kararlı bir şekilde depolar. Sistem voltaj dönüşümünü sağlayan T601 ana switching trafosu orta bölümde yer alırken, kartın üst kısmında panel floresanlarını ateşleyen yüksek yalıtımlı dikey yapılı BN44-00123A inverter çıkış trafoları ve L şeklinde kıvrılmış kalın mat alüminyum soğutucu blok (Heatsink) güç transistörlerinin termal dengesini korur. Kartın sol üstünde dikey yeşil bir kızı kart şeklinde entegre edilmiş dâhili PWM/Inverter kontrol modülü (0631 Mode: BIZET_SLS) yer almaktadır. Sağ tarafta ana karta voltaj taşıyan çok pinli beyaz veri soketi (CN603) ve sol kenarlarda floresan tüplere doğrudan bağlanan yüksek voltaj konnektör yuvaları eksiksiz mevcuttur.
