Samsung BN41-02098A Ana Kart Orijinal UE32H5070 32'' LED TV Mainboard

Samsung BN41-02098A Ana Kart Orijinal UE32H5070 32" LED TV Mainboard

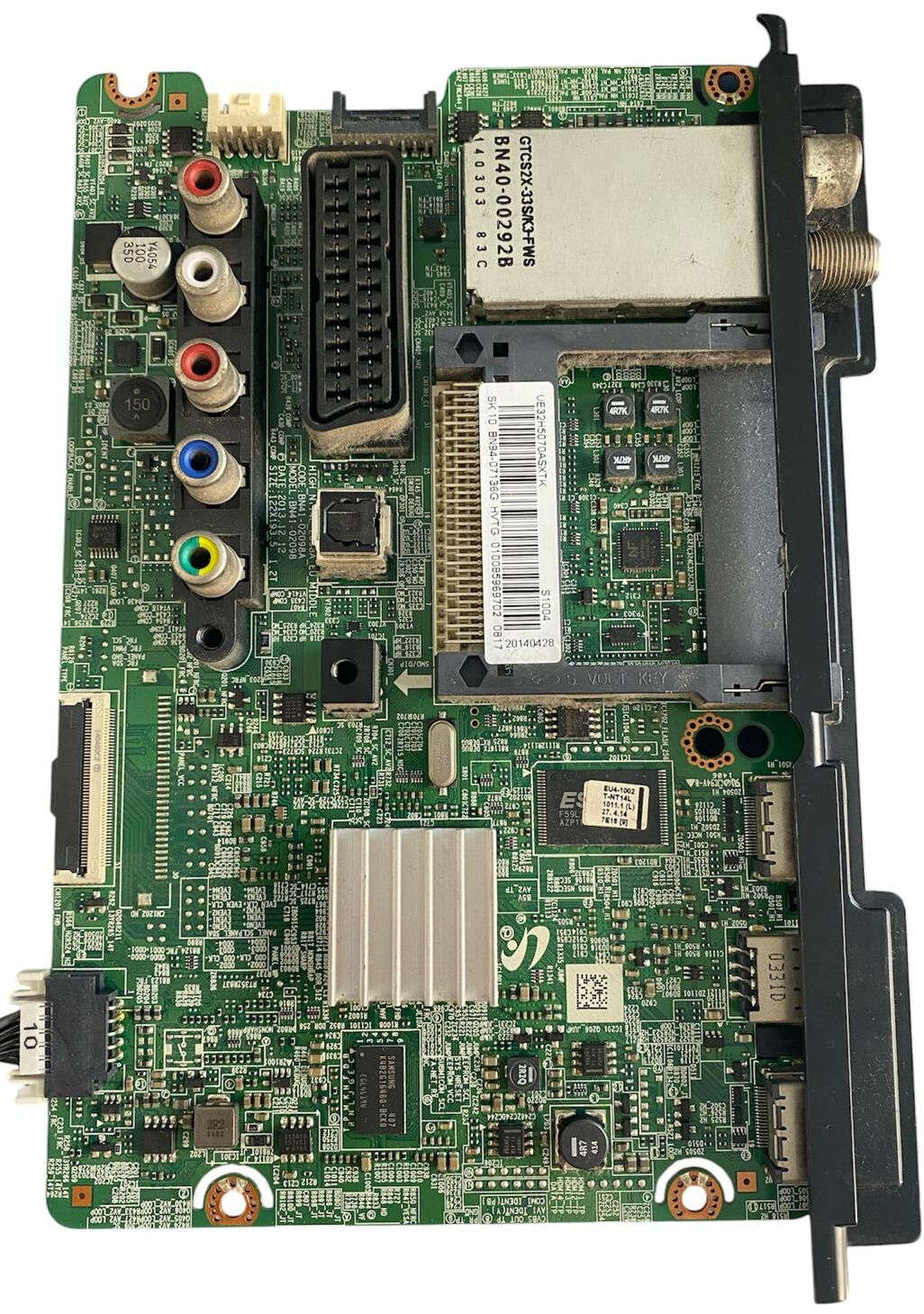

Samsung UE32H5070 (UE32H5070AS) modeli başta olmak üzere H serisi 32 inç (82 Ekran) dâhili uydulu Slim LED televizyon modellerinde kullanılan orijinal BN41-02098A şase kodlu televizyon ana kartıdır (Mainboard). Teknik servis laboratuvarımızda HDMI kaynak geçiş testleri, USB medya oynatıcı kararlılığı, BN40-00292B dâhilî HD uydu alıcısı tuner sinyal hassasiyeti, ses çıkış regülatörleri ve ekrana veri taşıyan LVDS hatları test cihazlarıyla tek tek kontrol edilerek onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kart üzerinde BN41-02098A fabrikasyon PCB kodu ve BN94-07136G orijinal yedek parça barkodu yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• İşlemci ve Bellek Mimarisi: Kartın alt-orta göbeğinde sistem komutlarını ve görüntü motorunu yöneten ana işlemci yongası, üzerinde ısı tahliyesi sağlayan dikey çizgili gümüş renkli alüminyum soğutucu blok ve hemen altında konumlandırılmış kararlı veri akışı sağlayan yüksek kaliteli Samsung K4B2G1646Q DDR3 RAM belleği yer alır.

• Gelişmiş Yayın Alıcı Sistemi: Sağ üst köşede yer alan dikey çift girişli metal muhafazalı orijinal BN40-00292B tuner bloğu sayesinde harici kutuya ihtiyaç duymadan HD uydu (DVB-S2) ve karasal/kablo dijital yayın sinyallerini kayıpsız çözer.

• Giriş/Çıkış Portları (I/O Arayüzü): Sağ kenar boyunca uzanan plastik braket üzerinde 2 adet HDMI girişi ve 1 adet USB portu yer alır. Sol-üst bölümde dikey dizilmiş 5'li renkli RCA komponent ses/görüntü giriş soketleri, analog cihazlar için 1 adet tam boy siyah SCART yuvası, optik dijital ses çıkışı ve şifreli yayın kartları için dikey CI (Common Interface) yuvası konumlandırılmıştır.
