Samsung BN44-00359B Besleme Kartı PD55AF1E_ZHS Orijinal 55'' LED TV Power Board

Samsung 55 inç (140 Ekran) ultra ince LED televizyon serileriyle (Özellikle UE55C6200, UE55C6200RW, UE55C6500, UE55C6500VK vb. C serisi modeller) %100 uyumlu orijinal BN44-00359B (Model: PD55AF1E_ZHS) kodlu televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda tüm sekonder voltaj çıkış kanalları, ana kartı uyaracak stand-by kontrol hatları ve dâhili LED sürücü besleme voltajları suni yük altında test cihazlarıyla kontrol edilerek kararlılığı onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın sağ şeridinde PD55AF1E_ZHS model kodu ve BN44-00359B parça numarası net bir şekilde yer almaktadır.

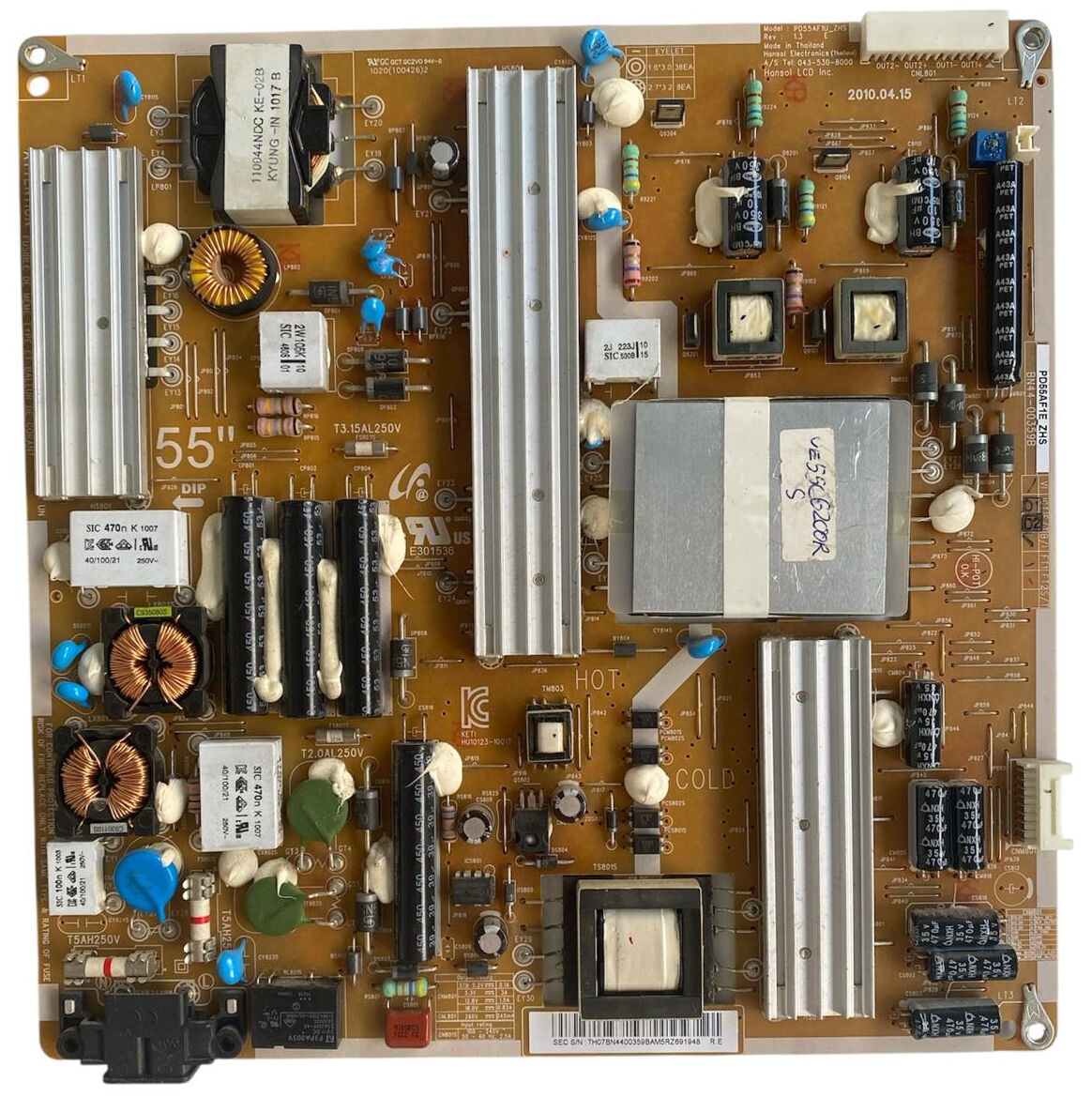

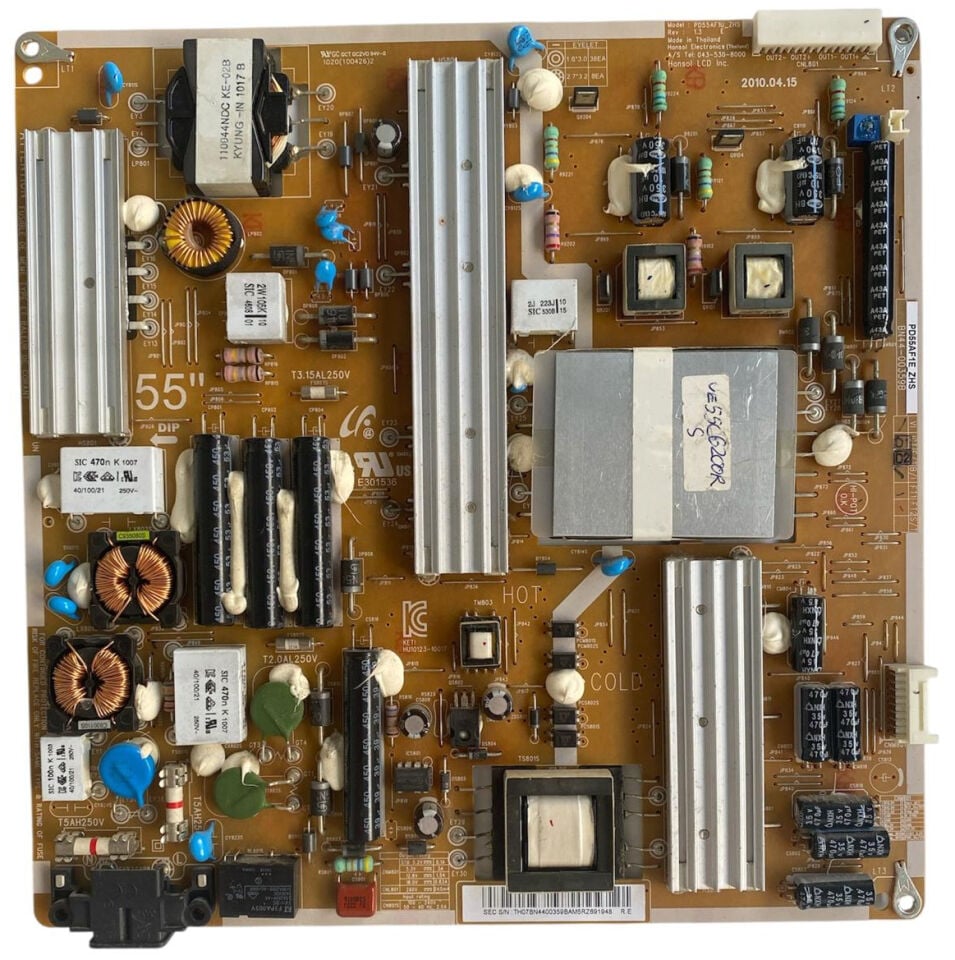

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): Sol alt köşede yer alan AC şebeke giriş soketi, hemen yanında konumlandırılmış mavi sigorta elemanları ve yeşil termistör grupları ile başlar. Şebeke parazitlerini süzmek için sol şeride dikey olarak yerleştirilmiş ağır hizmet bakır sargılı EMI bobin yapısı mevcuttur. Doğrultulan şebeke akımı, sol-orta şeritte dikey konumlandırılmış 3 adet yan yana sıralı siyah yüksek voltaj ana filtre kondansatörü (450V) üzerinden süzülerek primer katına aktarılır.

• Isı Yönetimi ve Trafolar: İnce şase yapısına uyum sağlaması amacıyla kart geneline dikey şeritler halinde dağıtılmış 3 farklı taraklı alüminyum soğutucu blok (heatsink) mimarisi mevcuttur. Merkezde, sağda ve üstte voltaj dönüşümünü sağlayan 110044NDC KE-02B kodlu izole sargılı trafolar yer almaktadır. Orta sağdaki soğutucu plaka üzerinde UE55C6200R model uyumluluk yazısı mevcuttur.

• Sekonder Çıkış ve Filtre Katı (COLD Bölgesi): Kartın sağ alt köşesinde regüle edilmiş voltaj çıkışlarını son kez süzen yüksek kaliteli dikey filtre kondansatör grupları yer alır. Sağ kenarda bulunan beyaz soket bağlantısı üzerinden ana karta stabil besleme voltajları güvenle taşınır.
