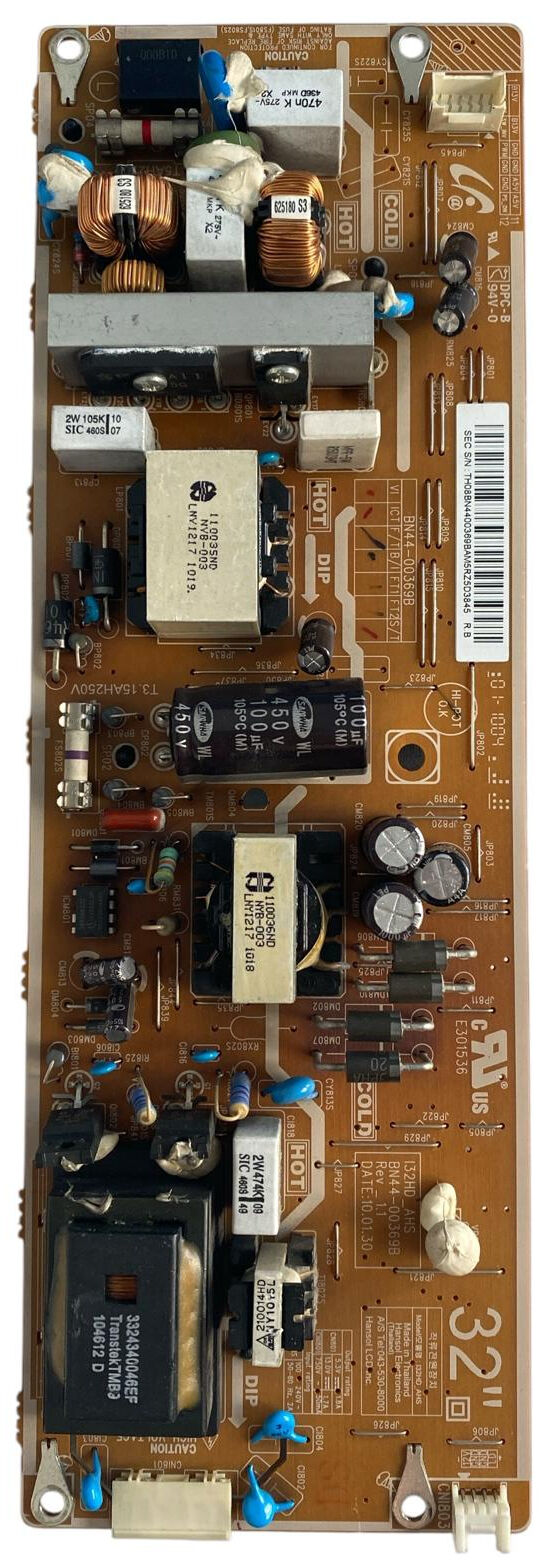

Samsung BN44-00369B Besleme Kartı Orijinal I32HD_AHS REV 1.1 LE32C530 LE32C550 Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Samsung markasının 32 inç LCD TV modellerinde (başta Samsung LE32C530, LE32C530F1W, LE32C550, LE32C550J1W serileri olmak üzere) kullanılan orijinal Hansol Electronics üretimi BN44-00369B (Model Kodu: 132HD_AHS / REV 1.1) dâhili inverter trafoya sahip televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by voltaj hatları (5.3V), ana kartı ve ses katını besleyen kararlı DC regülasyon çıkışları (13V) ve florasan / arka aydınlatma tüplerini süren dâhili yüksek voltaj inverter trafosu (Transtek TMB3) suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde sağ alt bölümde ipek baskı ile BN44-00369B şase tescil kodu ve beyaz etikette TH08BN4400369B seri numarası açıkça yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): AC şebeke giriş katından giren akım; T3.15AH250V koruma sigortası, dikey yerleşimli çift sargılı EMI filtre bobinleri, MKP X2 kondansatörler ve Varistör bileşenleri ile süzülür. Doğrultucu katından geçen akım, 1 adet yüksek kaliteli Samyoung 450V 100µF (105°C) yüksek voltaj ana filtre kondansatörüne aktarılarak kararlı yüksek DC gerilime dönüştürülür.

• SMPS ve Güç Yönetimi: Kartın orta katmanında yer alan SMPS güç trafoları (1100356ND); soğutucu bloklara monte edilmiş anahtarlama mosfetleri ve PWM kontrol entegreleri ile birlikte sistemin ihtiyaç duyduğu 5.3V / 1.8A ve 13V / 2.2A DC voltajları yüksek kararlılıkla üretir.

• Dâhili Inverter (Yüksek Voltaj) Katı: Kartın alt bölümünde konumlandırılmış 3324340046EF Transtek TMB3 yüksek voltaj trafosu, CCFL arka aydınlatma tüplerini ateşlemek için gerekli yüksek AC gerilimi üreterek ekrana kararlı görüntü aktarımı sağlar.
