Samsung BN44-00423A Besleme Kartı Orijinal PD46A1_BSM BN44-00422A UE40D6000 UE46D6000 40 46 inç Power Board

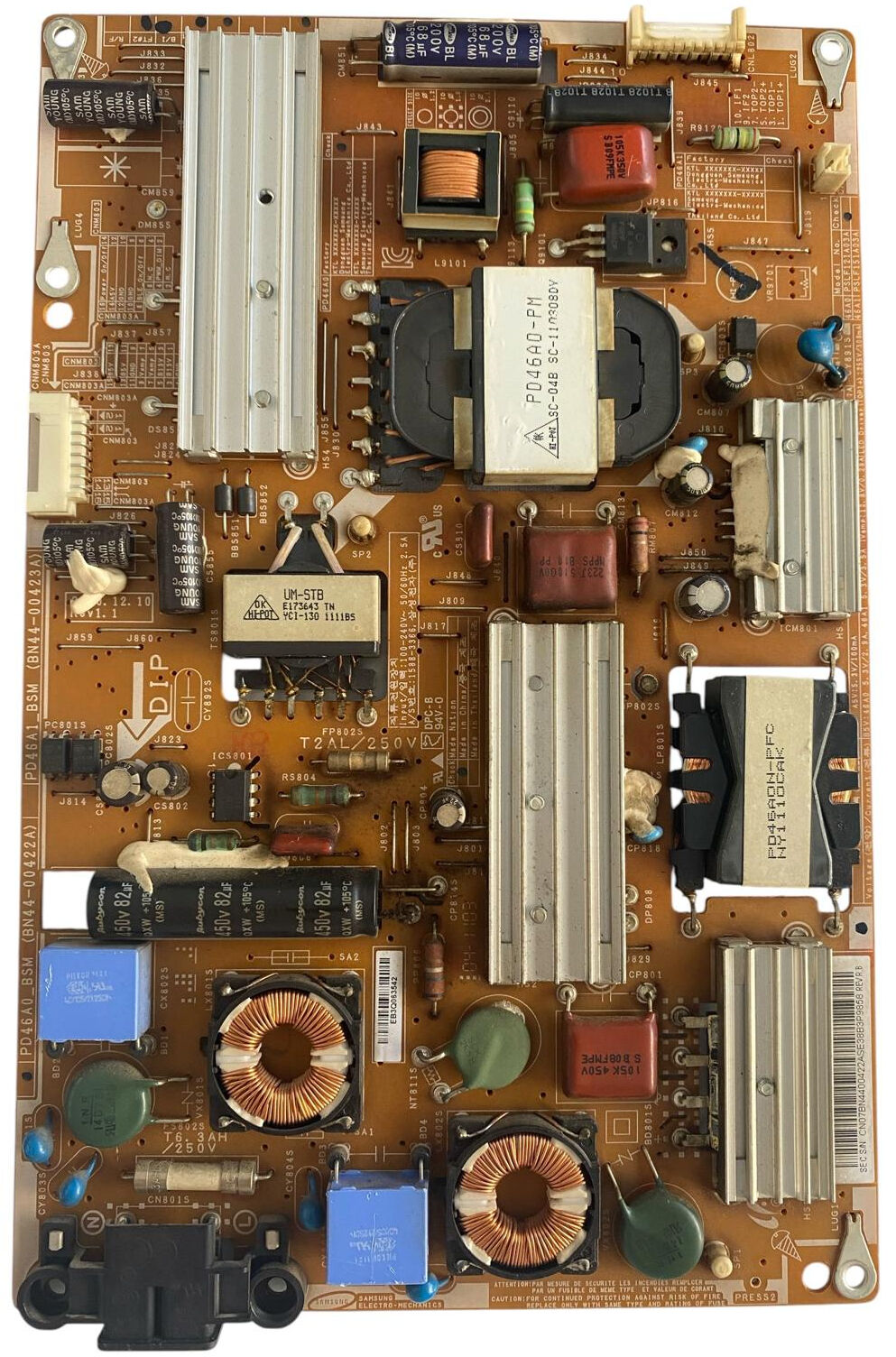

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Samsung markasının 40 inç ve 46 inç D serisi Smart LED TV modellerinde (başta Samsung UE40D6000, UE40D6100, UE40D6500, UE46D6000, UE46D6100, UE46D6500 serileri olmak üzere) kullanılan orijinal Samsung Electro-Mechanics üretimi BN44-00423A (Model Kodu: PD46A1_BSM / Uyumlu Muadil Kodu: BN44-00422A / PD46A0_BSM) dâhili LED sürücülü televizyon besleme kartıdır (Power Supply Unit / SMPS & LED Driver Combo Board). Teknik servis laboratuvarımızda stand-by voltaj hatları (A5V / 5.3V), ana kart, ses ve mantık katlarını besleyen kararlı DC regülasyon çıkışları (B5V / 5.3V, B13V / 12.8V, Vamp / 18V) ve panel içi LED barları süren dâhili yüksek voltaj sürücü hatları (255V / 310mA) suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde sol kenarda ipek baskı ile BN44-00423A ve PD46A1_BSM model kodları açıkça yer almaktadır.

Kartın donanımsal bileşenleri incelendiğinde:

• Giriş Filtre ve Primer Katı (PRIMARY / HOT Bölgesi): AC 100-240V şebeke giriş katından giren akım; T6.3AH / 250V seramik emniyet sigortası, varistör, yeşil NTC termistör, çift toroidal EMI filtre bobinleri ve X2/Y2 emniyet kondansatörleri ile süzülür. Active PFC katından geçen akım, 1 adet yüksek kaliteli Rubycon 450V 82µF (+105°C) yüksek voltaj ana filtre kondansatörüne ve PD46A0N-PFC trafosuna aktarılarak kararlı yüksek DC gerilime dönüştürülür.

• SMPS Güç Yönetimi ve Sekonder Katı (SECONDARY Bölgesi): PD46A0-PM ana SMPS trafosu, UM-STB st-by trafosu ve alüminyum soğutucu bloklara monte edilmiş MOSFET ve doğrultucu diyot grupları ile anakart için gerekli olan kararlı 5.3V (2.3A), 12.8V (2.5A) ve 18V (0.6A) DC gerilim hatlarını üretir.

• Dâhili Multi-Kanal LED Sürücü Katı: Kartın sağ üst sekonder katında yer alan yüksek voltaj filtre kondansatörleri (68µF 200V / 250V), sürücü trafo blokları ve kontrol elemanları, ekran arka aydınlatmasını sürmek için CNL802 soketi üzerinden 255V / 310mA kararlı gerilim aktarımı sağlar.
