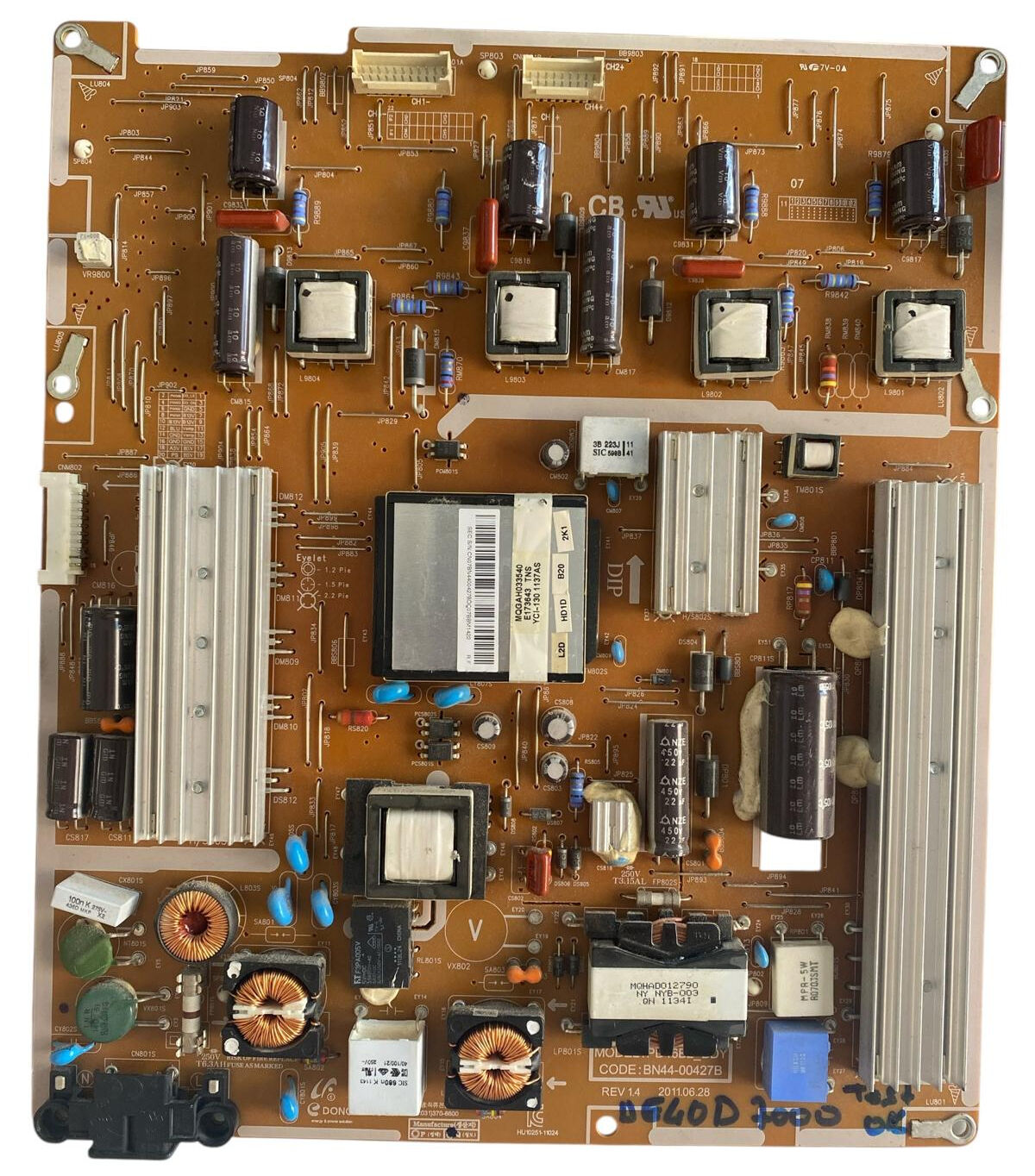

Samsung BN44-00427B Besleme Kartı Orijinal PD46AV1_CSM UE46D7000 UE46D8000 Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Samsung markasının 46 inç D serisi Smart LED TV modellerinde (başta Samsung UE46D7000, UE46D8000, UE46D6500, UE46D6750 ve UE46D7000LS serileri olmak üzere) kullanılan orijinal Dong Yang / Samsung Electronics üretimi BN44-00427B (Model Kodu: PD46AV1_CSM / PCB Rev: REV 1.4) dâhili LED sürücü katlı televizyon besleme kartıdır (LED Power Supply Unit / SMPS & LED Driver Board). Teknik servis laboratuvarımızda Stand-by (5V), ana kart/ses besleme gerilimleri (13V, 18V) ve LED arka aydınlatma (Backlight) çıkış hatları suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerindeki ipek baskıda ve barkod etiketinde BN44-00427B kodu açıkça yer almaktadır.

Kartın donanımsal bileşenleri incelendiğinde:

• Giriş Filtre ve Primer Katı (PRIMARY / HOT Bölgesi): Şebeke AC 100V-240V giriş katından giren akım; emniyet sigortası (T6.3A), varistörler, X/Y filtre kondansatörleri ve dikey EMI süzgeç bobin yapısından geçirilerek süzülür. Active PFC katı ve yüksek voltaj filtre kondansatörleri üzerinden kararlı DC gerilime dönüştürülür.

• SMPS Güç Yönetimi ve Sekonder Katı (SECONDARY / COLD Bölgesi): Geniş döküm alüminyum soğutucu panellere monte edilmiş doğrultucu mosfetler, regülatörler ve düşük ESR filtre kondansatör grupları ile anakart, ses ve panel katı için gerekli olan 5V St-by, 13V ve 18V çalışma hatlarını tamamen stabil bir şekilde üretir.

• Dâhili LED Sürücü Katı (Üst Bölge): Kartın üst kısmında yer alan çok kanallı LED sürücü bobinleri ve filtre kondansatör yapısı ile 46 inç Edge LED panel barlarına kararlı, titreşimsiz akım ve voltaj aktarımı sağlar.
