Samsung BN44-00428A Besleme Kartı Orijinal PD55B2_BSM UE55D6000 UE55D6100 UE46D6000 46 55 inç Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Samsung markasının 46 inç ve 55 inç D serisi Smart LED TV modellerinde (başta Samsung UE55D6000, UE55D6100, UE55D6500, UE46D6000, UE46D6100, UE46D6500 serileri olmak üzere) kullanılan orijinal Samsung Electro-Mechanics üretimi BN44-00428A (Model Kodu: PD55B2_BSM) dâhili 3D ve LED sürücülü televizyon besleme kartıdır (Power Supply Unit / SMPS & LED Driver Combo Board). Teknik servis laboratuvarımızda stand-by voltaj hatları (A5V / 5.3V), ana kart, ses ve mantık katlarını besleyen kararlı DC regülasyon çıkışları (B5V / 5.3V, B13V / 12.8V, VSM / 18V) ve panel içi LED barları süren yüksek voltaj dâhili sürücü hatları (278V / 583mA) suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde sağ kenarda ipek baskı ile BN44-00428A ve PD55B2_BSM model kodları açıkça yer almaktadır.

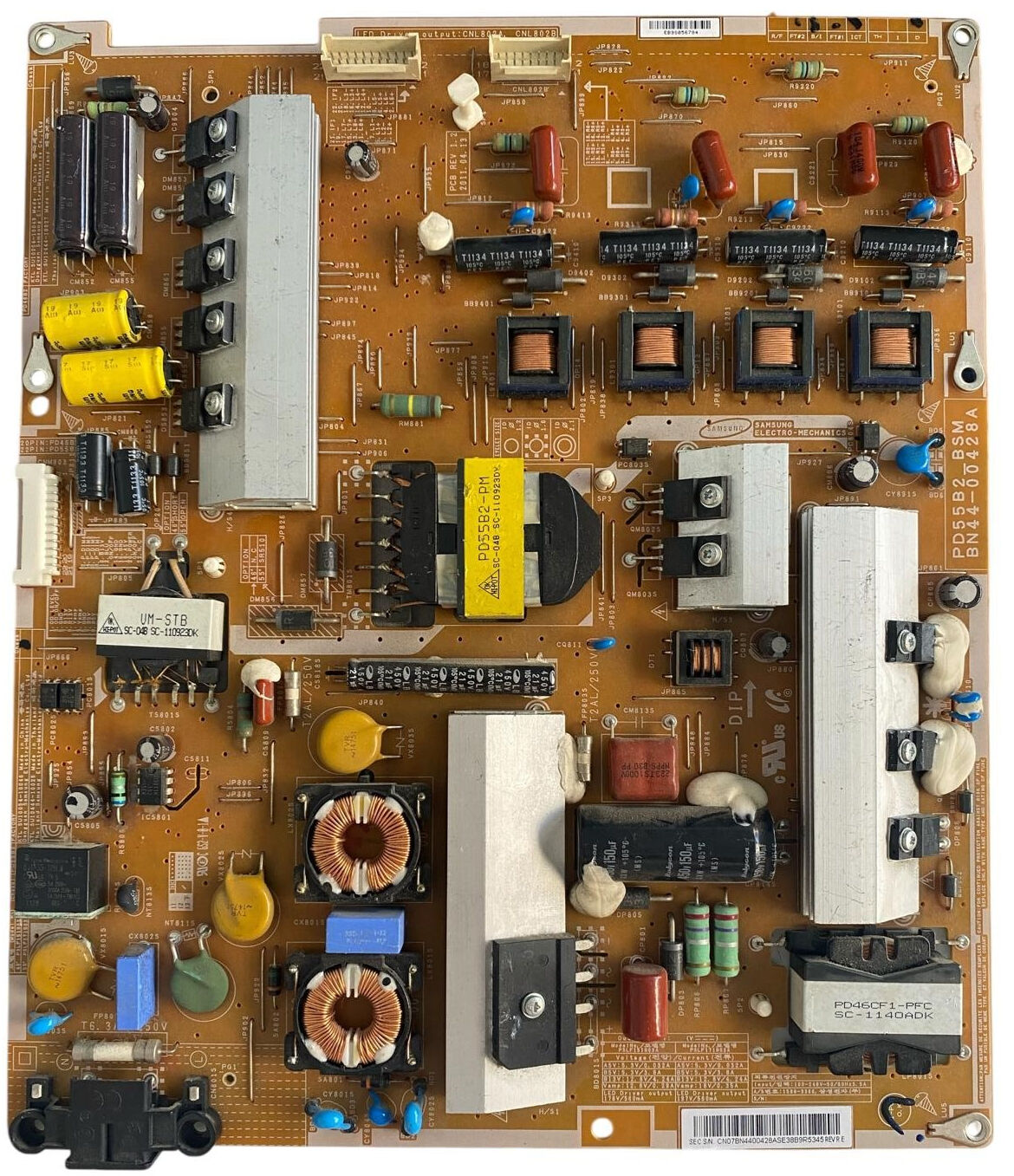

Kartın donanımsal bileşenleri incelendiğinde:

• Giriş Filtre ve Primer Katı (PRIMARY / HOT Bölgesi): AC 100-240V şebeke giriş katından giren akım; T6.3AH 250V seramik emniyet sigortası, varistörler, NTC termistör, çift toroidal EMI filtre bobinleri ve X2/Y2 emniyet kondansatörleri ile süzülür. Active PFC katından geçen akım, 1 adet yüksek kaliteli Samyoung 450V 150µF (+105°C) yüksek voltaj ana filtre kondansatörüne ve PD46CF1-PFC bobinine aktarılarak kararlı yüksek DC gerilime dönüştürülür.

• SMPS Güç Yönetimi ve Sekonder Katı (SECONDARY Bölgesi): PD55B2-PM ana SMPS trafosu, UM-STB st-by trafosu ve alüminyum soğutucu bloklara monte edilmiş MOSFET ve doğrultucu diyot grupları ile anakart için gerekli olan kararlı 5.3V (3.2A), 12.8V (3.8A) ve 18V (0.95A) DC gerilim hatlarını üretir.

• Dâhili Multi-Kanal LED Sürücü Katı: Kartın sağ üst sekonder katında yer alan 4 adet sıralı dikey LED driver trafo/bobin blokları, dikey/yatay filtre kondansatörleri ve anahtarlama elemanları, ekran arka aydınlatmasını sürmek için CNL802A ve CNL802B soketleri üzerinden 278V / 583mA kararlı gerilim aktarımı sağlar.
