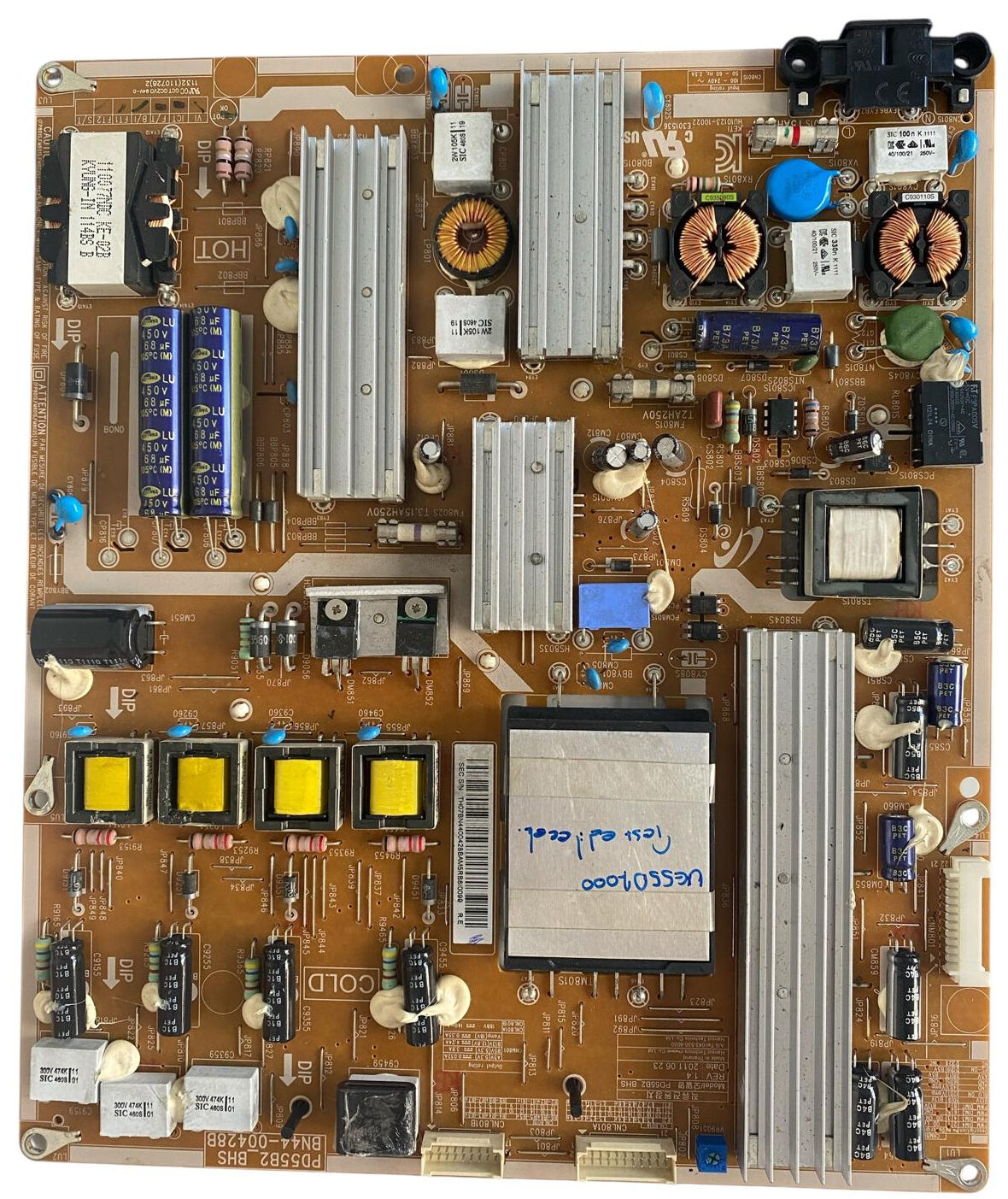

Samsung BN44-00428B Besleme Kartı Orijinal PD55B2_BHS UE55D7000 UE55D8000 UE46D7000 55 inç Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Samsung markasının D serisi üst segment 3D Smart LED TV modellerinde (başta Samsung UE55D7000, UE55D7000LS, UE55D8000, UE55D8000YS, UE46D7000, UE46D8000 serileri olmak üzere) kullanılan orijinal Samsung Electro-Mechanics üretimi BN44-00428B (Model Kodu: PD55B2_BHS / Revizyon: REV 1.4) dâhili LED sürücülü televizyon besleme kartıdır (Power Supply Unit / SMPS & High-Voltage LED Driver Combo Board). Teknik servis laboratuvarımızda stand-by voltaj hatları (A5V / 5.3V), ana kart, ses, 3D verici ve panel kontrol katlarını besleyen kararlı DC regülasyon çıkışları (B5V / 5.3V, B13V / 12.8V, Vamp / 18V) ve panel içi LED barları süren dâhili yüksek voltaj hatları suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde sol alt bölümde ipek baskı ile BN44-00428B ve PD55B2_BHS model kodları açıkça yer almaktadır.

Kartın donanımsal bileşenleri incelendiğinde:

• Giriş Filtre ve Primer Katı (PRIMARY / HOT Bölgesi): AC 100-240V şebeke giriş katından giren akım; emniyet sigortası, NTC termistör, çift toroidal EMI filtre bobinleri ve X2/Y2 emniyet kondansatörleri ile süzülür. Active PFC katından geçen akım, dikey yan yana dizilmiş 2 adet yüksek kaliteli Samyoung 450V 68µF (105°C) yüksek voltaj ana filtre kondansatörüne ve 110077NDC KE-02B trafoya aktarılarak kararlı yüksek DC gerilime dönüştürülür.

• SMPS Güç Yönetimi ve Sekonder Katı (SECONDARY Bölgesi): Ana SMPS trafo blokları ve geniş döküm alüminyum soğutucu panellere monte edilmiş MOSFET ve doğrultucu diyot grupları ile anakart için gerekli olan kararlı 5.3V (Stand-by / Main Power), 12.8V ve 18V (Vamp Audio) DC gerilim hatlarını üretir.

• Dâhili Multi-Kanal High-Voltage LED Sürücü Katı: Kartın sol alt sekonder katında yer alan 4 adet sıralı dikey LED driver trafo/bobin blokları, yüksek voltaj taş dirençler, seramik kondansatörler ve filtre elemanları, ekran arka aydınlatmasını sürmek için CNL801A ve CNL801B soketleri üzerinden kararlı yüksek gerilim aktarımı sağlar.
