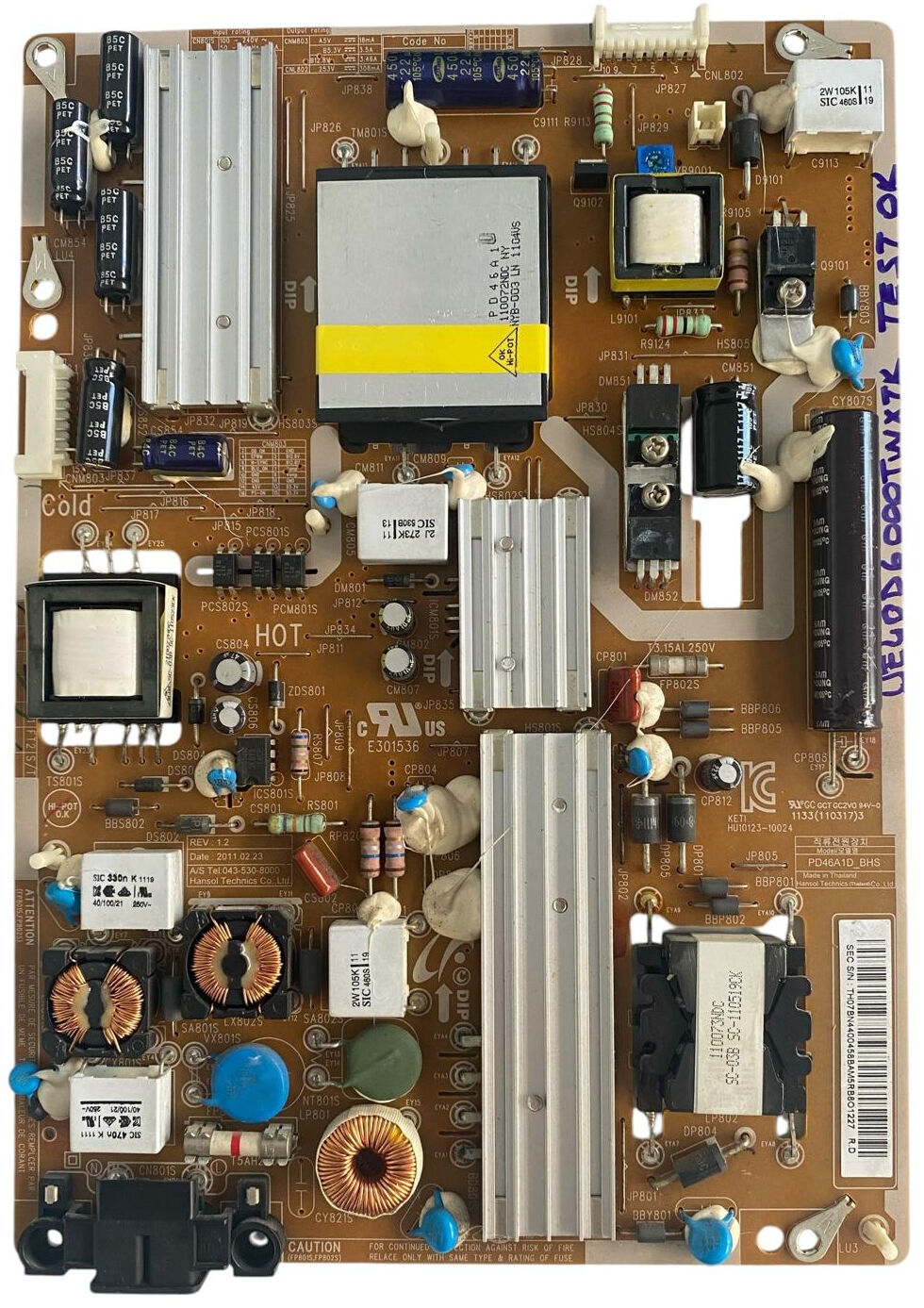

Samsung BN44-00458B Besleme Kartı Orijinal PD46A1D_BHS UE40D6000 UE40D6000TWXTK UE46D6000 40 46 inç Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Samsung markasının 40 inç ve 46 inç Smart LED TV modellerinde (başta Samsung UE40D6000, UE40D6000TW, UE40D6000TWXTK, UE40D6100, UE46D6000 serileri olmak üzere) kullanılan orijinal Hansol Technics üretimi BN44-00458B (Model Kodu: PD46A1D_BHS / Revizyon: REV 1.2) dâhili LED sürücülü televizyon besleme kartıdır (Power Supply Unit / SMPS & LED Driver Combo Board). Teknik servis laboratuvarımızda stand-by (A5V), ana kart ve ses katlarını besleyen kararlı DC regülasyon çıkışları (B5V, B18V, B13V) ile panel arka aydınlatmasını besleyen dâhili yüksek voltaj LED sürücü katları (CNL802) suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerindeki ipek baskı tablosunda ve dikey barkod etiketinde BN44-00458B ve PD46A1D_BHS kodları açıkça yer almaktadır.

Kartın donanımsal bileşenleri incelendiğinde:

• Giriş Filtre ve Primer Katı (PRIMARY / HOT Bölgesi): AC 100V-240V şebeke giriş katından giren akım; T5AH 250V seramik emniyet sigortası, NTC termistör, üçlü toroidal EMI filtre bobinleri, 470n K 275V~ X2 emniyet kondansatörleri ve soğutucu bloklu köprü diyot katından geçirilerek süzülür. Active PFC katından geçen akım, dikey konumlandırılmış yüksek voltaj ana filtre kondansatörlerine ve trafo bloklarına aktarılarak kararlı yüksek DC gerilime dönüştürülür.

• SMPS Güç Yönetimi ve Sekonder Katı (SECONDARY / COLD Bölgesi): Geniş döküm alüminyum soğutucu panellere monte edilmiş MOSFET ve doğrultucu diyot grupları ile anakart için gerekli olan kararlı A5V, B5V, B13V ve B18V DC gerilim hatlarını üretir.

• Dâhili LED Sürücü Katı: Kartın üst kısmında yer alan sürücü bileşenleri ve regülasyon katı, CNL802 soketi üzerinden panel LED barları için kararlı yüksek voltaj ve akım aktarımı sağlar.
