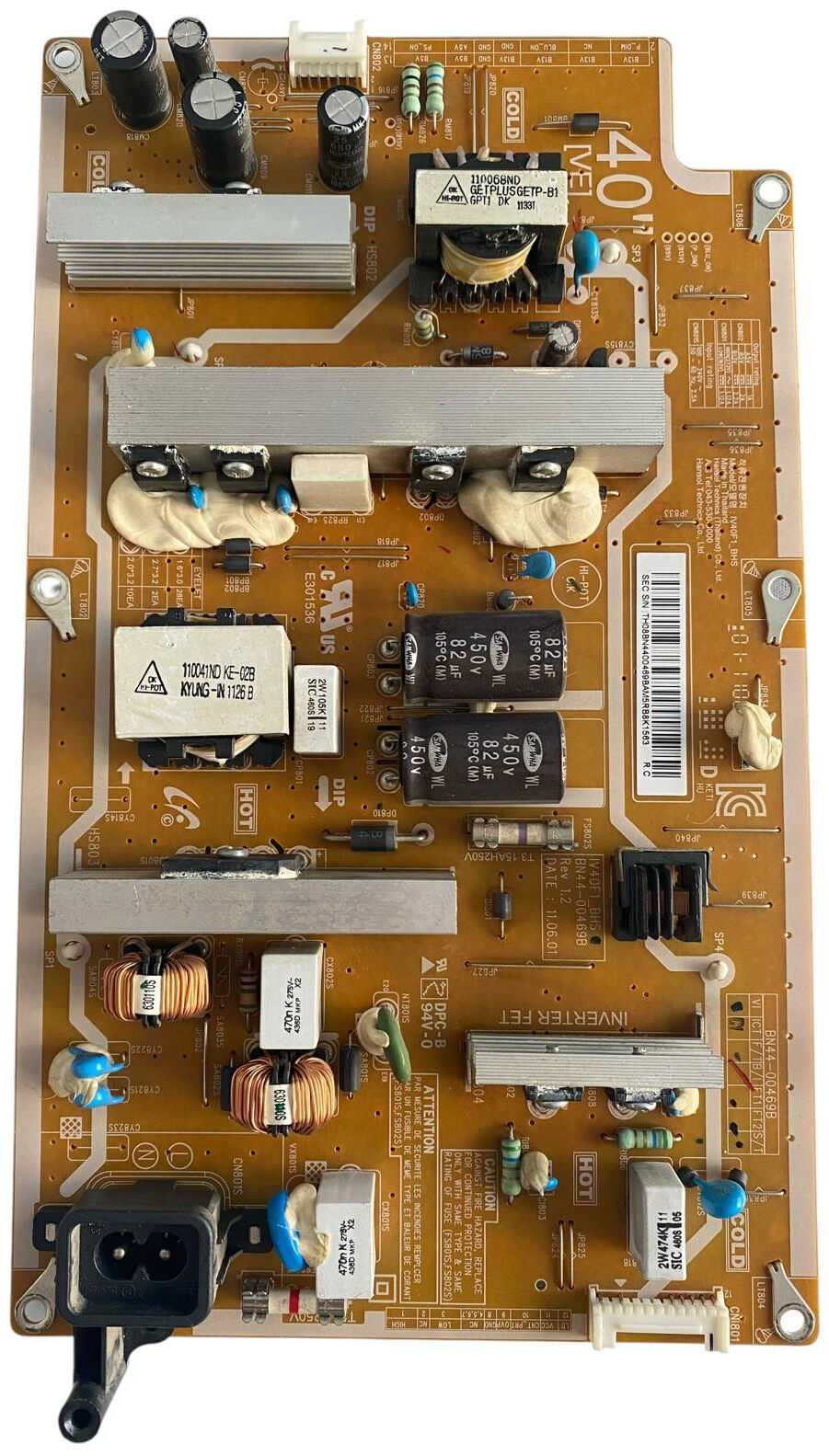

Samsung BN44-00469B Besleme Kartı Orijinal IV40F1_BHS LE40D500 LE40D550 UE40D5000 40 inç Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Samsung markasının 40 inç LCD ve LED TV modellerinde (başta Samsung LE40D500, LE40D550, LE40D503, LE40D500K2W, UE40D5000 serileri olmak üzere) kullanılan orijinal Hansol Technics üretimi BN44-00469B (Model Kodu: IV40F1_BHS / Revizyon: REV 1.2) dâhili inverter / LED sürücü katlı televizyon besleme kartıdır (Power Supply Unit / SMPS Board). Teknik servis laboratuvarımızda stand-by (A5V), ana kart ve ses katlarını besleyen kararlı DC regülasyon çıkışları (B13V, B5V) ile yüksek voltaj inverter hatları suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerindeki ipek baskı tablosunda ve barkodlu etiketinde BN44-00469B ve IV40F1_BHS kodları açıkça yer almaktadır.

Kartın donanımsal bileşenleri incelendiğinde:

• Giriş Filtre ve Primer Katı (PRIMARY / HOT Bölgesi): AC 100V-240V şebeke giriş katından giren akım; T3.15AH 250V cam emniyet sigortası, NTC termistör, çift toroidal EMI filtre bobinleri, 470n K 275V~ X2 emniyet kondansatörleri ve soğutucu bloklu köprü diyot katından geçirilerek süzülür. Active PFC katından geçen akım, 2 adet Samwha WL 450V 82µF (+105°C) yüksek voltaj ana filtre kondansatörüne ve KYUNG-IN 1126 B trafo bloklarına aktarılarak kararlı yüksek DC gerilime dönüştürülür.

• SMPS Güç Yönetimi ve Sekonder Katı (SECONDARY / COLD Bölgesi): Geniş döküm alüminyum soğutucu panellere monte edilmiş MOSFET ve doğrultucu diyot grupları ile anakart için gerekli olan kararlı A5V, B5V ve B13V DC gerilim hatlarını üretir.

• Yüksek Voltaj Inverter Katı: Sağ alt tarafta yer alan geniş alüminyum soğutuculu MOSFET'ler ve 110068ND trafosu, CN801 soketi üzerinden panel aydınlatması için kararlı sürüş akımı sağlar.
