Samsung BN44-00473A Besleme Kartı PD46G0_BSM Orijinal UE40D5003BW Power Board

Samsung 40 inç (102 Ekran) Ultra Slim LED televizyon modelleriyle (Özellikle UE40D5003, UE40D5003BW, UE40D5000, UE40D5005 vb. D serisi) %100 uyumlu orijinal BN44-00473A (Model: PD46G0_BSM) kodlu televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda ana kart besleme gerilim hatları, stand-by devresi ve dâhilî yüksek voltaj LED aydınlatma sürücü (LED Driver) katları suni yük test cihazlarıyla kontrol edilerek kararlılığı onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kart üzerinde dikey BN44-00473A tescil kodu ve orijinal üretim barkodları yer almaktadır.

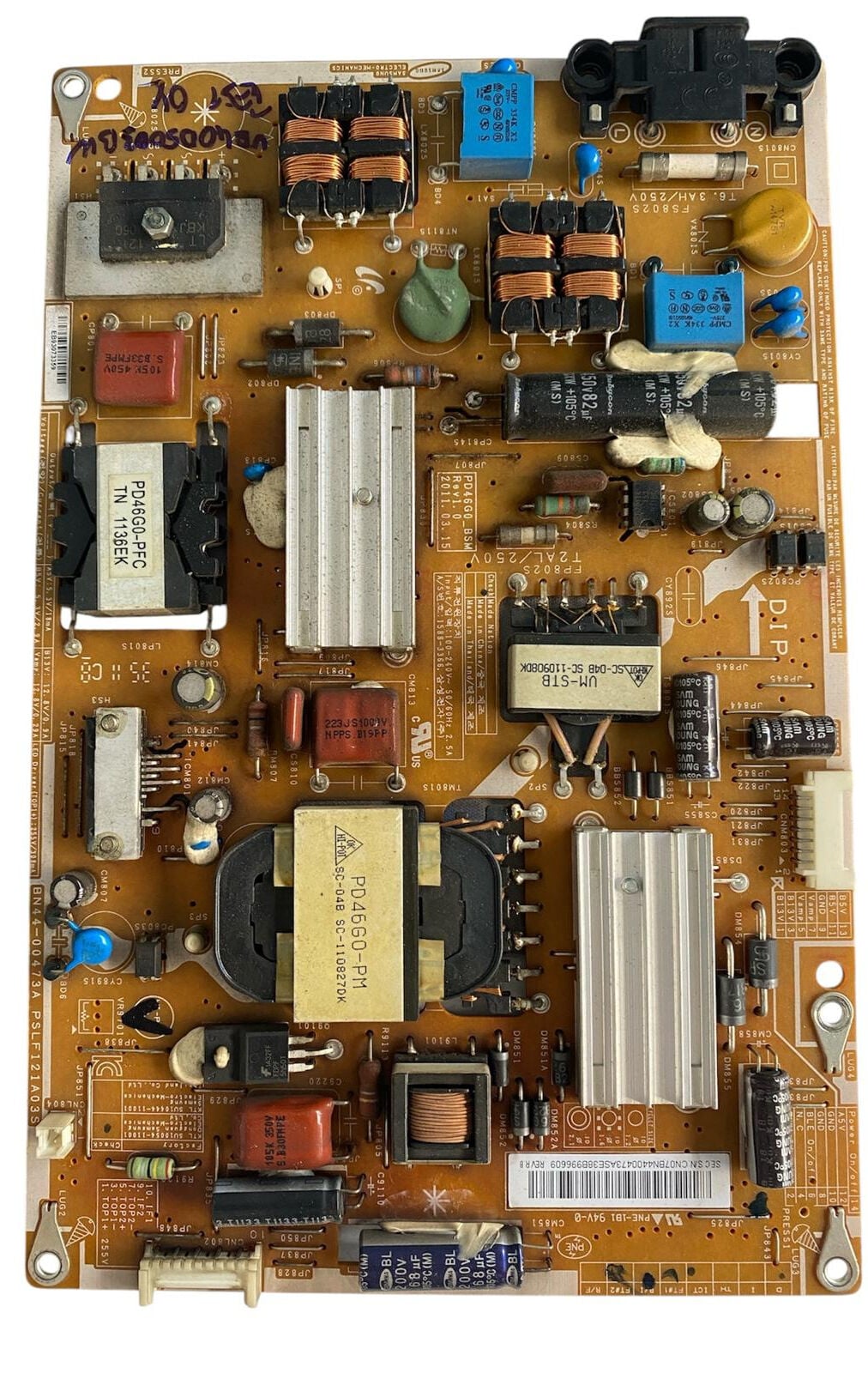

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Güç Katı (HOT Bölgesi): Sağ üst köşede yer alan AC 220V şebeke giriş soketi, dikey seramik koruma sigortası (T6.3AH/250V) ve çift katlı EMI şebeke filtre bobin katıyla korunmaktadır. Sol üstte yer alan geniş metal köprü diyot bloku ve kartın merkezindeki dikey geniş alüminyum soğutucu bloklar, yüksek frekans anahtarlama MOSFET'lerinin ısı tahliyesini sağlar. Üst-sağ kısımda yan yana yatay konumlandırılmış 2 adet siyah yüksek voltaj filtre kondansatörü (450V 82µF) primer katının enerji depolama merkezidir.

• Üçlü Trafo Yapısı: Kart üzerinde kararlılığı artırmak adına görev paylaşımı yapan 3 adet trafo bulunur: Sol tarafta PD46G0-PFC güç faktörü düzeltim trafosu, tam merkezde dikey yerleşimli ana güç dağıtım trafosu PD46G0-PM ve sağ tarafta sistem uykudayken devrede olan UM-STB stand-by trafosu konumlandırılmıştır.

• Çıkış ve Sürücü Katı (COLD Bölgesi): Sağ alt köşede yer alan filtre elektrolitik kondansatör grubu ve doğrultucu diyotlar, ana kartın ihtiyaç duyduğu regüleli DC voltaj değerlerini iletir. Kart üzerinde yer alan teknik tablolarda ana kart soket kılavuz şeması ve LED barlar için TOP1-, TOP1+, TOP2-, TOP2+ (255V) yüksek gerilim çıkış yönlendirmeleri açıkça basılmıştır.
