Samsung BN44-00508B Besleme Kartı PS43E450ATWXTK P43F_CSM Orijinal Temiz Plazma TV Power Board

Samsung 43 inç (109 Ekran) E serisi Plazma (PDP) televizyon modelleriyle tam uyumlu, orijinal BN44-00508B parça numaralı ve P43F_CSM şase kodlu güç besleme (Power Supply) kartıdır. Plazma panellerin ihtiyaç duyduğu yüksek gerilimli ana sürüş voltajlarını (Vs: 200V / Va: 58V grubu) ve sistem mantık devre voltajlarını en kararlı şekilde üreten, ağır hizmet tipi koruma komponentleriyle donatılmış orijinal yedek parçadır.

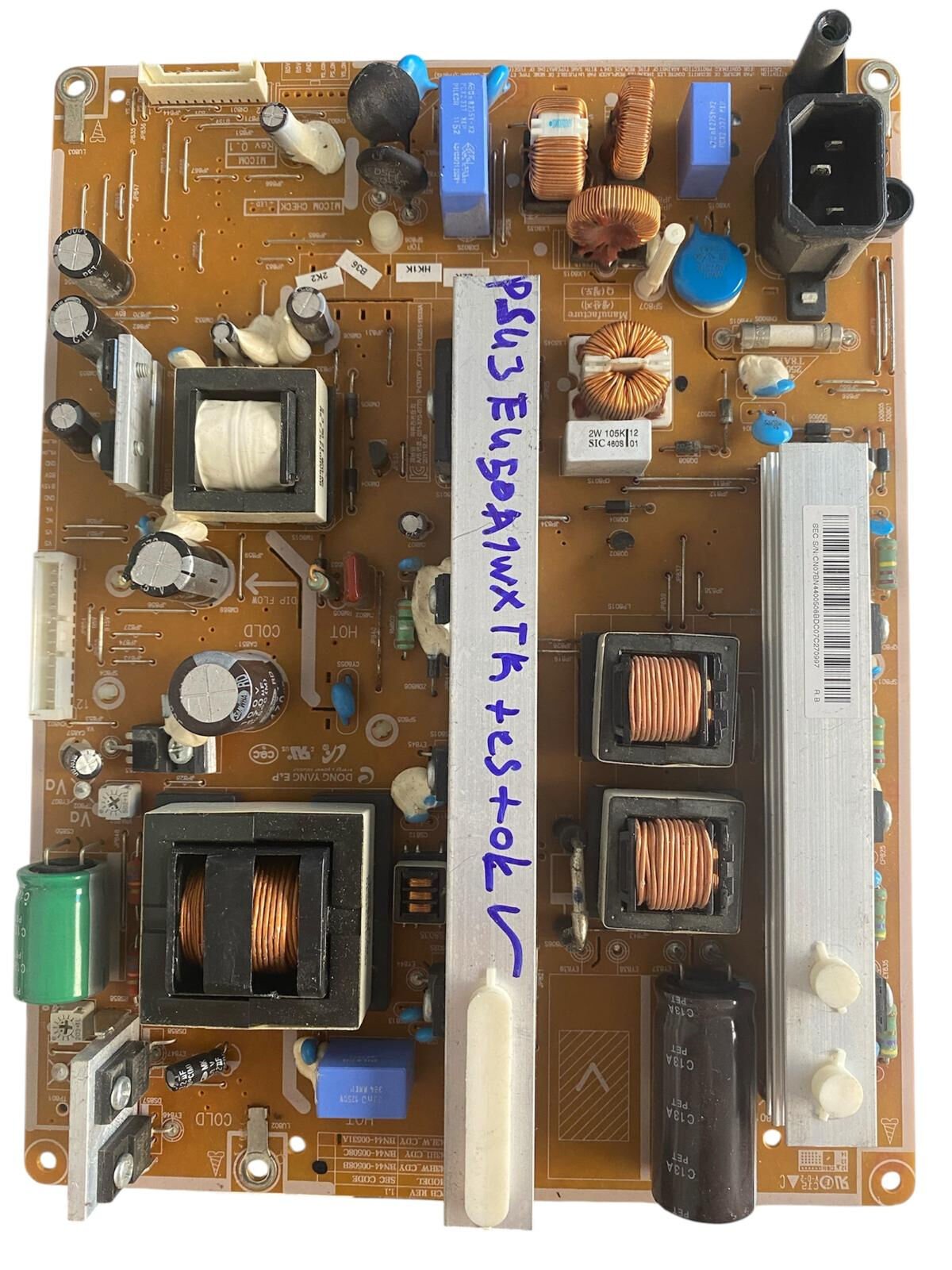

Kartın donanımsal bileşen geometrisi incelendiğinde; sağ üst köşe düzleminde AC şebeke filtre devreleri, sigorta yuvaları ve parazit bastırıcı emniyet kondansatör katı yer alır. Giriş katının hemen ardından gelen primer (HOT) yüksek gerilim bölgesinde, şebeke dalgalanmalarını süzmekle görevli yan yana konumlandırılmış iki adet büyük dikey silindirik siyah ana filtre kondansatörü yer almaktadır. Kartın genelinde, plazma güç bloklarının yüksek akım çeken MOSFET transistörlerini ve hızlı doğrultucu diyotlarını soğutmak amacıyla konumlandırılmış farklı boyutlarda toplam 5 adet geniş yüzeyli ve kanatçıklı dikey mat alüminyum soğutucu blok (Heatsink) göze çarpmaktadır. Merkezî ve sol düzlemlerde sarı izolasyon bantlı büyük switching güç trafoları (Vs ve Va trafoları) yer alırken, kartın sol ve alt kenarlarında X-Main, Y-Main ve Anakart bağlantılarını sağlayan yüksek akıma dayanıklı çoklu pin konnektör soketleri (CN801, CN802 vb.) eksiksiz ve yıpranmamış durumdadır.
