Samsung BN44-00518B Besleme Kartı – UE40ES6340 Orijinal Çıkma Power Supply (PD46B1D_CHS)
Samsung Slim LED Smart TV serilerinde sistemin kararlı ve yüksek verimli enerji dağıtımını koordine eden orijinal BN44-00518B parça kodlu güç besleme (Power Supply) kartıdır. Hansol Technics tarafından PD46B1D_CHS / REV 1.2 şase koduyla üretilen bu kart, cihazın ana kartı ve panel içi LED aydınlatma grubu için regüle edilmiş stabil voltaj çıkışları sağlar.

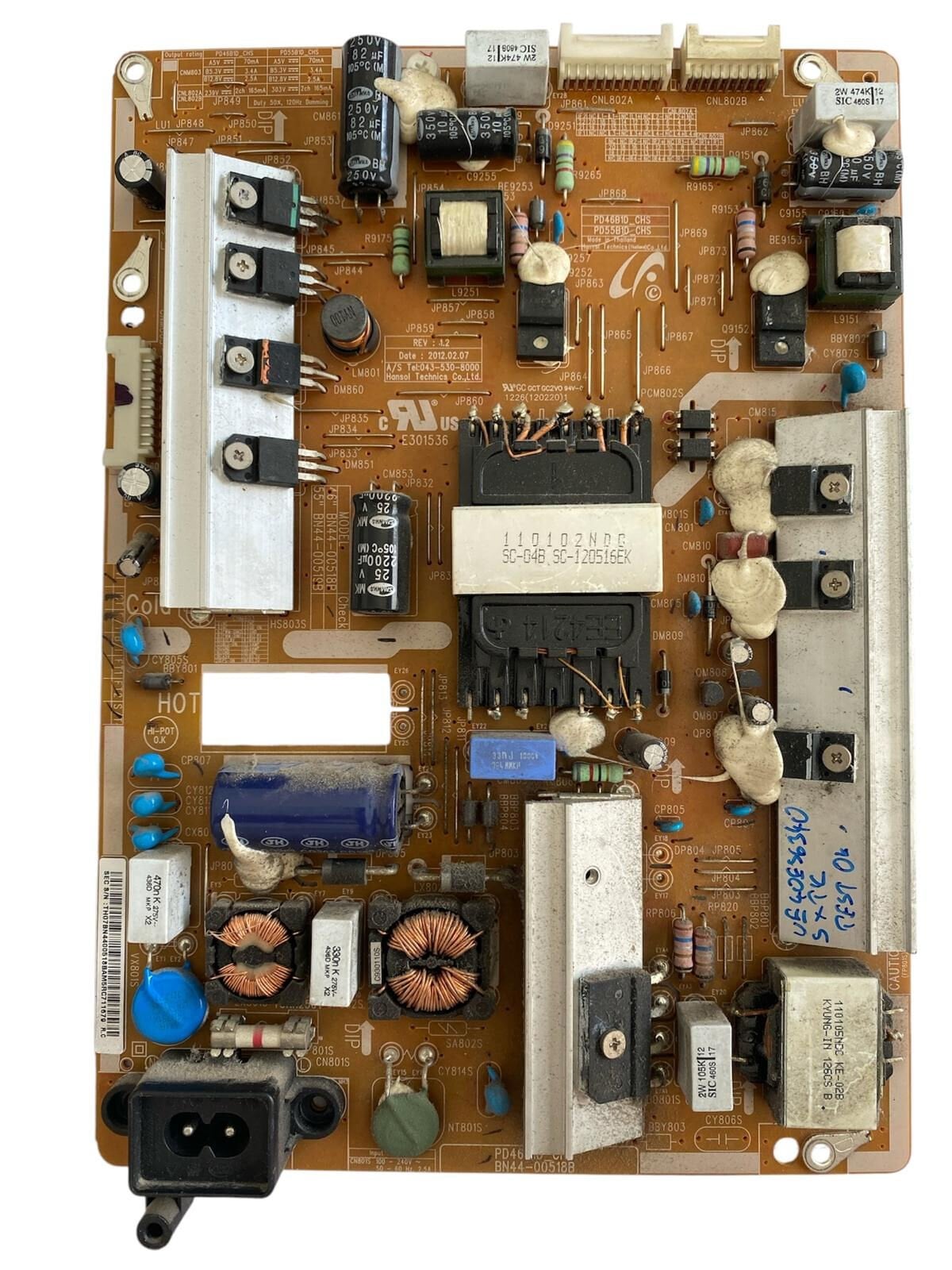

Kartın donanımsal anatomisi incelendiğinde; alt kısımda yer alan primer (HOT) yüksek gerilim şebeke giriş katında parazit sönümleyici çift EMI filtre bobini, beyaz kutu şeklinde X/Y parazit kondansatörleri ve ana giriş sigortası bulunur. Sol alt köşede şebeke dalgalanmalarını filtreleyen büyük yatay mavi CapXon / Samyoung 450V filtre kondansatörü mevcuttur. Kartın merkezinde, yüksek güçlü voltaj dönüşümünü ve izolasyonunu sağlayan 110102NDS SC-04B SC-120516EK kodlu büyük ana switching trafosu konumlandırılmıştır. Termal yönetimi maksimum düzeyde tutmak amacıyla güç transistörleri (MOSFET) ve doğrultucu şotki diyotları, kart üzerinde sol tarafta uzanan ve sağ alt şeritte yer alan geniş yüzeyli, mat gümüş renkli kalın alüminyum soğutucu bloklar (Heatsink) üzerine fabrikasyon olarak vidalanmıştır. Sağ alüminyum soğutucu bloğun üzerinde kalıcı mavi mürekkeple el yazısı ile işlenmiş "UE40ES6340 71TL TEST OK" şase kontrol ve model doğrulama ibaresi yer almaktadır. Üst şeritte ise panel içi LED barlara akım taşıyan CNL802A ve CNL802B kodlu beyaz LED sürücü soketleri ile sol üst tarafta anakarta giden ana besleme soket yapısı yer almaktadır.
