Samsung BN44-00519B Besleme Kartı PD55B1D_CHS Orijinal LED TV Power Board

Samsung markasının 46 inç (117 Ekran) ve 55 inç (140 Ekran) Slim LED televizyon serilerinde ortak olarak kullanılan orijinal Samsung / Hansol üretimi BN44-00519B (Fabrika kodu: PD46B1D_CHS / PD55B1D_CHS) şase kodlu televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by voltaj regülasyonları, ana kartı besleyen düşük voltaj akım hatları (A5V, B5V, B13V) ve büyük panel içi LED barlarını süren dâhili yüksek voltaj LED sürücü (driver) katı suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde dikey konumlandırılmış orijinal BN44-00519B fabrikasyon PCB kodlaması ve fabrika barkod etiketi yer almaktadır.

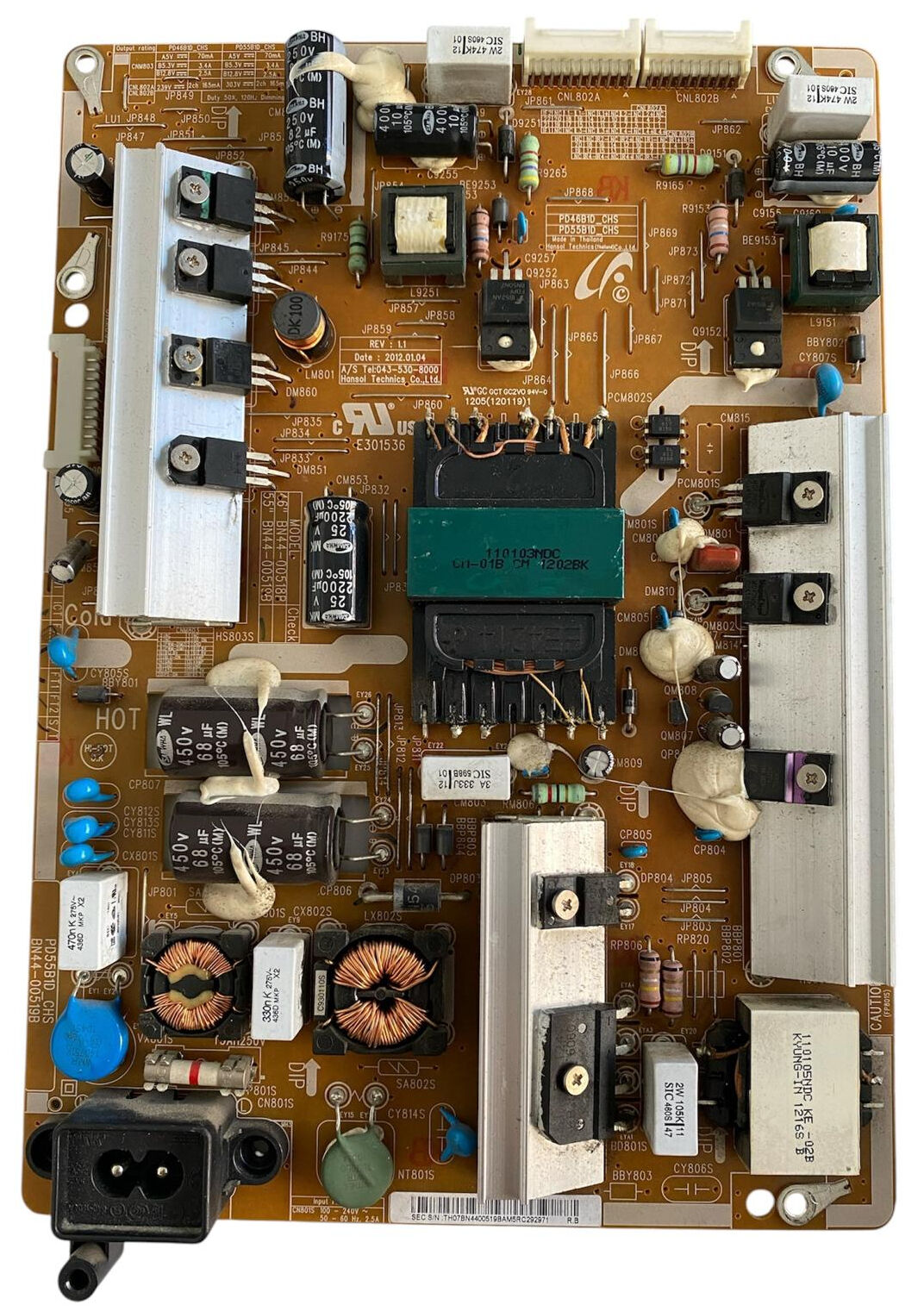

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): Sol alt köşedeki AC şebeke giriş soketinden giren akım; dikey sigorta, koruma varistörü, sarı kutupsuz MKP dalga bastırma kondansatörleri ve çift katlı sargılı şebeke EMI filtre bobinleriyle süzülür. Köprü diyot doğrultucu katı şebekeyi doğrultarak sol taraftaki 2 adet güçlü 450V 68µF yüksek voltaj ana filtre kondansatörüne aktarır. Alt taraftaki dikey yerleşimli geniş alüminyum soğutucu blok, primer katındaki PFC ve anahtarlama MOSFET'lerinin ısı dağılımını güvenle kontrol eder.

• SMPS ve Güç Yönetimi: Kartın merkezinde yer alan yeşil muhafazalı ana 110103NDC trafosu ve üst taraftaki yardımcı standby trafosu, bağlı oldukları yüksek hızlı PWM kontrol entegreleri ile sistemin ihtiyaç duyduğu regüleli gerilimleri yüksek verimle üretir.

• Sekonder Doğrultucu ve LED Sürücü Katı (COLD Bölgesi): Sağ tarafta boylu boyunca uzanan geniş alüminyum soğutucu blok, sekonder çıkışındaki yüksek hızlı doğrultucu şotki diyotlarının ısısını uzaklaştırır. Üst gruptaki zengin elektrolitik filtre kondansatörleri gerilimleri süzerek kararlı hale getirir. Sol üst köşedeki CNM803 soketi üzerinden ana karta kararlı DC besleme voltajları sağlanırken, üst kenardaki beyaz CNL802A ve CNL802B konnektör grupları üzerinden panel içi LED barlara (Backlight) regüleli yüksek DC gerilim gönderilir.
