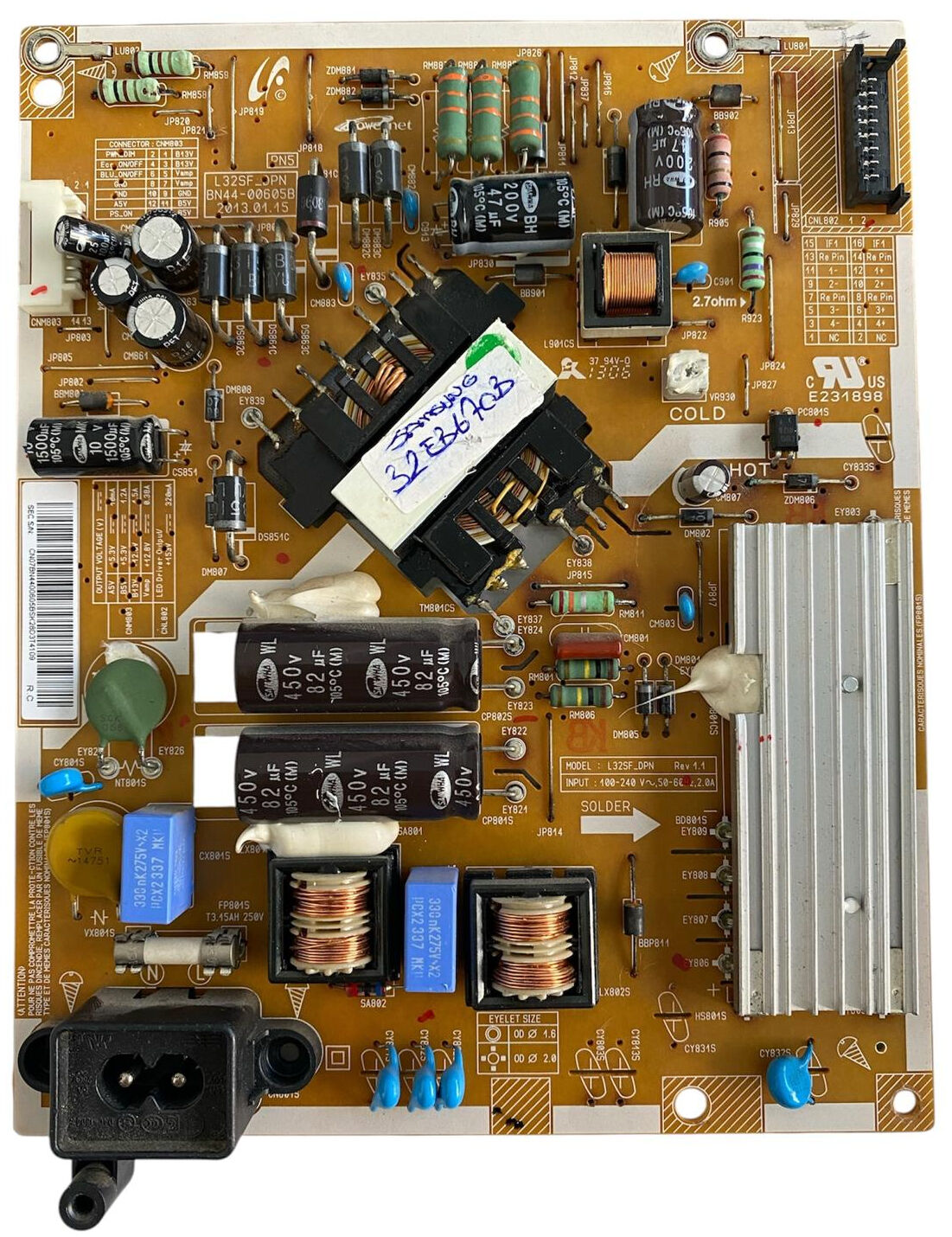

Samsung BN44-00605B Besleme Kartı L32SF_DPN Orijinal 32EB670B Güç Kartı
Samsung 32EB670B modeli başta olmak üzere Samsung markasının 32 inç (82 Ekran) Slim LED televizyon serilerinde yaygın olarak kullanılan orijinal Samsung üretimi BN44-00605B (Fabrika kodu: L32SF_DPN) şase kodlu televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by voltaj hatları, ana kart regülasyon akımları (A5V, B5V, B13V, Vamp) ve panel arkasındaki LED barları süren dâhili LED sürücü (driver) katı yük altında test cihazlarıyla titizlikle kontrol edilerek onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde L32SF_DPN BN44-00605B fabrikasyon şase baskısı ve orijinal fabrika seri numarası barkod etiketi yer almaktadır.
Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:
-
Giriş Filtre ve Primer Katı (HOT Bölgesi): Alt kısımdaki dikey entegre AC şebeke giriş soketinden giren akım; T3.45A cam sigorta, mavi renkli çift sargılı EMI filtre bobinleri, koruma varistörü ve kutupsuz filtre kondansatörleri ile süzülür. Güçlü doğrultucu katı şebekeyi temizleyerek kartın orta bölümünde yer alan 2 adet yatay konumlandırılmış SAMWHA marka 450V 82µF yüksek voltaj ana filtre kondansatörüne aktarır. Sağ kenardaki uzun dikey alüminyum soğutucu blok, primer katındaki yüksek voltaj anahtarlama MOSFET'lerinin ısı dağılımını mükemmel şekilde sağlar.
-
SMPS ve Voltaj Dönüşümü: Kartın merkezinde yer alan siyah-beyaz muhafazalı ana
TM801CStrafosu, bağlı olduğu yüksek hızlı PWM kontrol entegreleriyle birlikte sistemin ihtiyaç duyduğu regüleli voltajları yüksek verimle üretir. -
Sekonder Doğrultucu ve Çıkış Katı (COLD Bölgesi): Sol üst grupta yer alan zengin elektrolitik filtre kondansatörleri ve doğrultucu diyotlar, üretilen gerilimleri süzerek kararlı hale getirir. Sol üst köşedeki
CNM803soketi üzerinden ana karta stabil DC besleme sağlanırken, sağ üst köşedeki siyahCNL802konnektörü üzerinden panel içi LED barlara (Backlight) regüleli yüksek DC akım dağıtımı gerçekleştirilir.
