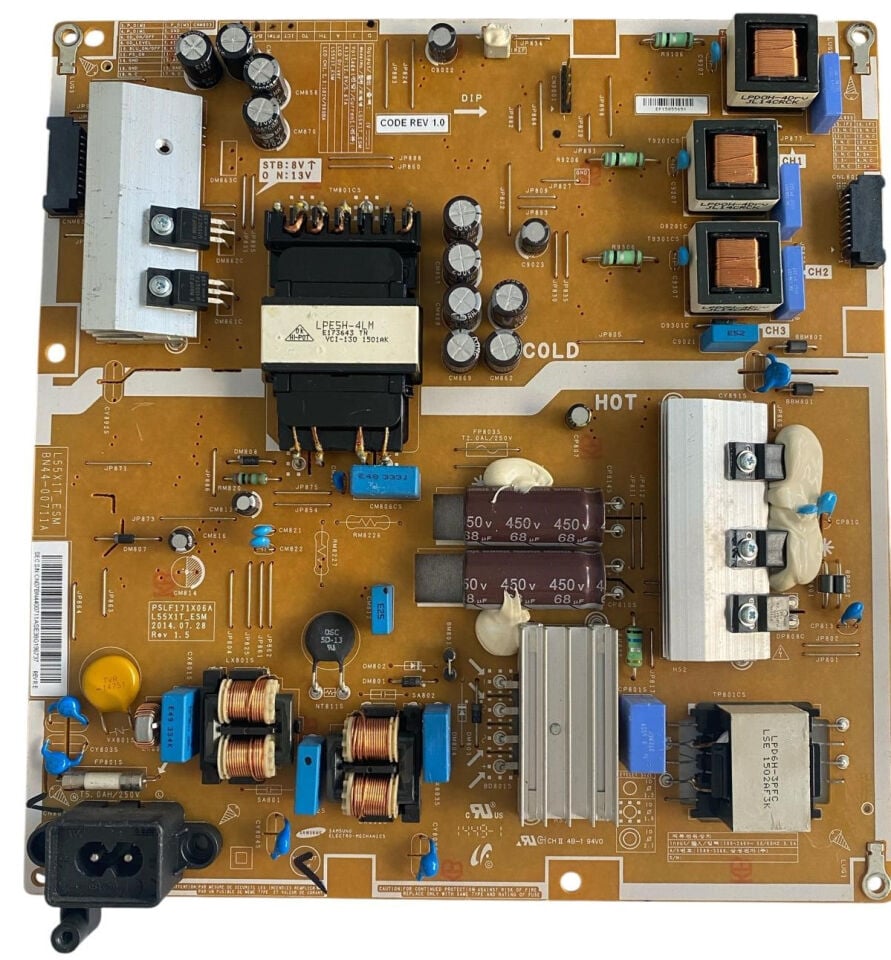

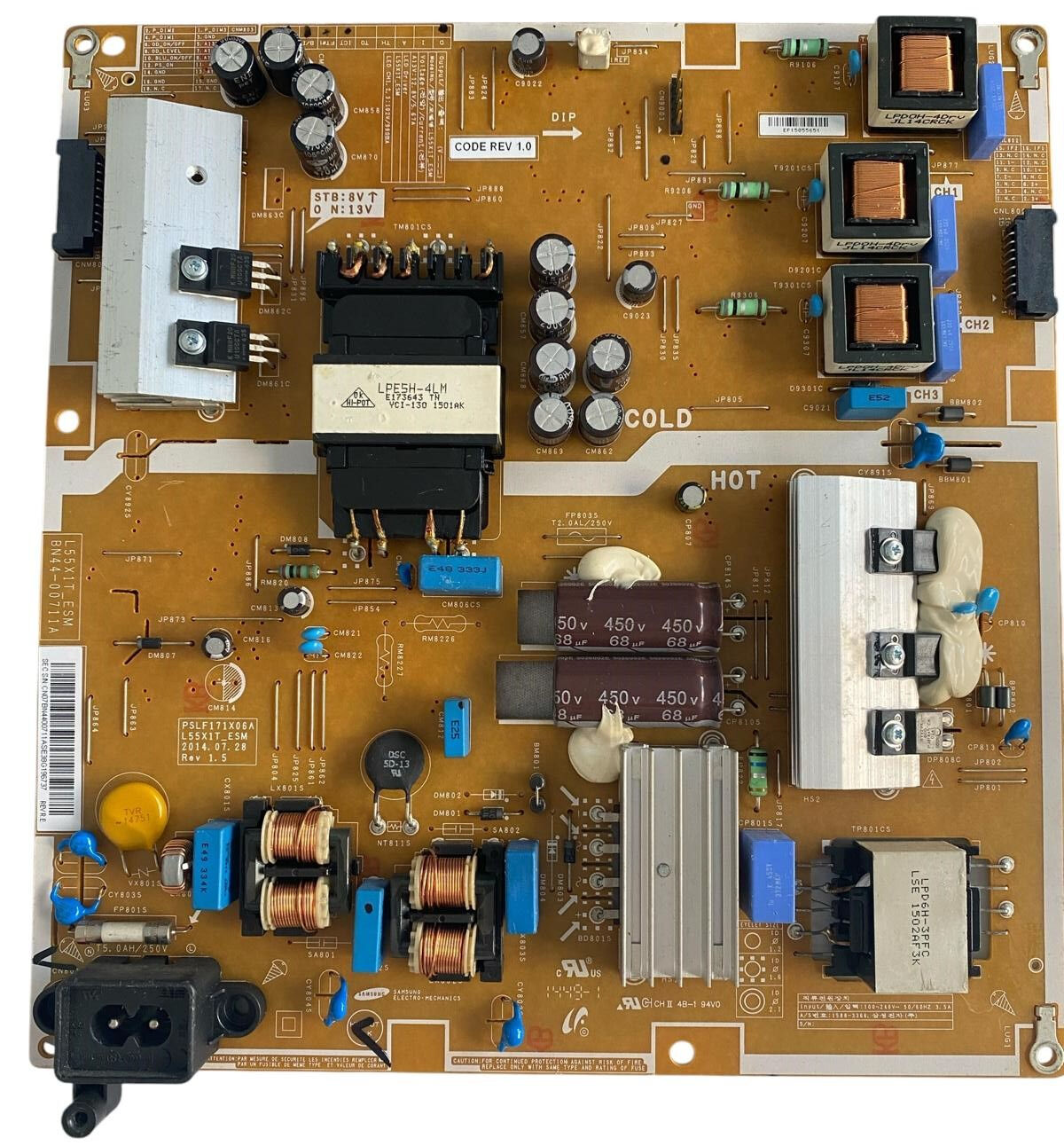

Samsung BN44-00711A Besleme Kartı Orijinal L55X1T_ESM PSLF171X06A UE55H6400 UE55H6200 55 inç Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Samsung markasının 55 inç Full HD Smart LED TV modellerinde (başta Samsung UE55H6400, UE55H6200, UE55H6500, UE55H6800, UE55H6270 serileri olmak üzere) kullanılan orijinal Samsung Electro-Mechanics üretimi BN44-00711A (Model Kodu: L55X1T_ESM / PCB Kodu: PSLF171X06A) dâhili LED sürücülü televizyon besleme kartıdır (Power Supply Unit / SMPS & LED Driver Combo Board). Teknik servis laboratuvarımızda stand-by voltaj hatları (STB 8V), ana kart, ses ve panel arka aydınlatma katlarını besleyen kararlı DC regülasyon çıkışları (ON 13V) ve multi-kanal dâhili LED sürücü çıkışları (CH1, CH2, CH3) suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde sol kenarda ipek baskı ile BN44-00711A ve L55X1T_ESM model kodları açıkça yer almaktadır.

Kartın donanımsal bileşenleri incelendiğinde:

• Giriş Filtre ve Primer Katı (PRIMARY / HOT Bölgesi): AC 100-240V şebeke giriş katından giren akım; T5.0AH / 250V emniyet sigortası, TVR varistör, 5D-13 NTC termistör, çift toroidal EMI filtre bobinleri ve X2/Y2 emniyet kondansatörleri ile süzülür. Doğrultucu katından geçen akım, yatay konumlandırılmış 2 adet yüksek kaliteli 450V 68µF (105°C) yüksek voltaj ana filtre kondansatörüne aktarılarak kararlı yüksek DC gerilime dönüştürülür.

• SMPS Güç Yönetimi ve Sekonder Katı (SECONDARY Bölgesi): LPE5H-4LM SMPS trafosu, alüminyum soğutucu bloklara monte edilmiş MOSFET ve doğrultucu diyot grupları ile anakart için gerekli olan kararlı STB 8V (Stand-by) ve ON 13V (Çalışma) DC gerilim hatlarını üretir.

• Dâhili Multi-Kanal LED Sürücü Katı: Kartın sağ üst sekonder katında yer alan bağımsız LED sürücü trafobobin blokları (LPD6H-40PU), yüksek voltaj filtre kondansatörleri ve kontrol elemanları, ekran arka aydınlatmasını sürmek için CH1, CH2, CH3 kanalları üzerinden kararlı akım aktarımı sağlar.
