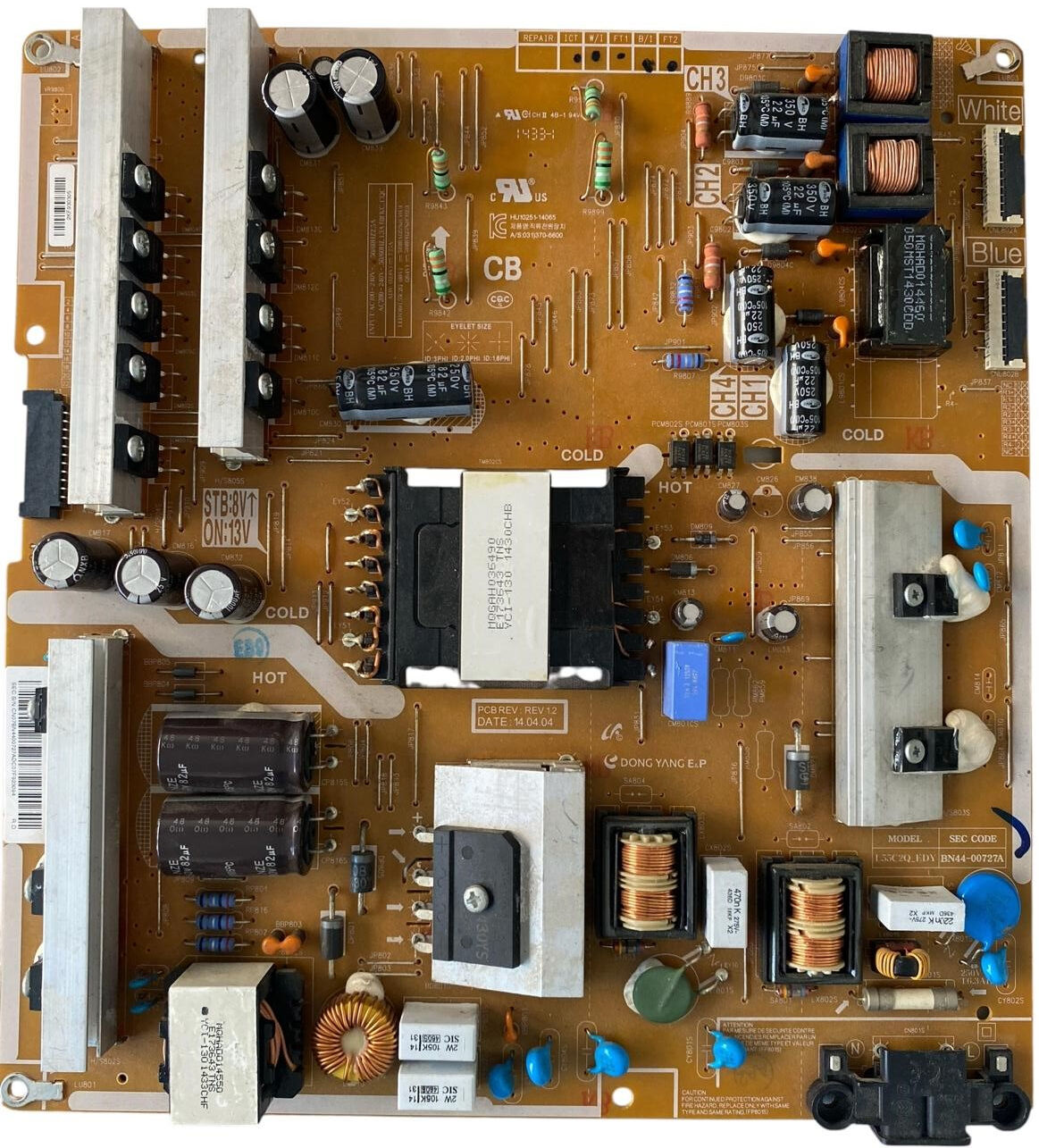

Samsung BN44-00727A Besleme Kartı Orijinal L55C2Q_EDY UE55H6870ASXTK UE55H6800 Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Samsung markasının 55 inç Curved (Kavisli) Smart LED TV modellerinde (başta Samsung UE55H6870ASXTK, UE55H6870, UE55H6800, UE55H6800AW modelleri olmak üzere) kullanılan orijinal Samsung / Dong Yang E.P üretimi BN44-00727A (Model Kodu: L55C2Q_EDY) dâhili LED sürücülü televizyon besleme kartıdır (Power Supply Unit / SMPS & Driver Combo Board). Teknik servis laboratuvarımızda stand-by (8.1V), ana kart çalışma besleme gerilimleri (13V) ve panel arka aydınlatmasını besleyen dâhili 4 kanallı yüksek voltaj LED sürücü katları (CH1-CH4) suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerindeki bilgi etiketlerinde ve PCB ipek baskısında BN44-00727A ve L55C2Q_EDY kodları açıkça yer almaktadır.

Kartın donanımsal bileşenleri incelendiğinde:

• Giriş Filtre ve Primer Katı (PRIMARY / HOT Bölgesi): AC 100V-240V şebeke giriş katından giren akım; emniyet sigortası, varistörler, X/Y filtre kondansatörleri ve çift EMI bobin yapısından geçirilerek süzülür. Güçlü Dong Yang PFC katından geçen akım, yüksek gerilimli ana filtre kondansatörleri ve merkezdeki devasa YC1-130 trafo bloğu üzerinden kararlı DC gerilime dönüştürülür.

• SMPS Güç Yönetimi ve Sekonder Katı (SECONDARY / COLD Bölgesi): Geniş alüminyum soğutucu panellere monte edilmiş yüksek akımlı doğrultucu mosfet/diyotlar ve filtre kondansatör grupları ile anakart için gerekli olan 8.1V St-by ve 13V besleme hatlarını tamamen stabil bir şekilde üretir.

• Dâhili 4-Kanal LED Sürücü Katı (Sağ Üst Bölge): Kartın sağ üst tarafına entegre edilmiş 4 bağımsız kanal sürücü devresi (CH1, CH2, CH3, CH4), 350V yüksek voltaj kondansatörleri ve özel sürücü trafomuz vasıtasıyla kavisli LED panel barlarına tam kararlı akım sağlar.
