Samsung BN44-00741A Besleme Kartı L65G4P Orijinal UE65H6400 Power Board PSLF311G06A

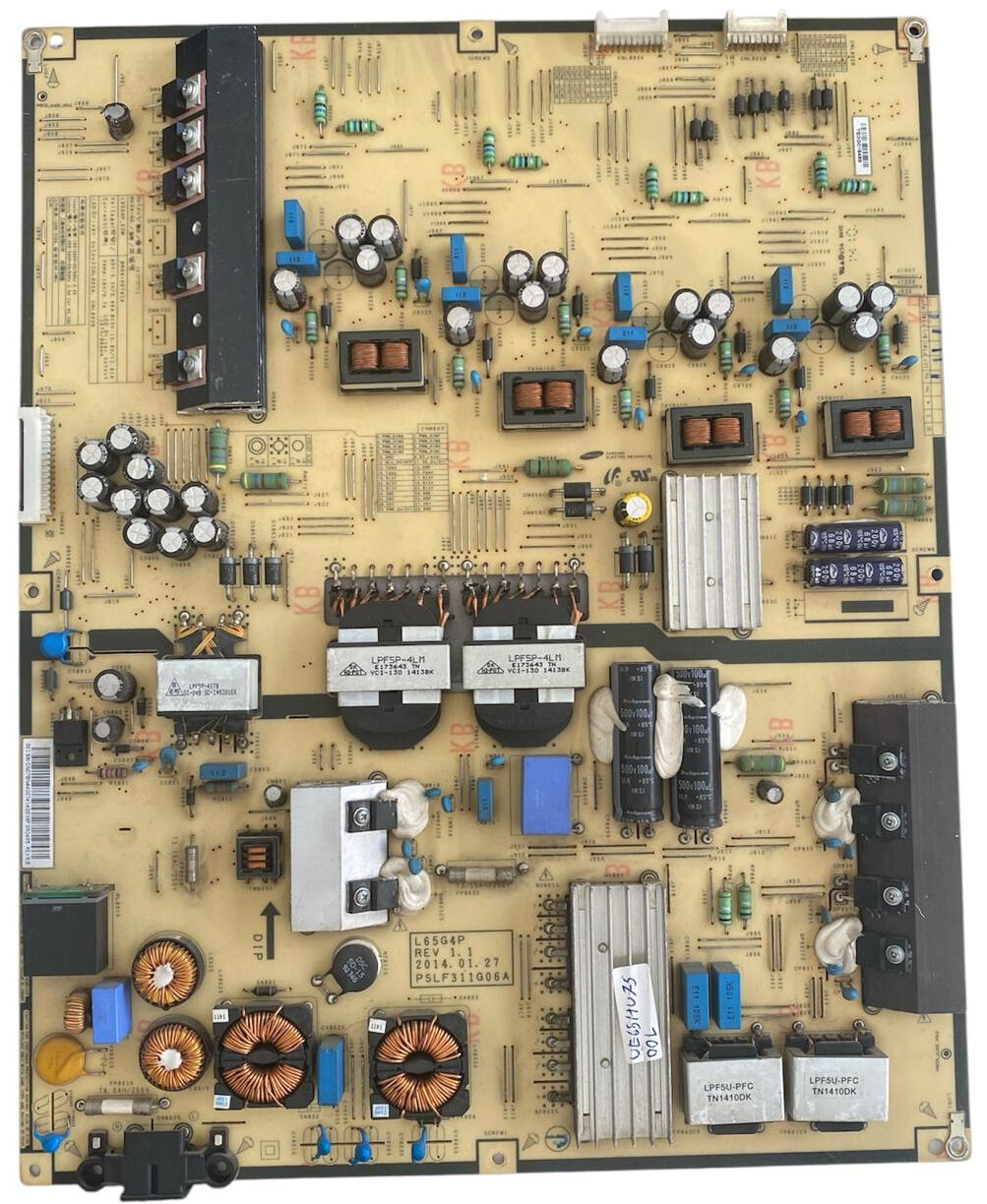

Samsung markasının 65 inç (165 Ekran) akıllı 3D Slim LED TV serilerinde (başta UE65H6400, UE65H6500 ve UE65H6000 serileri olmak üzere) kullanılan orijinal Samsung üretimi BN44-00741A (Şase kodu: L65G4P / PSLF311G06A) kodlu televizyon besleme kartıdır (Power Supply Unit / PSU). Teknik servis laboratuvarımızda stand-by voltaj hatları, ana kartı besleyen kararlı DC regülasyon akımları ve arka aydınlatma LED barlarını süren yüksek voltaj LED sürücü katı suni yük altında test cihazlarıyla titizlikle kontrol edilerek onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kart üzerinde alt-orta kısımda konumlandırılmış orijinal L65G4P REV 1.1 fabrikasyon PCB baskısı ve orijinal fabrika teknik etiketleri yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): Sol alt köşedeki standart AC şebeke giriş soketinden giren akım; gecikmeli sigorta, NTC termistör, çift sargılı EMI filtre bobinleri ve kutupsuz mavi filtre kondansatörleri ile süzülür. Köprü diyot katından geçen doğrultulmuş gerilim, sağ alt köşedeki çiftli LPF5U-PFC aktif PFC bobinleri ve sağ-orta kısımdaki 2 adet dikey konumlandırılmış yüksek kaliteli 500V 100µF yüksek voltaj ana filtre kondansatörleri tarafından kararlı hale getirilir. Soğutucu bloklara bağlı güçlü MOSFET'ler şebeke akımını yüksek frekansta anahtarlar.

• SMPS ve LED Sürücü (Driver) Katı: Kartın merkezinde yer alan LPF5P-4LM kodlu çiftli yüksek voltaj trafoları, bağlı oldukları LED sürücü entegreleriyle birlikte dev ekrandaki arka aydınlatma (LED bar) grubunun ihtiyaç duyduğu yüksek kararlı DC voltajı üretir. Sol orta kısımda konumlandırılmış elektrolitik kondansatör grubu ise çıkış voltajlarını kararlı hale getirir.

• Sekonder Doğrultucu ve Dağıtım Katı (COLD Bölgesi): Üst kenarda dikey yerleşimli soket grubu üzerinden ana karta stand-by (5V), ana besleme (13V) ve kontrol sinyalleri iletilir. Sol kenarda dikey konumlandırılmış geniş konnektör grubu üzerinden ise panel içi LED barlara yüksek voltajlı regüleli DC akım güvenle dağıtılır.
