Samsung BN44-00801A Besleme Kartı L32SF_FSM Orijinal Power Supply

Samsung marka 32 inç (32") LED televizyon serileriyle %100 uyumlu, Samsung Electro-Mechanics tarafından yüksek parça kalitesiyle üretilmiş orijinal BN44-00801A (Model No: L32SF_FSM) kodlu televizyon besleme kartıdır (Power Supply Unit). Teknik servis laboratuvarımızda ana kartı ve işlemciyi besleyen A13V / 2.87A stabil gerilim hattı ile panel içi arka aydınlatmayı besleyen 101V / 450mA LED driver sürücü çıkışları suni yük altında test cihazlarıyla kontrol edilerek kararlılığı onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın sağ üst katmanındaki PCB yüzeyinde BN44-00801A ve L32SF_FSM kodları açıkça tescil edilmiştir.

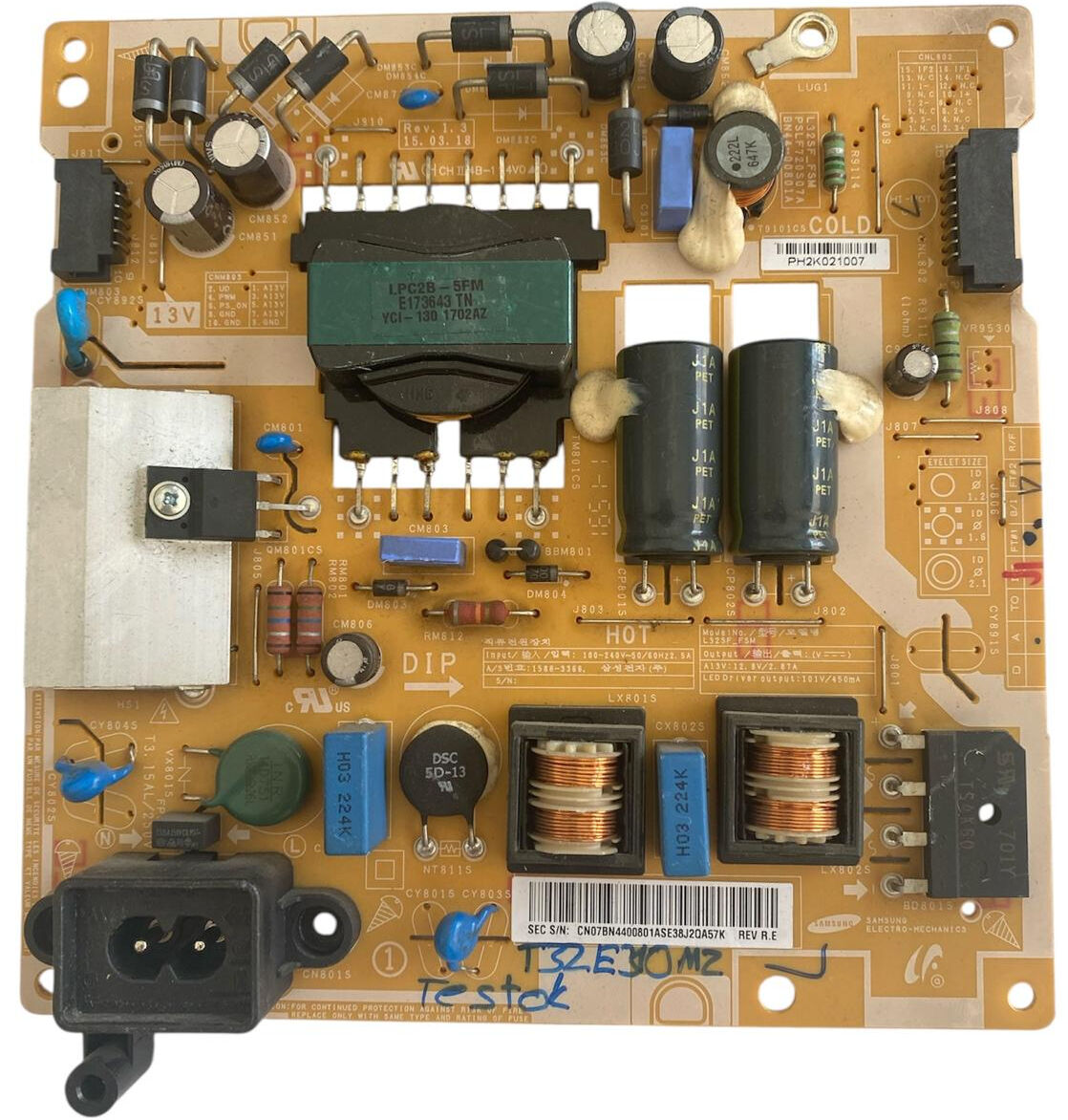

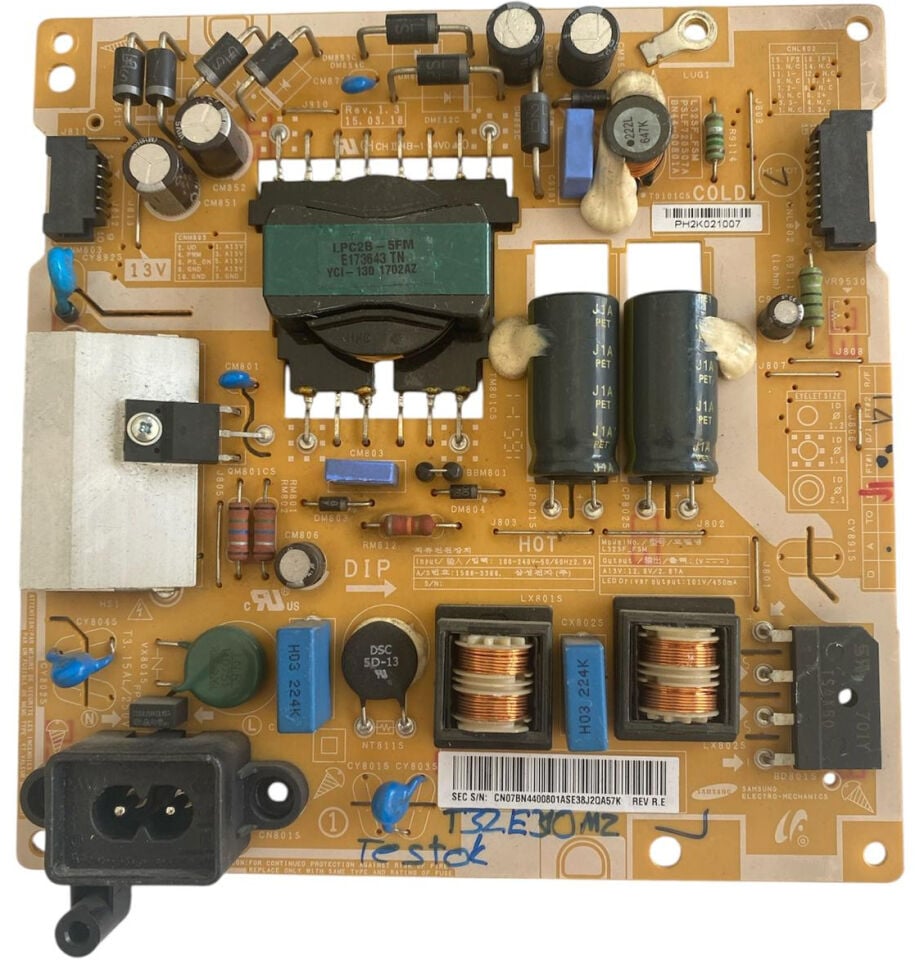

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve HOT Katı: Sol alt köşede siyah renkli 2 pinli AC 220V şebeke giriş soketi ve hemen üzerinde T3.15AL/250V koruma sigortası yer alır. Giriş şeridinde şebeke gürültülerini süzmek için konumlandırılmış yan yana ikiz kare bakır sargılı EMI bobin yapısı, mavi disk kondansatörler ve dairesel siyah termistör mevcuttur. Girişin hemen üzerinde doğrultulan akımı pürüzsüz hale getiren 2 adet dikey yan yana konumlandırılmış siyah renkli yüksek voltaj ana filtre kondansatörü kümelenmiştir.

• Isı Yönetimi ve Güç Trafosu: Kartın sol tarafında yüksek yük altında çalışan anahtarlama MOSFET'lerini serin tutmak amacıyla yerleştirilmiş 1 adet gümüş renkli alüminyum soğutucu blok (heatsink) mimarisi mevcuttur. Üst-orta bölümde ise sistemin ana voltaj dönüşümünü gerçekleştiren üstü yeşil yalıtım etiketli büyük LPC2B-5FM kodlu kare ana trafo bloku yer almaktadır.

• Sekonder Çıkış ve Sürücü Katı (COLD Bölgesi): Sol üst köşede ana karta temiz gerilim taşıyan dikey siyah renkli 13V çoklu pin konnektör yuvası ve gerilim filtreleyici elektrolitik kondansatör grupları sıralanmıştır. Sağ üst köşede ise panel içi LED barlara kararlı akım gönderen dikey siyah renkli LED sürücü çıkış konnektörü yer almaktadır.
