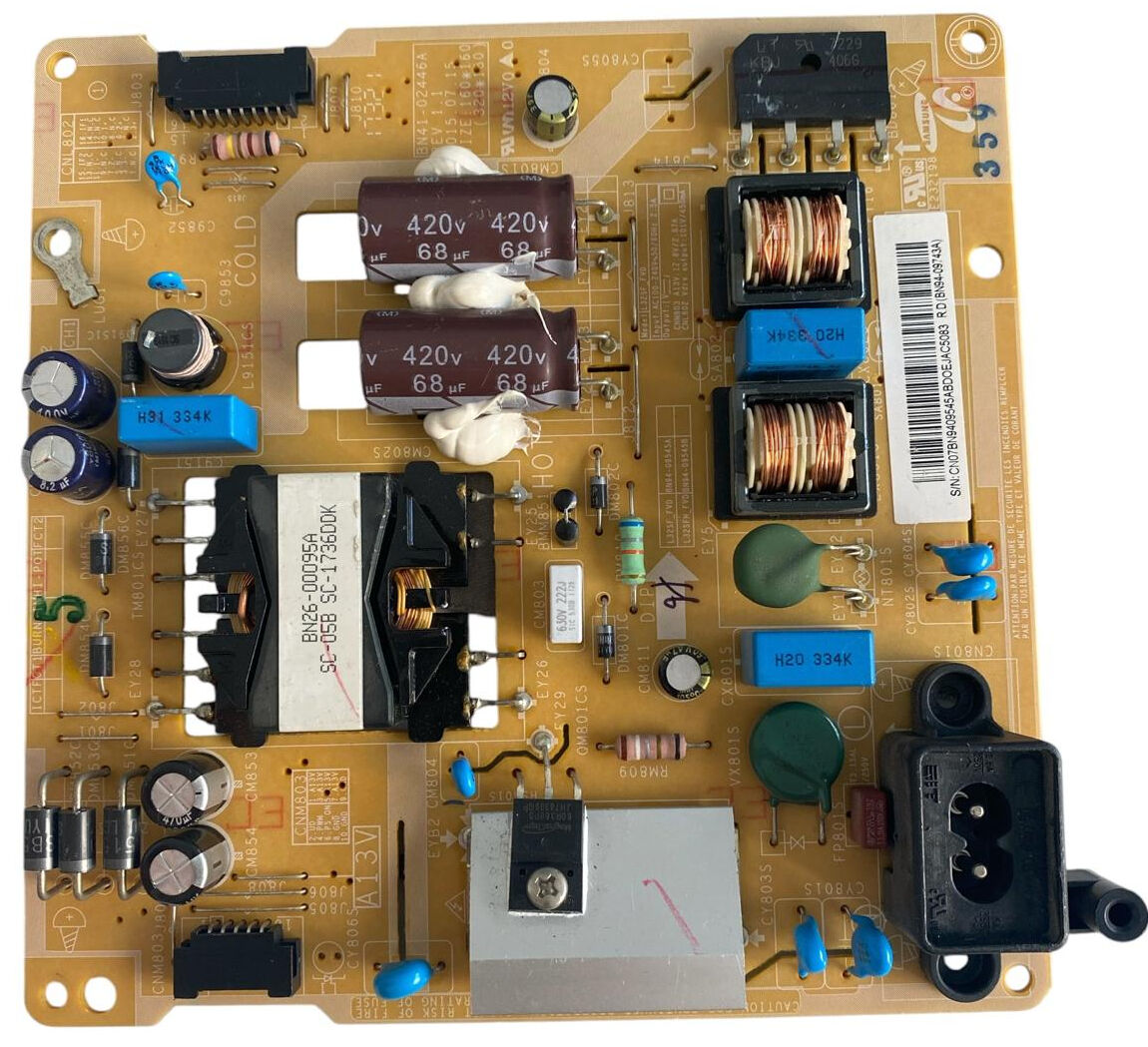

Samsung BN44-00851A Besleme Kartı Orijinal BN41-02446A L32SF_FVD UE32J5200 UE32J4500 32 inç Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Samsung markasının 32 inç J ve K serisi Smart LED TV modellerinde (başta Samsung UE32J5200, UE32J5250, UE32J5270, UE32J4500, UE32K4100, UE32K5100, UN32J5205 serileri olmak üzere) kullanılan orijinal Samsung Electro-Mechanics üretimi BN44-00851A (PCB Kodu: BN41-02446A / Model Kodu: L32SF_FVD / Alternatif Kodlar: BN44-00852A / BN94-09743A) dâhili LED sürücülü televizyon besleme kartıdır (Power Supply Unit / SMPS & LED Driver Combo Board). Teknik servis laboratuvarımızda ana kart ve ses katlarını besleyen kararlı DC regülasyon çıkışları (A13V / 12.8V 1.87A) ve ekran LED barlarını süren dâhili yüksek voltaj sürücü hatları (101V / 450mA) suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde ipek baskıda BN41-02446A PCB kodu, tablosunda BN44-00851A ve etiketinde BN94-09743A kodları açıkça yer almaktadır.

Kartın donanımsal bileşenleri incelendiğinde:

• Giriş Filtre ve Primer Katı (PRIMARY / HOT Bölgesi): AC 100V-240V şebeke giriş katından giren akım; T3.15AL 250V seramik emniyet sigortası, NTC termistör, mavi X2 emniyet kondansatörleri, çift EMI filtre bobinleri ve KBJ 406G köprü diyot ile süzülür. Active PFC katından geçen akım, 2 adet yan yana dizilmiş Samyoung 420V 68µF (105°C) yüksek voltaj ana filtre kondansatörüne ve BN26-00095A trafosuna aktarılarak kararlı yüksek DC gerilime dönüştürülür.

• SMPS Güç Yönetimi ve Sekonder Katı (SECONDARY / COLD Bölgesi): Geniş döküm alüminyum soğutucu panellere monte edilmiş MOSFET ve doğrultucu diyot grupları ile anakart için gerekli olan kararlı 12.8V (1.87A) DC gerilim hattını üretir.

• Dâhili LED Sürücü Katı: Kartın sol üst sekonder katında yer alan sürücü bileşenleri ve filtre kondansatörleri, CNL802 soketi üzerinden panel arka aydınlatması için 101V / 450mA kararlı gerilim aktarımı sağlar.
