Samsung BN44-00852A Besleme Kartı L48MSF_FDY Orijinal 40'' J Serisi Power Board

Samsung 40 inç (102 Ekran) Slim LED televizyon modelleriyle (Özellikle UE40J5200, UE40J5200AU, UE40J5270, UE40J5300 vb. J serisi dahili uydulu cihazlar) %100 uyumlu orijinal BN44-00852A (Model: L48MSF_FDY) kodlu televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda ana kart besleme çıkış hatları (STB: 8V / ON: 13V), stand-by kontrol devreleri ve dâhilî inverter LED driver voltaj regülasyonları suni yük altında test cihazlarıyla kontrol edilerek kararlılığı onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın orta-sağ şeridinde L48MSF_FDY (BN44-00852A / BN44-00852B) tescil kodları net bir şekilde basılmıştır.

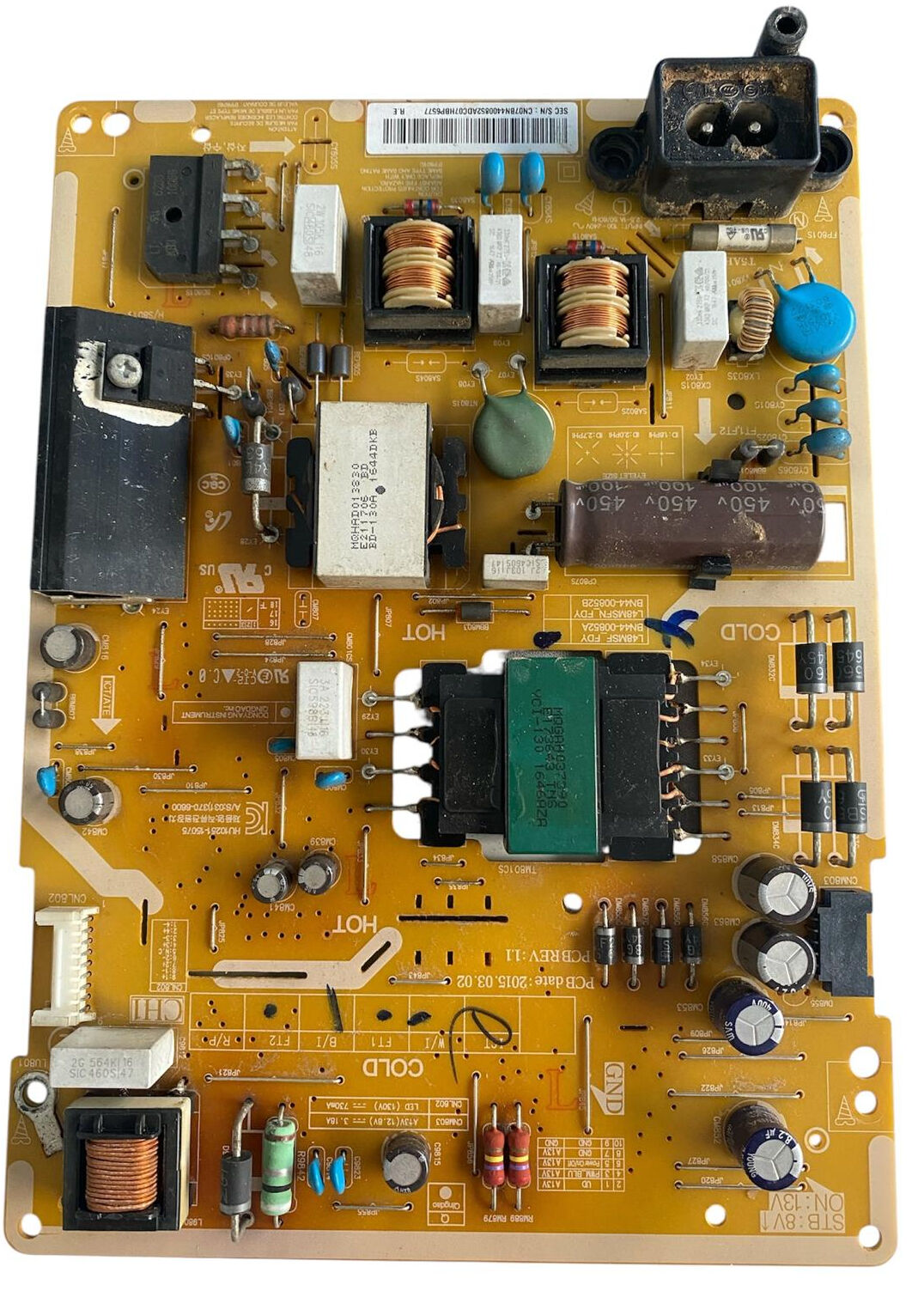

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Doğrultucu Katı (HOT Bölgesi): Sağ üst köşeden giren AC şebeke akımı, dikey koruma sigortası ve yan yana dizilmiş EMI filtre bobinleri üzerinden süzülür. Sol tarafta yer alan geniş siyah alüminyum soğutucu blok, yüksek frekanslı güç MOSFET'lerinin kararlı ısı değerlerinde kalmasını sağlar. Orta-sağ kısımda konumlandırılan 1 adet yatay kalın kahverengi yüksek voltaj ana filtre kondansatörü (450V) primer katının enerji depolama omurgasını oluşturur.

• Merkez Güç Dönüşümü: Kartın tam ortasında voltaj kademelemesini güvenle ayıran, üzerinde yeşil koruma bandı bulunan dikey yerleşimli YCI-130 dâhili izolasyonlu ana güç trafosu yer almaktadır.

• Doğrultucu ve Çıkış Katı (COLD Bölgesi): Sağ alt köşede yer alan filtre elektrolitik kondansatör grubu ve doğrultucu diyotlar, ana kartın ihtiyaç duyduğu stabil DC akımı CNM803 soketi üzerinden sisteme iletir. Kart üzerinde teknik personel için STB: 8V ve ON: 13V kılavuz voltaj baskıları mevcuttur.
