Samsung BN44-00872A Besleme Kartı – UE55K6500 L55E1_KDY Orijinal Çıkma Power Supply

Samsung'un premium kavisli akıllı televizyon serilerinden olan Samsung UE55K6500 (55 inç / 139 Ekran) Curved Full HD Smart LED TV modeliyle birebir uyumlu orijinal güç besleme (Power Supply) kartıdır. Cihazın yüksek performanslı dahili işlemci mimarisine sahip anakartını besleyen ve kavisli ekran yapısının homojen aydınlatılmasını sağlayan yüksek voltajlı LED barlarını (Backlight) kararlı bir şekilde süren orijinal enerji modülüdür. Kart üzerinde fabrikasyon çıkış değerleri olarak STB: 7.5V ve ON: 11.8V regüle çıkış şeması yer almaktadır.

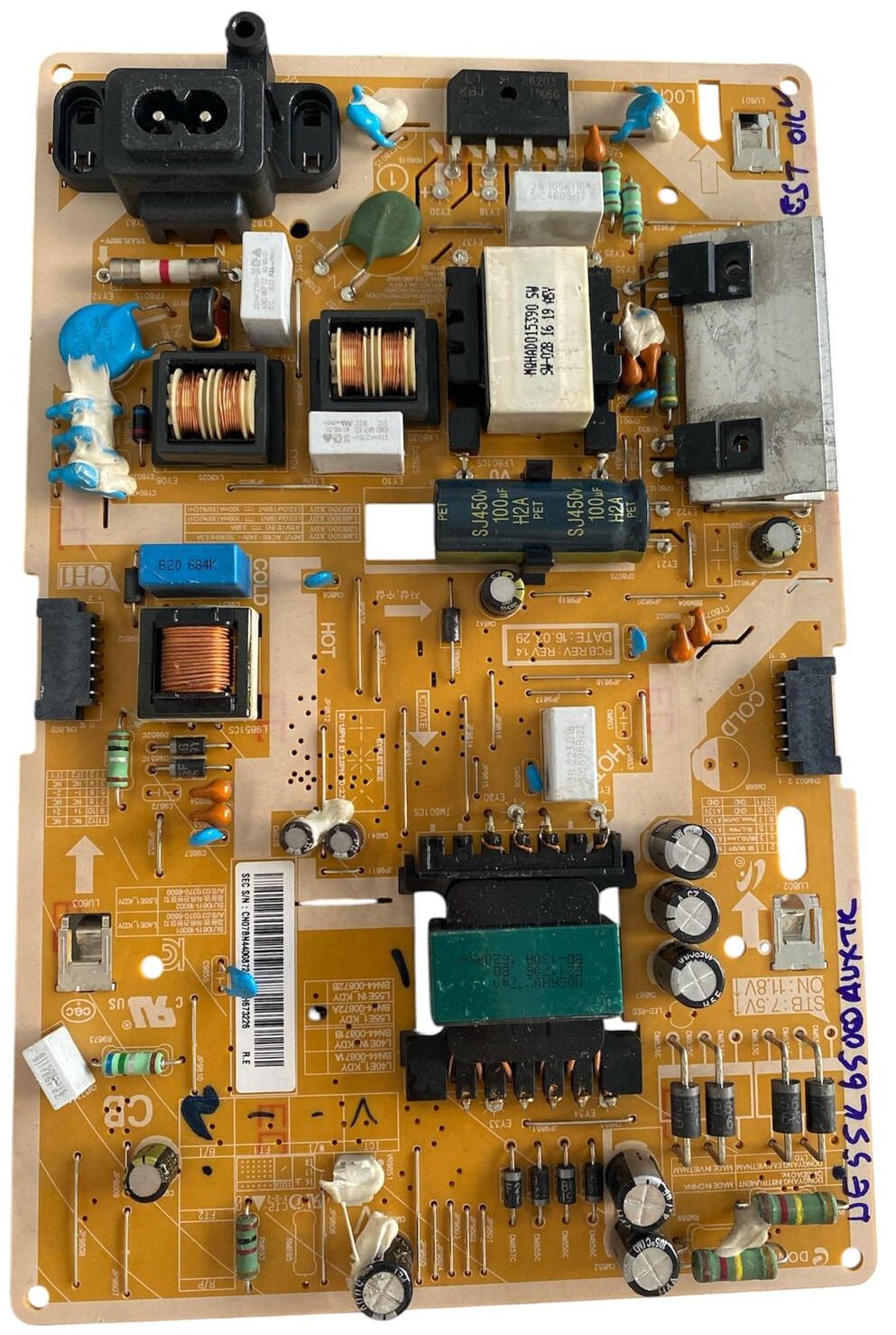

Kartın teknik anatomisi ve donanım bileşenleri incelendiğinde; sol üst primer (HOT) canlı bölgede dikey konumlandırılmış AC şebeke akım giriş soketi, hemen altında akım koruma sigortası, yüksek frekans filtre bobinleri ve şebeke parazit sönümleyici kondansatörler yer alır. Kartın merkezinde, yüksek akım dalgalanmalarını filtreleyen iki adet yan yana konumlandırılmış SJ450V 100µF yüksek kaliteli büyük tüp filtre kondansatörü bulunur. Bu kondansatörlerin hemen sağında, kartın termal dengesini koruyan kalın alüminyum soğutucu blok üzerine monte edilmiş güç transistörleri (MOSFET) yer almaktadır. Sekonder (COLD) izole bölgede ise ana voltaj dönüşümünü sağlayan MOGAH0729A kodlu büyük dikey switching trafosu ve kartın alt-sağ kenarında anakart ile panel aydınlatma hatlarına akım dağıtan çoklu pin soket yapıları konumlandırılmıştır.
