Samsung BN44-00873A Besleme Kartı L65E6N_KSM Orijinal 55'' K Serisi Power Board

Samsung 55 inç (140 Ekran) Slim LED televizyon modelleriyle (Özellikle UE55K5500, UE55K5500AU, UE55K5600, UE55K6000 vb. K serisi akıllı cihazlar) %100 uyumlu orijinal BN44-00873A (Model: L65E6N_KSM) kodlu televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda ana kart besleme çıkış hatları (STB: 7.5V / ON: 11.8V), stand-by kontrol devreleri ve dâhilî inverter LED driver voltaj regülasyonları suni yük altında test cihazlarıyla kontrol edilerek kararlılığı onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın alt şeridinde L65E6N_KSM (BN44-00873A) tescil kodu net bir şekilde basılmıştır.

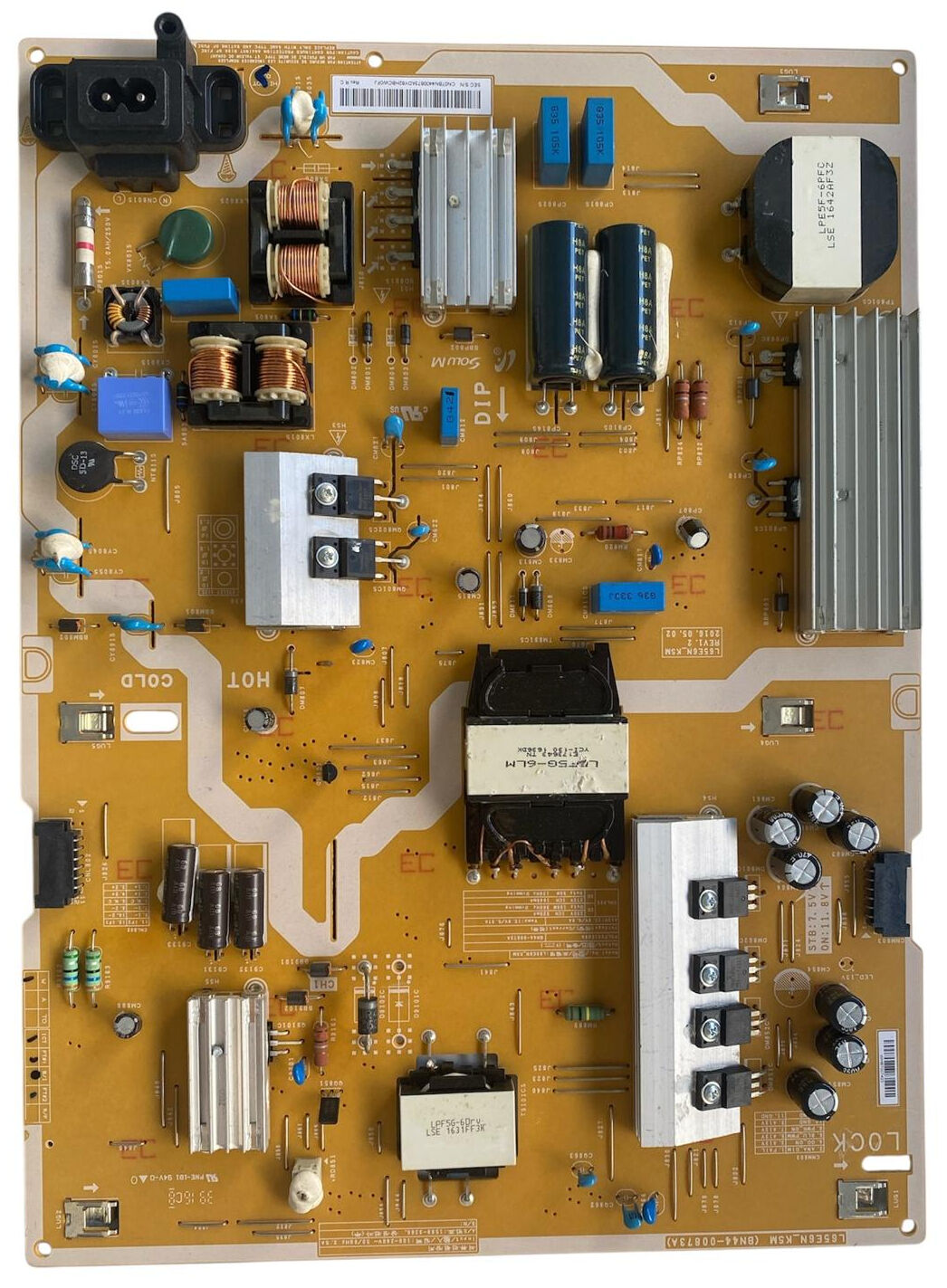

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve PFC Katı (HOT Bölgesi): Sol üst köşeden giren AC şebeke akımı, dikey sigorta ve çift katlı EMI filtre bobinleri üzerinden süzülür. Sağ üst köşede yer alan yüksek verimli, yuvarlak siyah muhafazalı LPE5F-6PFC (LSE 1642AF32) aktif güç faktörü düzeltme (PFC) bobini ve hemen solundaki 2 adet dikey siyah yüksek voltaj ana filtre kondansatörü primer katının omurgasını oluşturur.

• Merkez Güç Dönüşümü: Kartın tam ortasında voltaj kademelemesini güvenle ayıran dikey yerleşimli LPF5G-6LM dâhili izolasyonlu ana güç trafosu yer almaktadır. Trafonun solunda ve altında yer alan alüminyum plaka soğutucular yüksek frekanslı güç MOSFET'lerinin kararlı ısı değerlerinde kalmasını sağlar.

• Doğrultucu ve Çıkış Katı (COLD Bölgesi): Sağ alt köşede yer alan geniş dikey alüminyum soğutucuya bağlı schottky diyotlar ve hemen yanındaki kararlı filtreleme sağlayan elektrolitik kondansatör grubu, ana kartın ihtiyaç duyduğu stabil DC akımı CNM803 soketi üzerinden sisteme iletir. Kart üzerinde teknik personel için STB: 7.5V ve ON: 11.8V voltaj kılavuz baskıları mevcuttur.
