Samsung BN44-00876A Besleme Kartı – L55E6_KHS 49MU7400 Orijinal Çıkma Power Supply

Samsung’un yüksek çözünürlüklü ve akıllı 49MU7400, 49NU7400 serileri ile uyumlu diğer 49 inç ila 55 inç geniş ekran ($123\text{ Ekran} - 140\text{ Ekran}$) LED televizyon modelleri için tasarlanmış, BN44-00876A parça numaralı orijinal çıkma televizyon besleme (Power Supply) kartıdır. Cihazın ana kartı (Main Board) için milisaniyelik gecikmesiz kararlı çalışma voltajları üreten ve panel içindeki akıllı Edge/Direct LED aydınlatma gruplarını yüksek akım korumasıyla besleyen, endüstriyel standartlarda üretilmiş bir güç şasisidir. Açık kahverengi dalga lehimli PCB katmanı üzerine inşa edilmiştir.

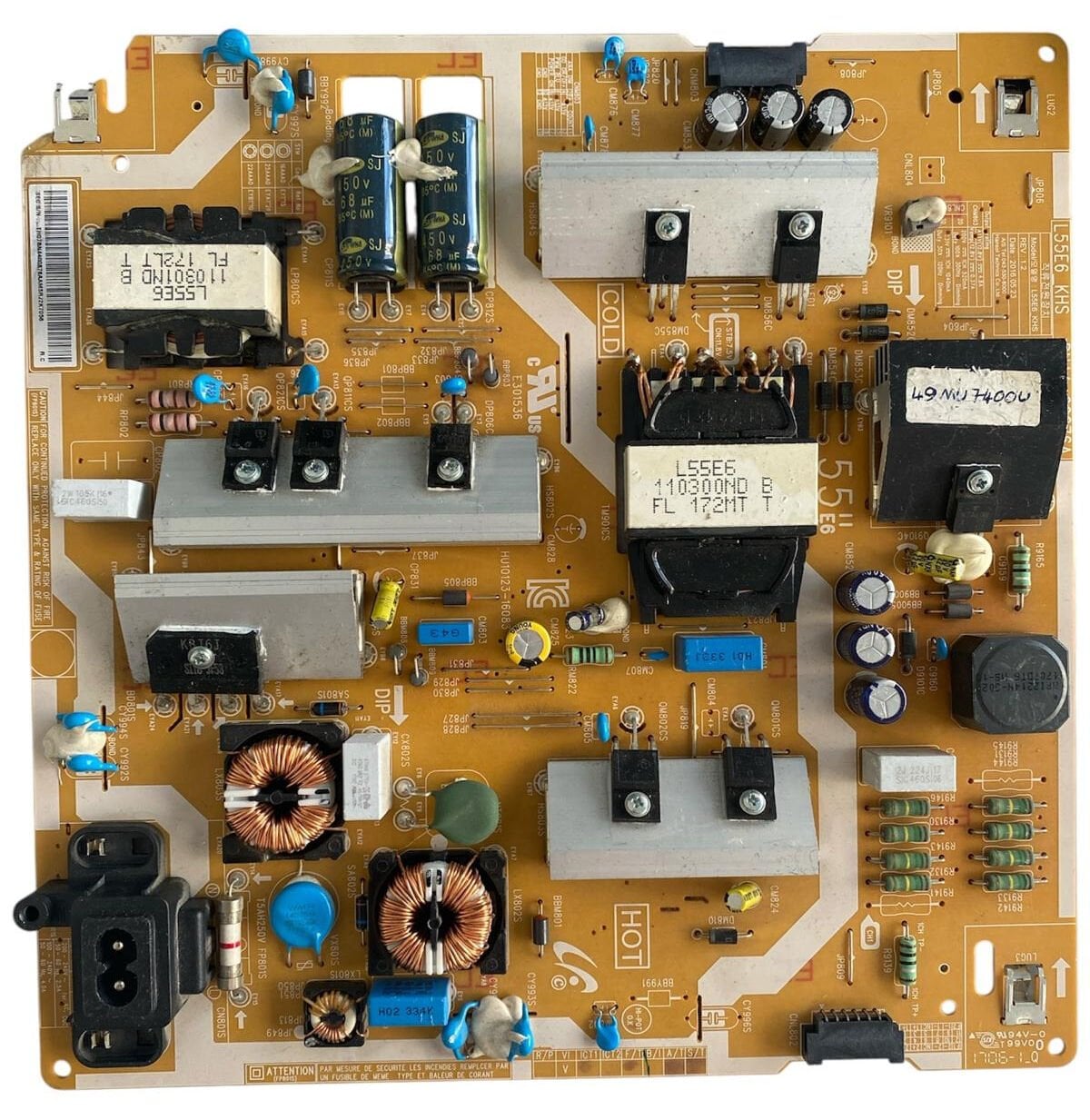

Kartın teknik bileşen mimarisi incelendiğinde; şebeke filtresi katmanında çift sargılı EMI sönümleme bobinleri, mavi yüksek voltaj emniyet kondansatörleri, aşırı akım koruma sigortası (T5AH250V) ve şebeke dalgalanmalarını filtreleyen elemanlar bulunur. Sistemin merkezinde duran yüksek frekanslı iki ana trafo modülü, voltaj regülasyonunu ve anahtarlamayı üstlenir. Giriş ve çıkış filtre hatlarında $105^\circ\text{C}$ yüksek ısı mukavemetine sahip SJ serisi elektrolitik dikey kondansatör grupları kullanılmıştır. Kart üzerindeki yüksek güçlü mosfetler, anahtarlama elemanları ve sekonder diyot grupları, termal kararlılığı en üst düzeyde tutmak amacıyla dikey yerleşimli 4 adet geniş yüzeyli bağımsız alüminyum soğutucu blok üzerine vidalanmıştır. Sağ kısımdaki soğutucu plaka üzerinde 49NU7400 ve kartın sol kenarındaki beyaz kuşe etiket üzerinde BN44-00876A ile L55E6_KHS fabrikasyon parça kodları yer almaktadır.
