Samsung BN94-02102F Ana Kart Orijinal BN41-01063B Sapphire LCD TV Mainboard

Samsung markasının eski nesil yüksek segment (A656, A615 vb. serileri) 40 inç, 46 inç ve 52 inç Full HD LCD televizyon modelleriyle uyumlu orijinal BN94-02102F (Şase: BN41-01063B) kodlu televizyon ana kartıdır (Mainboard). Teknik servis laboratuvarımızda tüm HDMI kaynak geçişleri, Scart ve komponent sinyal çözünürlükleri, dâhilî tuner analog/dijital yayın testleri ve panel LVDS veri iletim hatları test cihazlarıyla tek tek kontrol edilerek kararlılığı onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kart üzerinde fabrikasyon 2008.07.28 tasarım tarihi ve SAPPHIRE 52 563A revizyon verileri yer almaktadır.

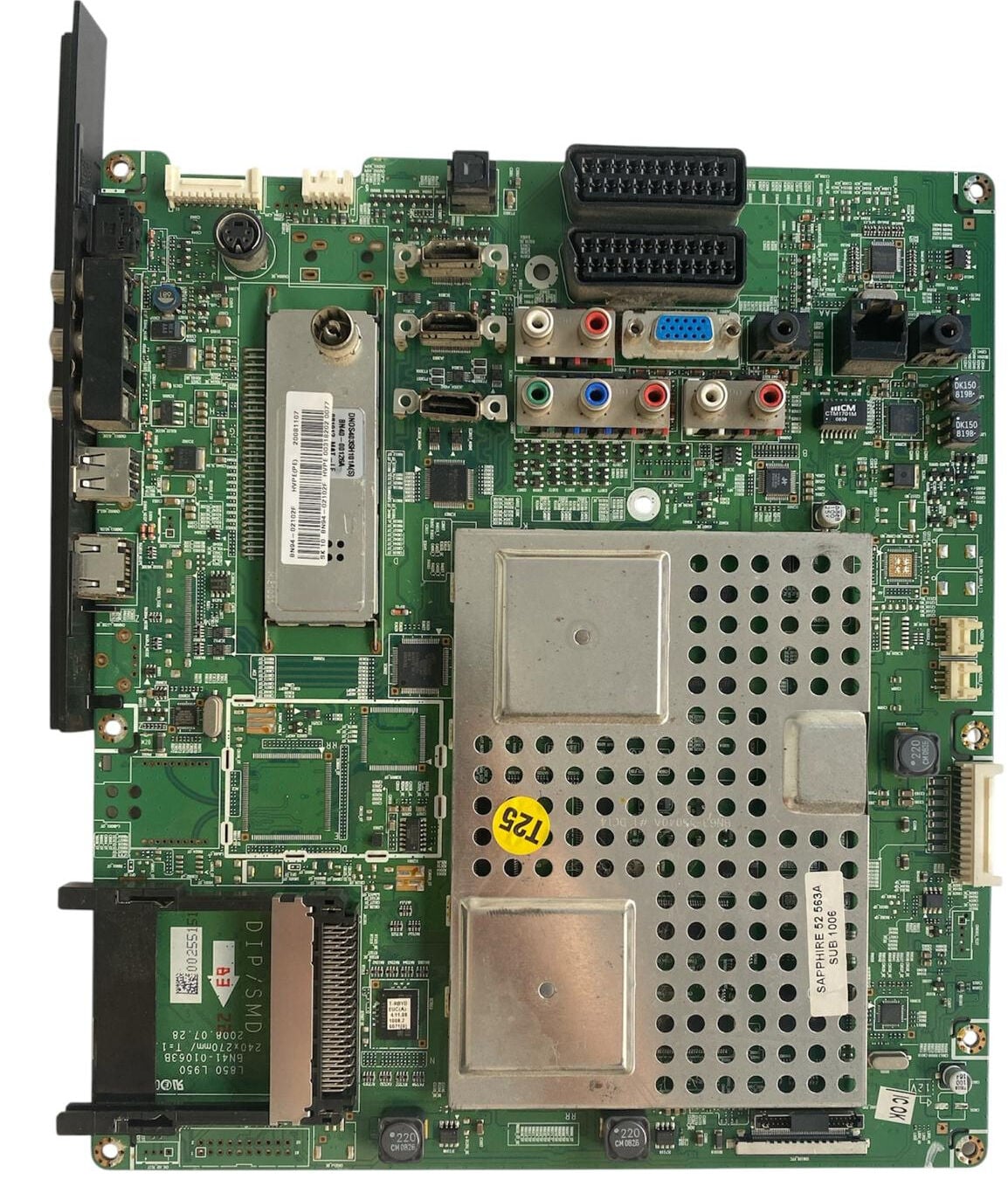

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Zırhlı İşlemci Katı (Merkez Yapı): Kartın sağ-orta bölgesinde yer alan geniş, delikli metal muhafaza sacı altında yüksek hızlı görüntü işleme motoru, video ölçekleyici (scaler) ve alt kontrolcü BGA entegreleri yer alır. Bu metal kafes hem elektromanyetik parazitleri (EMI) engeller hem de çiplerin ısı dağılımını dengeler. Kafes üzerinde sarı T25 kontrol mührü mevcuttur.

• Gelişmiş Tuner Blok Modülü: Kartın sol üstünde dikey konumlandırılmış yüksek kaliteli SAMSUNG DNOS403SH101A(S) metal korumalı dâhilî tuner modülü yer alır. Kablo TV ve analog/dijital karasal yayın sinyallerini kayıpsız şekilde çözer.

• Zengin Bağlantı Arayüzü (I/O Portları): Üst kısımda çift katlı siyah Scart soket yuvaları, arkada 3 adet altın uçlu HDMI konnektörü, mavi renkli VGA (PC-D SUB) bağlantısı, komponent renk komponentleri ile S/PDIF optik dijital ses çıkış yuvaları yer alır. Sol altta ise dikey pinli DIP/SMD uyumlu geniş CI modül kart kızağı mevcuttur.
