Samsung BN94-10473S Anakart – UE48J5270S BN41-02482A Orijinal Çıkma TV Kartı
Samsung 48 inç (121 Ekran) Smart LED TV serilerinden olan Samsung UE48J5270S modelinin, yüksek kararlılık sunan orijinal BN94-10473S parça kodlu ve BN41-02482A şase mimarisine sahip akıllı televizyon ana kartıdır. Samsung'un tescilli akıllı TV ekosistemini, dijital Full HD görüntü işleme mimarisini, şifreli dijital yayın (CI+) modül yönetimini ve çoklu ağ döngülerini tek bir yeşil PCB plakası üzerinde kusursuz şekilde kontrol eden ana sistem merkezidir.

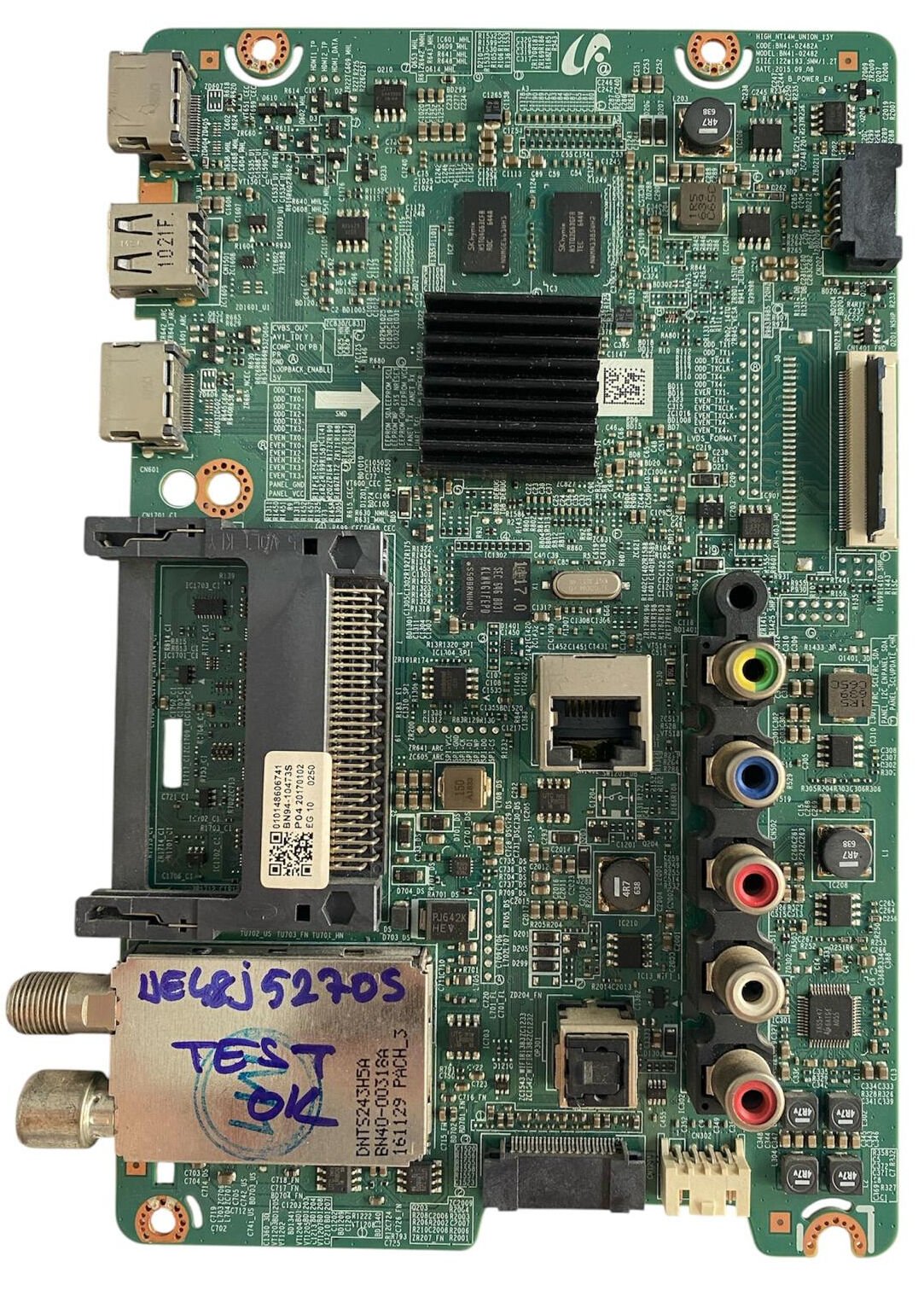

Kartın donanımsal bileşenleri incelendiğinde; üst merkezde pasif termal dağılım sağlayan siyah tırtıklı alüminyum soğutucu blok (Heatsink) altında yüksek performanslı entegre Samsung Smart ana işlemcisi yer alır. İşlemcinin hemen üst kısmında sistem veri akışını koordine eden iki adet SKhynix yüksek hızlı RAM/bellek entegresi konumlandırılmıştır. Bağlantı arayüzü bakımından son derece zengin olan bu kartta; harici medya oynatıcılar için sol kenarda dikey sıralı 2 adet HDMI portu, 1 adet USB çoklu veri yolu, kablolu internet bağlantısı için LAN (Ethernet) portu, eski nesil cihazlar için renk kodlu dikey komponent analog AV/RCA giriş soket grubu ve dâhili dijital optik ses çıkış yuvası yer alır. Sol tarafta geniş alan kaplayan PCMCIA dâhili uydu alıcılı CI (Common Interface) şifreli yayın kart yuvası ve alt sol köşede çift korumalı metal kılıflı BN40-00318A kodlu gelişmiş Tuner (anten/uydu frekans) bloğu mevcuttur. Sağ kenarda ise ekran paneline doğrudan dijital görüntü datalarını ileten dik konumlandırılmış geniş pin hatlı LVDS soket yapısı yer almaktadır.
