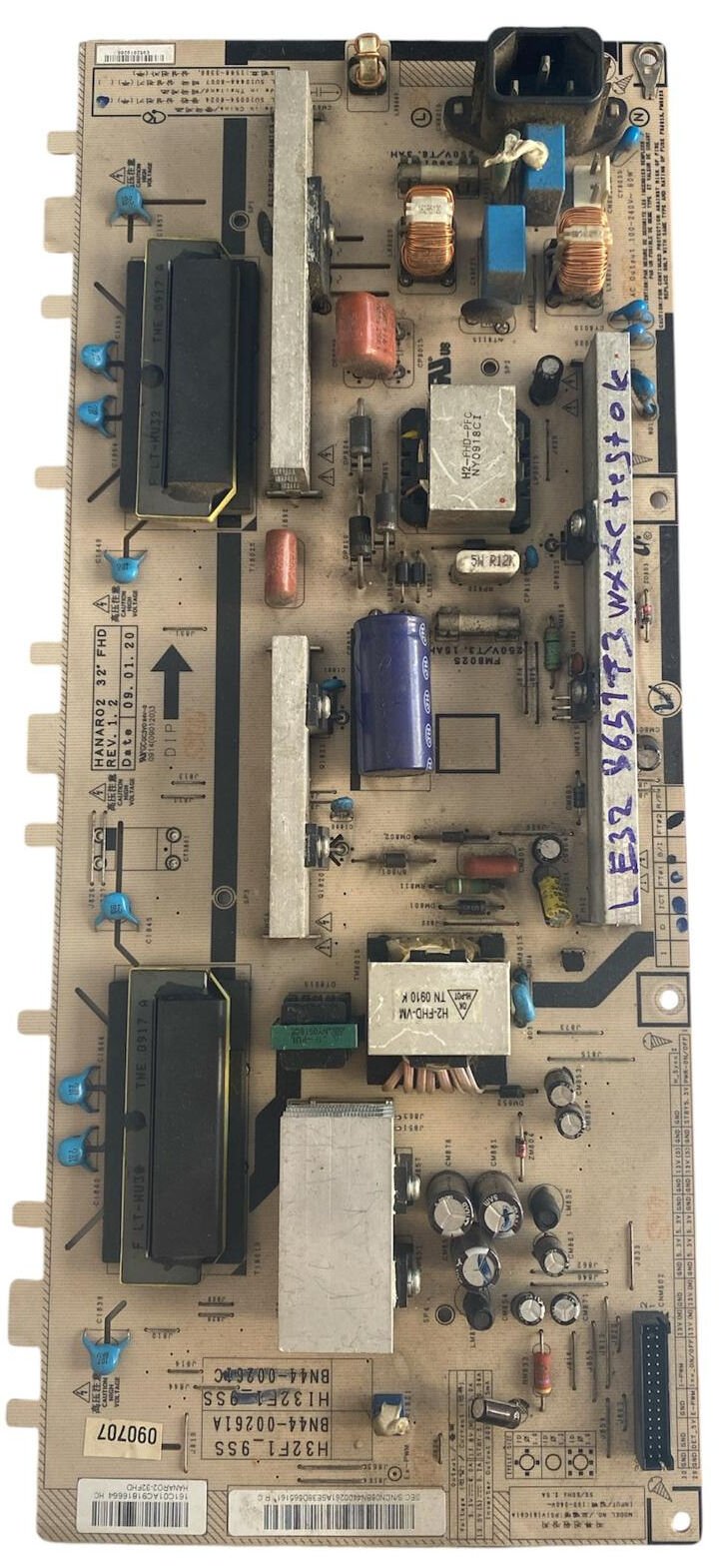

Samsung LE32B651T3W Besleme Kartı – H32F1_9SS Orijinal LCD TV Power Supply (BN44-00261A)

Samsung’un yüksek malzeme kalitesiyle bilinen B serisi premium LCD televizyonlarından LE32B651T3W modeli için tasarlanmış, H32F1_9SS (BN44-00261A) parça numaralı orijinal televizyon güç besleme ve invertör kontrol kartıdır (Power Board / Inverter Combo Supply). Bu kart, şebekeden gelen alternatif akımı ($AC$) doğrultarak sistem ana kartının (Main Board) çalışması için gerekli kararlı düşük voltajları üretmesinin yanı sıra, dikey yerleşimli iki adet yüksek voltaj invertör trafosu (THE 0917 A / LT-HU32) sayesinde LCD ekranın arkasındaki CCFL (floresan) aydınlatma tüplerini doğrudan besleyen hibrit yapılı bir güç paneli mimarisine sahiptir.

Kartın dikey ve uzun ince (slim-long) yapılı bej renkli FR-4 PCB gövdesi üzerinde ısıyı dağıtan 4 adet bağımsız dikey alüminyum soğutucu blok (heatsink) yer almaktadır. Giriş (HOT) katında; parazit sönümleyici çift sargılı EMI hat filtre bobinleri, koruma sigortaları ve tam merkezde dikey konumlandırılmış yüksek voltaj dayanımlı kalın mavi renkli ana filtre kondansatörü konumlandırılmıştır. Güç dönüşüm döngüsünü H2-FHD-PFC NY0918C1 ve H2-FHD-VM TN 0910 K kodlu ana güç trafoları yönetmektedir. Floresan aydınlatma döngülerinin yüksek voltaj kararlılığı, kartın sol kenarına sıralanmış yüksek yalıtımlı mavi kutupsuz kondansatör grupları ve balans devre elemanları ile stabilize edilmektedir. Alt kısımda ise ana karta kararlı akım çıkışı sağlayan çoklu pin soket grubu yer almaktadır. Laboratuvarımızda uzman teknisyenlerimiz tarafından yük testleri, floresan ateşleme voltaj döngüleri ve regülasyon kararlılığı kontrol edilerek onaylanmış TEST OK durumundaktadır.

UYUMLU MODELLER:

• Uyumlu TV Serileri: Başta Samsung LE32B651T3W, LE32B650, LE32B652 serileri olmak üzere; iç şasi vida yerleşimi, CCFL floresan ekran soketleri, ana kart bağlantı pin yapısı ve BN44-00261A parça kodu birebir eşleşen tüm uyumlu 32 inç ($82\text{ Ekran}$) Samsung LCD televizyon modelleri.

• Uyumlu Parça / Şase Kodları: Model Kodu: H32F1_9SS / HI32F1_9SS, Samsung Parça Kodu: BN44-00261A (BN4400261A), Şasi Kodları: HANARO2 32" FHD REV.1.2 (Date: 09.01.20), İnvertör Trafoları: THE 0917 A / F LT-HU32, Trafo Kodları: H2-FHD-PFC NY0918C1 / H2-FHD-VM TN 0910 K, Üretim Kodu: 090707, Barkod Seri No: SEC-SNCND8BN4400261ASE38DC6065161.

⚠️ TEKNİK NOT: Dahili CCFL invertör katlı televizyon güç besleme kartıdır. Bu nesil floresan aydınlatmalı Samsung serilerinde, yüksek çalışma saati veya şebeke gerilim şoklarına bağlı olarak invertör trafolarının sargılarında kısa devre oluşması ya da besleme katı katı kondansatörlerinin kuruyarak değer kaybetmesi sık görülür. Televizyonun standby ışığının hiç yanmaması (enerji gelmemesi), standby ışığının yanıp sönmesi ama cihazın açılmaması veya en tipik arıza olarak televizyon açıldığında sesin gelmesi fakat ekran görüntüsünün 1-2 saniye görünüp hemen kararması (ışıkların sönmesi) durumlarında bu besleme/invertör kartının değişimi gereklidir. Sipariş vermeden önce cihazınızın arkasını açarak arızalı kartın üzerindeki BN44-00261A kodunu referans gösterilen 0460557f-9ae0-458f-b734-f7a65dae236e.jpg ilan görselimizle birebir karşılaştırarak satın alınız.
