Samsung LE32S81BX TV Güç Besleme Kartı (Power Supply) - BN44-00156A PSLF201502B Orijinal

Samsung markasının bir döneme damgasını vurmuş, dayanıklılığıyla bilinen sevilen LCD televizyon modellerinden Samsung LE32S81BX (ve aynı güç şasesini kullanan muadil diğer 32 inç LCD TV'ler) için üretilmiş orijinal Samsung güç besleme kartı (power supply). Şebeke elektriğinde yaşanan ani voltaj dalgalanmaları, elektrik kesintileri veya uzun süreli kullanıma bağlı kondansatör/termal yıpranmaları sebebiyle cihazınızın ön panelindeki kırmızı standby (bekleme) ışığının hiç yanmaması, televizyona elektrik gelmemesi ya da standby ışığı yanıp söndüğü halde ana kartın tetiklenemeyip televizyonun açılmaması gibi kronik arızaların kesin ve orijinal çözümüdür.

Muğla'nın Ortaca ilçesinde Beşköprü Mahallesi, 251. Sokak, No:1/B adresinde yer alan teknik servisimizde, her türlü televizyon donanımı için yedek parça sağlamanın yanı sıra uzman teknisyenlerimizle led tv anakart tamiri ve panel onarım hizmetleri de vermekteyiz.

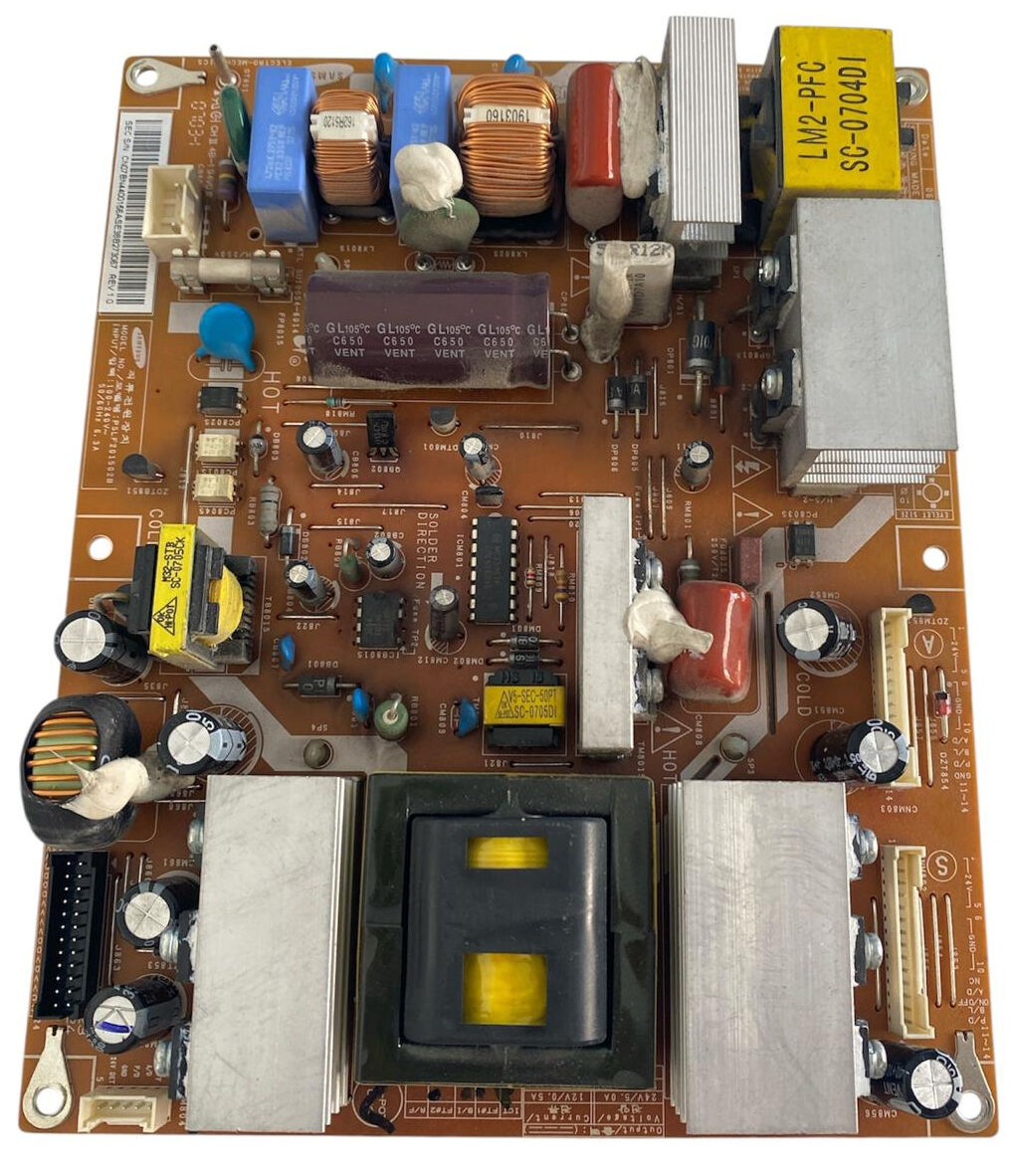

3770618f-a2f5-4dab-974c-9eec13c7ed97.jpg görselinde teknik detayları görülen bu orijinal çıkma yedek parça, servisimiz bünyesindeki profesyonel test panelleri ve ölçüm cihazları ile detaylıca incelenmiş; yüksek voltaj giriş katı, doğrultucu devreler, regüle çıkış voltajları (5.2V, 12V, 13V, 24V) kontrol edilerek sorunsuz çalışır durumda onaylanmıştır. Ürün üzerinde herhangi bir parça değişimi, yol onarımı veya lehim tazeleme (tamir) işlemi yapılmamış olup, fabrikasyon temizliğinde orijinal çıkma yedek parçadır.

Montaj aşamasında soket yapısı, donanım veya şase uyumsuzluğu yaşamamak adına mevcut eski kartınızın üzerindeki BN44-00156A ve PSLF201502B kodlarının birebir uyuştuğundan emin olunuz.

Teknik Özellikler

• Ürün Türü: LCD Televizyon Güç Besleme Kartı (Power Supply Board / PSU)

• Üretici Marka: Samsung

• Uyumlu TV Modelleri: Samsung LE32S81BX (ve aynı güç şasesini paylaşan diğer 32" Samsung LCD modelleri)

• Uyumlu Panel Modeli: V315B1-L01

• PCB Şase Kodu: PSLF201502B

• Samsung SEC S/N Barkod: CN07BN4400156ASE38B773067 REV 1.0

• Giriş Voltajı (AC Input): 100V-240V ~ 50/60Hz 2.3A

• Ana Transformatörler ve Bobinler:

  • Standby Transformatörü: M32-STBY SC-0705CK

  • Ana Güç Trafosu: AVS-SEC-50PT SC-0705DI

  • PFC Bobini: LM2-PFC SC-0704DI

• DC Çıkış Voltaj Değerleri (DC Output):

  • Standby Voltajı (Standby Output): 5.2V === 0.0A

  • Düşük Voltaj Hatları (Main Power Output): 5.3V, 12V, 13V

  • Yüksek Voltaj Hatları (Inverter Power Output): 24V === 5.0A (Floresan inverter kartını besleyen ana hat)

• Filtre Kondansatör Grubu: 1 adet yatay konumlandırılmış yüksek kaliteli ve yüksek sıcaklık dayanımlı (+105°C) ana filtre kondansatörü

• Giriş Koruması: Giriş sigortası ve aşırı gerilim varistör koruması

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Fiyatlandırma: Tüm yedek parça fiyatlarımıza %20 KDV dahildir

• Garanti Koşulu: Profesyonel teknik servis veya yetkin kişiler tarafından montaj yapıldığında geçerlidir

Önemli Notlar ve Montaj Tavsiyesi

Bu dönemdeki LCD televizyonlarda standby voltajının stabil olmaması veya zamanla kondansatör değerlerinin kayba uğraması (kapasite kaybı) sebebiyle televizyonun geç açılması ya da çıt-çıt röle sesi verip açılmaması gibi sorunlar yaygın olarak gözlenmektedir. Bu besleme kartı, inverter katına giden 24V gücünü de sağladığı için ekranın aydınlatma sorunlarında da kilit bir role sahiptir.

Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, kartın altındaki yalıtım plastiğinin yerinde olduğunu ve primer katındaki yüksek voltaj kondansatörlerinin tamamen deşarj olduğundan emin olunuz.
