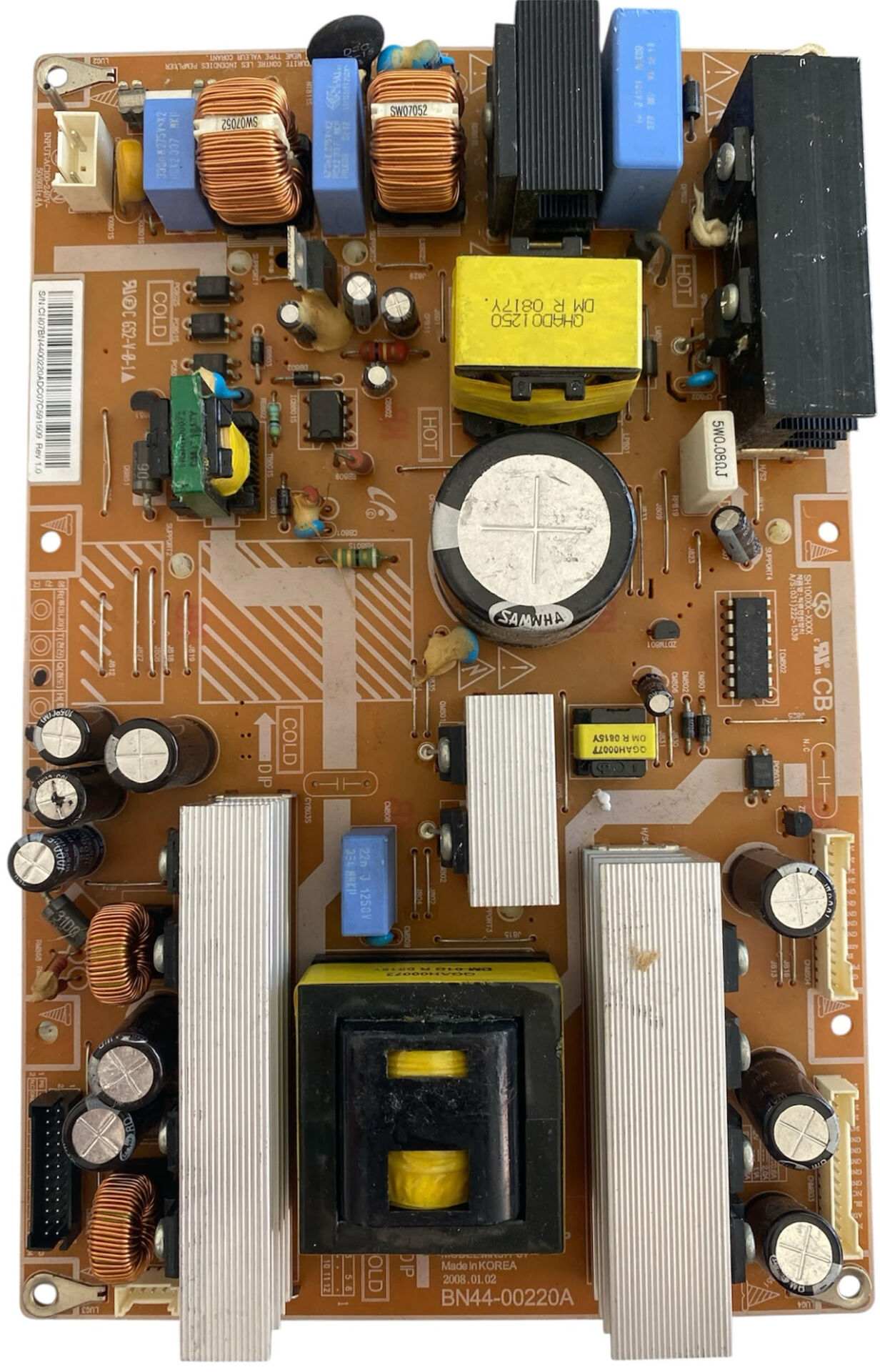

Samsung LE37A436T2D Besleme Kartı BN44-00220A Orijinal Power Board

Samsung’un efsane kasalarından olan LE37A436T2D 37 inç LCD televizyon başta olmak üzere aynı güç şase altyapısını ve güç çıkış konnektörlerini kullanan Samsung LCD televizyon gruplarıyla %100 uyumlu orijinal BN44-00220A parça numaralı televizyon besleme kartıdır (Power Supply Unit / PSU). Teknik servis laboratuvarımızda, ana kartı tetikleyen stand-by gerilim hatları, inverter yüksek voltaj beslemeleri ve ses entegresi akım yolları suni yük altında test edilerek regülasyon kararlılığı onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın alt kısmında dâhili beyaz serigrafi baskı ile BN44-00220A kodu net bir şekilde tescil edilmiştir.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Şebeke Giriş ve AC Filtre Katı (EMI Filter): Sol üst köşede beyaz renkli AC 220V şebeke giriş soketi yer alır. Hemen önünde şebeke dalgalanmalarını süzmek için konumlandırılmış 2 adet kalın sargılı dikey EMI filtre bobini (SW07052), mavi renkli kutupsuz koruma kondatörleri ve akım koruma elemanları (sigorta ve varistör) konumlandırılmıştır.

• PFC ve Primer Doğrultucu Katı (HOT Bölgesi): Kartın tam merkezinde, sistemin ana güç rezervini sağlayan ve yüksek voltajı pürüzsüzleştiren dikey yapılı, üzerinde gümüş zırhlı tescili bulunan büyük dikey silindirik orijinal Samwha ana filtre kondansatörü yer alır. Kondansatörün hemen üstünde QHADO1250 kodlu sarı SMPS ana trafosu ve sağ üst tarafta siyah kaplamalı dikey alüminyum soğutucuya bağlı güçlü güç transistörleri (MOSFET) sistemi sürer.

• Sekonder Regülasyon ve Çıkış Katı (COLD Bölgesi): Alt yarıda voltaj doğrultucu schottky diyotları ve regülatörleri taşıyan 2 adet dikey uzun döküm alüminyum soğutucu blok konumlandırılmıştır. Bu blokların arasında 00AA400073 tescilli büyük kare siyah/sarı sekonder trafosu yer alır. Sol alt kenarda ana karta voltaj taşıyan siyah renkli dikey çoklu pin konnektör yuvası ve sağ alt şeritte dâhili aydınlatma / inverter invertör sistemine akım basan beyaz pin soket grupları sıralanmıştır.
