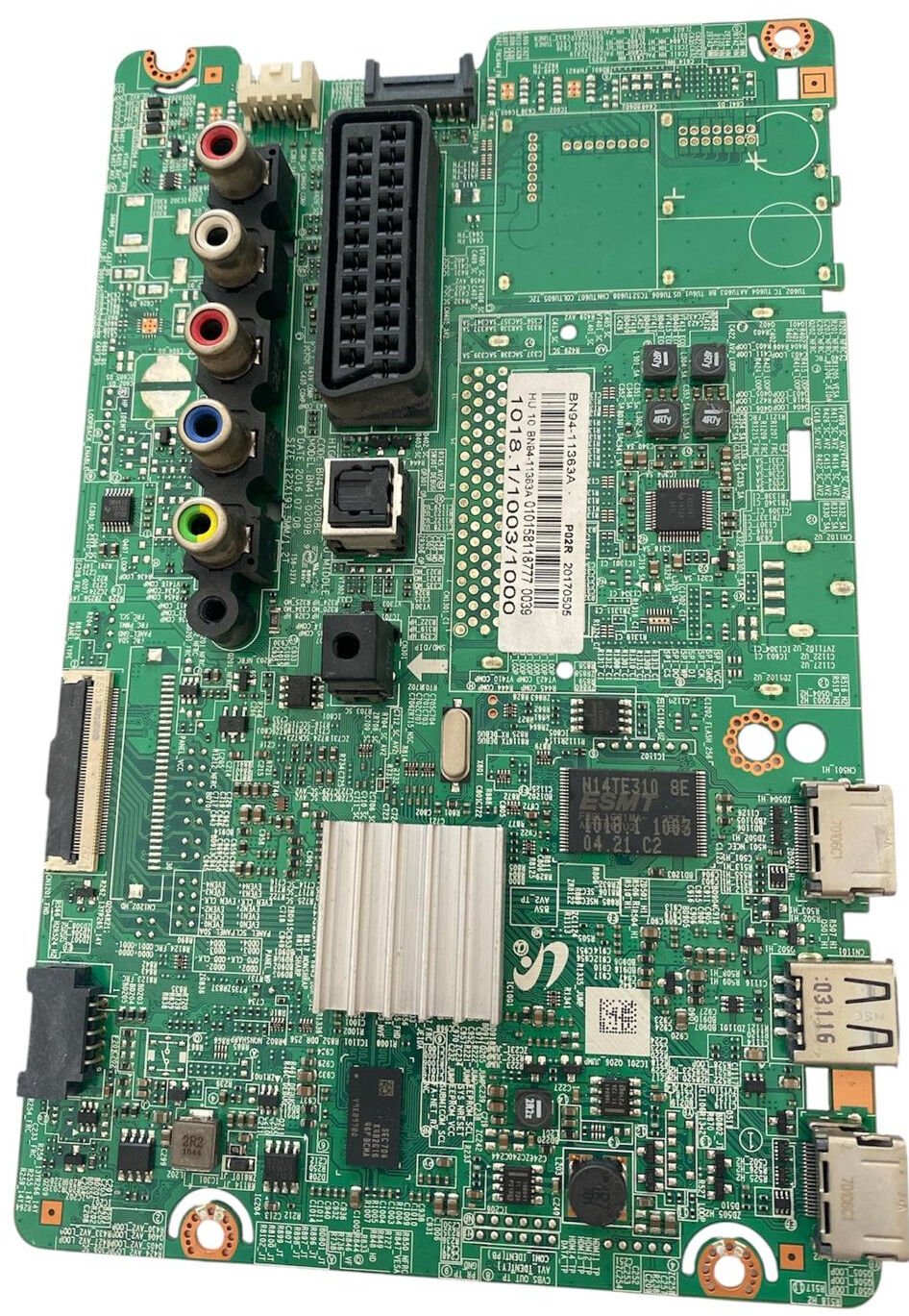

Samsung LT32E310MZ/UF Anakart – BN94-11363A BN41-02098C Orijinal Çıkma TV Monitör Kartı

Samsung'un hem LED TV hem de yüksek çözünürlüklü PC monitörü olarak çalışan hibrit Samsung LT32E310MZ/UF (LT32E310MZ serisi) 32 inç ($80\text{ Ekran}$) donanımıyla birebir uyumlu, üzerinde BN94-11363A (P02R) üretim barkodu bulunan orijinal temiz söküm akıllı televizyon ana kartıdır (Main Board). Bu kart, Samsung'un kararlı NT14 LED sinyal işleme mimarisine sahip olup, parça kataloglarında ve servis aramalarında sıklıkla BN41-02098C (veya BN41-02586) serisinin yapısal karşılığı olarak kullanılan, çok yönlü ve yüksek frekans toleranslı bir ana kontrol merkezidir.

Kartın premium komponent yerleşimi incelendiğinde; sağ kenar aksında dik sıralanmış harici donanım bağlantıları için 2 adet yüksek hızlı HDMI portu ile multimedya oynatımı/yazılım güncelleme işlemleri için 1 adet USB veri yolu yer alır. Sol üst tarafta eski nesil uydu alıcıları ve harici dekoderler için tam boy dikey Scart arabirimi ile hemen altında analog ses/görüntü girişini sağlayan renk kodlu Component (YPbPr) / AV IN RCA soket havuzu sıralanmıştır. Kartın sağ üst köşesinde net sinyal ayrımı sağlayan dikey metal korumalı RF Tuner modülü bulunmaktadır. Kartın tam göbeğinde, Samsung NT14 LED ana görüntü motorunu ve çözünürlük ölçekleyici işlemciyi (Scaler IC) yoğun çalışma döngüsünde oluşacak ısıdan korumak amacıyla dikey kanallı, geniş yüzeyli mat gümüş alüminyum soğutucu (Heatsink) plaka konumlandırılmıştır. Soğutucunun hemen sağ alt köşesinde sistem ara belleği görevini üstlenen ESMT N14TE310 8E yüksek hızlı RAM entegresi göze çarpmaktadır. Sol alt bölümde yer alan dikey beyaz soket yapısı, harici güç besleme (Power Supply) kartından gelen temiz DC akımı karta dağıtan güç giriş yuvasıdır. Sol alt kenarda ise ekrana kayıpsız dijital görüntü aktaran çift şeritli pin yapısına sahip dikey LVDS panel data konnektörü yer almaktadır.
