Samsung TV Güç Besleme Kartı (Power Supply) - BN44-00357A PSLF171B02A PD46AF1E_ZSM UE40C6000RW Orijinal

Samsung markasının C serisi Ultra İnce LED televizyon modellerinden Samsung UE40C6000RW, UE40C6000, UE40C6500, UE46C6000 ve UE46C6500 (ve aynı güç şasesini kullanan muadil C6000 / C6500 serisi 40" ve 46" Samsung LED TV'ler) için üretilmiş orijinal Samsung güç besleme kartı (power supply). Şebeke elektriğinde meydana gelen ani voltaj dalgalanmaları, yıldırım düşmesi, ani elektrik kesintileri veya uzun süreli kullanıma bağlı termal yıpranmalar sonucu ortaya çıkan; televizyona hiç elektrik gelmemesi, ön panel standby (bekleme) ışığının hiç yanmaması ya da standby ışığının yanıp sönmesine rağmen cihazın ana anakartı tetikleyemeyip açılmaması gibi kronik güç katı arızalarının kesin ve orijinal çözümüdür.

Muğla, Ortaca ilçesinde Beşköprü Mahallesi, 251. Sokak, No:1/B adresinde yer alan profesyonel teknik servisimizde, yedek parça satışının yanı sıra LED/LCD televizyonlarınız için uzman kadromuzla led tv anakart tamiri ve hassas Open Cell panel onarımı çözümleri de sunmaktayız.

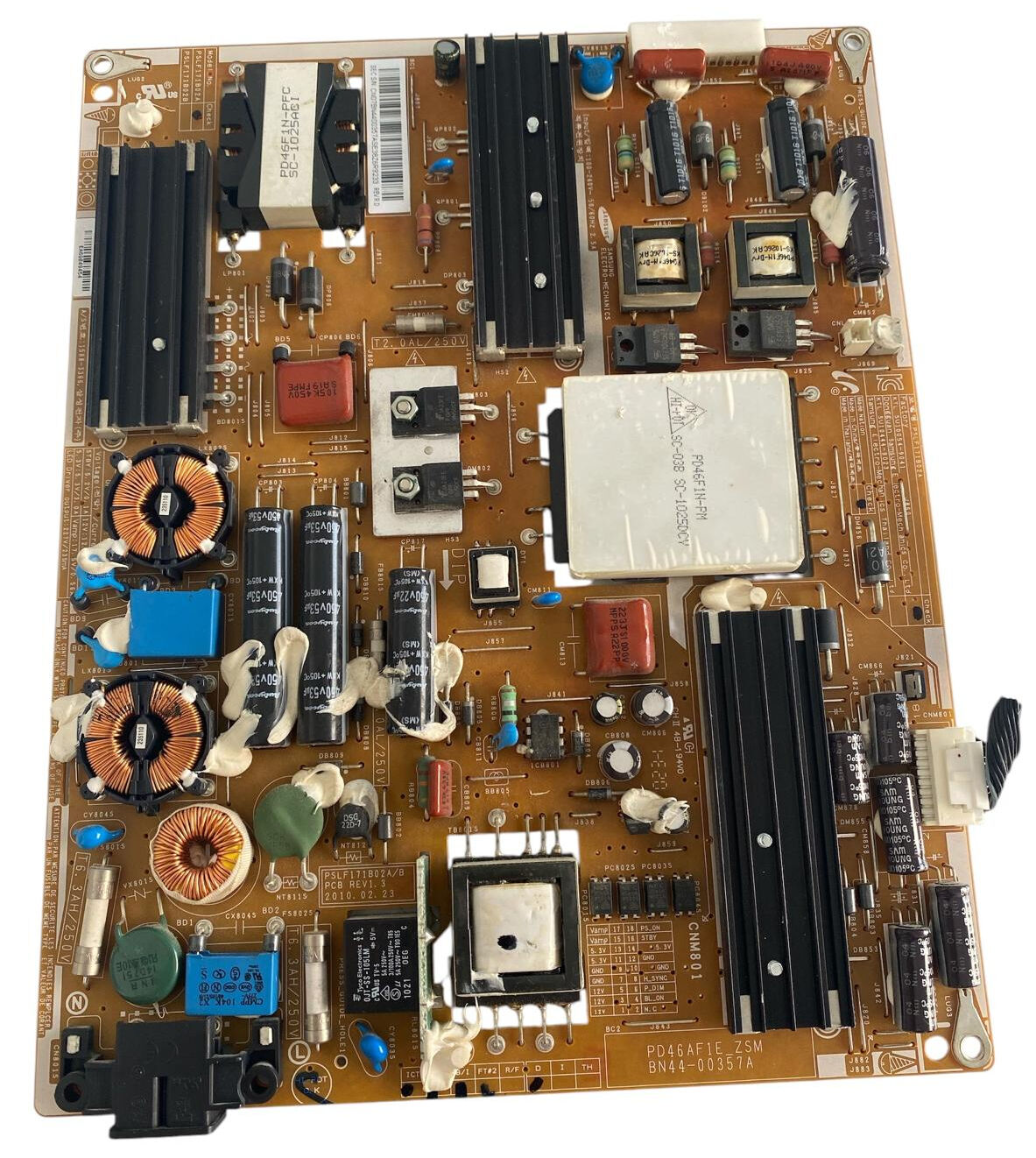

51a1da16-9736-4021-a71a-734e8d5a9f39_2.jpg görselinde detayları görülen bu orijinal yedek parça, servisimizdeki profesyonel yük test cihazları ve hassas ölçüm ekipmanları üzerinde; yüksek voltaj primer filtre katı, ana trafo sargı kararlılığı, regülatör çıkış voltajları ve entegre LED sürücü (backlight driver) katı yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır durumda onaylanmıştır. Ürünümüz fabrikasyon temizliğinde olup, üzerinde herhangi bir komponent değişimi, yol onarımı veya tamir işlemi yapılmamış (tamirsiz), orijinal çıkma temiz yedek parçadır.

Sipariş vermeden önce cihazınızdaki eski kartın üzerindeki BN44-00357A şase kodunun, PSLF171B02A / PD46AF1E_ZSM model tanımının ve soket yapısının uyumluluğunu mutlaka kontrol ediniz.

Teknik Özellikler

• Ürün Türü: LED Televizyon Güç Besleme Kartı (Power Supply Board / PSU)

• Üretici Marka: Samsung Electro-Mechanics Co., Ltd.

• Uyumlu TV Modelleri: Samsung UE40C6000RW, UE40C6000, UE40C6500, UE46C6000, UE46C6500 (ve C serisi 40", 46" Slim LED TV'ler)

• PCB Şase Kodu: BN44-00357A

• Model Kodu: PD46AF1E_ZSM (Model No: PSLF171B02A / PSLF171B02B)

• Revizyon / Üretim Tarihi: PCB REV1.3 / 2010.02.23

• SEC S/N Barkod: CN07BN4400357A...

• Giriş Voltajı (AC Input): 100V-240V ~ 50/60Hz 2.5A

• Ana Transformatörler:

  • PD46F1N-PM: SC-102500CY (HI-POT OK)

  • PD46F1N-PFC: SC-1025A61

• DC Çıkış Voltaj Değerleri (CNM801 / 18-Pin Soket):

  • 5.3V / 12V (Anakart ve sistem kontrol beslemeleri)

  • Vamp === 18V (Ses amfi katı beslemesi)

  • STBY === Standby kontrol sinyal hatları

  • P_DIM / H_SYNC / BL_ON === Panel arka aydınlatma kontrolü

• LED Sürücü Voltaj Çıkış Katı: Integrated LED Driver Output (221V-285V / 253mA)

• Filtre Kondansatör Grubu: Çoklu dikey konumlandırılmış 450V yüksek voltaj primer filtre kondansatörleri

• Giriş Koruması: T6.3AH / 250V ve T2.0AL / 250V Çift Cam Sigorta, Varistör ve EMI Filtre Koruması

• Tasarım Standartları: CHI II 48-1 94V0, RoHS Uyumlu, HI-POT OK

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Fiyatlandırma: Tüm yedek parça fiyatlarımıza %20 KDV dahildir

• Garanti Koşulu: Profesyonel teknik servis veya yetkin kişiler tarafından montaj yapıldığında geçerlidir

Önemli Notlar ve Montaj Tavsiyesi

Samsung'un C serisi ince LED televizyonlarında panel içi arka aydınlatma (LED bar) arızaları kronik olarak sıklıkla görülmektedir ve bu durum genellikle besleme kartı arızasıyla karıştırılabilmektedir. Eğer cihazınız açıldığında standby ışığı sönüyor, arka ışıklar bir anlık göz kırpıp gidiyor veya ses olduğu halde ekrana görüntü gelmiyorsa (ekrana fener tuttuğunuzda arkada gölge görüntü seçiliyorsa), sorun besleme kartından ziyade panel içi LED barlardan kaynaklanmaktadır.

Yeni takılacak besleme kartının zarar görmemesi adına montaj öncesinde panel içi LED barların kısa devre ve omaj kontrollerinin yapılması önemle tavsiye edilir. Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, kartın altındaki yalıtım plastiğinin yerinde olduğunu ve primer katındaki yüksek voltaj kondansatörlerinin tamamen deşarj olduğundan emin olunuz.
