Samsung TV Güç Besleme Kartı (Power Supply) - BN44-00787A L58GFB_ESM UE58J5270AS Orijinal

Samsung markasının J ve H serisi 58 inç LED televizyon modellerinden Samsung UE58J5270AS, UE58J5200, UE58H5200 ve UE58H5270 (ve aynı güç şasesini kullanan muadil 58" Samsung LED TV'ler) için üretilmiş orijinal Samsung güç besleme kartı (power supply). Şebeke elektriğinde meydana gelen ani voltaj dalgalanmaları, yıldırım düşmesi, ani elektrik kesintileri veya uzun süreli kullanıma bağlı termal yıpranmalar sonucu ortaya çıkan; televizyona hiç elektrik gelmemesi, ön panel standby (bekleme) ışığının hiç yanmaması ya da standby ışığının yanıp sönmesine rağmen cihazın ana anakartı tetikleyemeyip açılmaması gibi kronik güç katı arızalarının kesin ve orijinal çözümüdür.

Muğla, Ortaca ilçesinde Beşköprü Mahallesi, 251. Sokak, No:1/B adresinde yer alan profesyonel teknik servisimizde, yedek parça satışının yanı sıra LED/LCD televizyonlarınız için uzman kadromuzla anakart tamiri ve hassas Open Cell panel onarımı çözümleri de sunmaktayız.

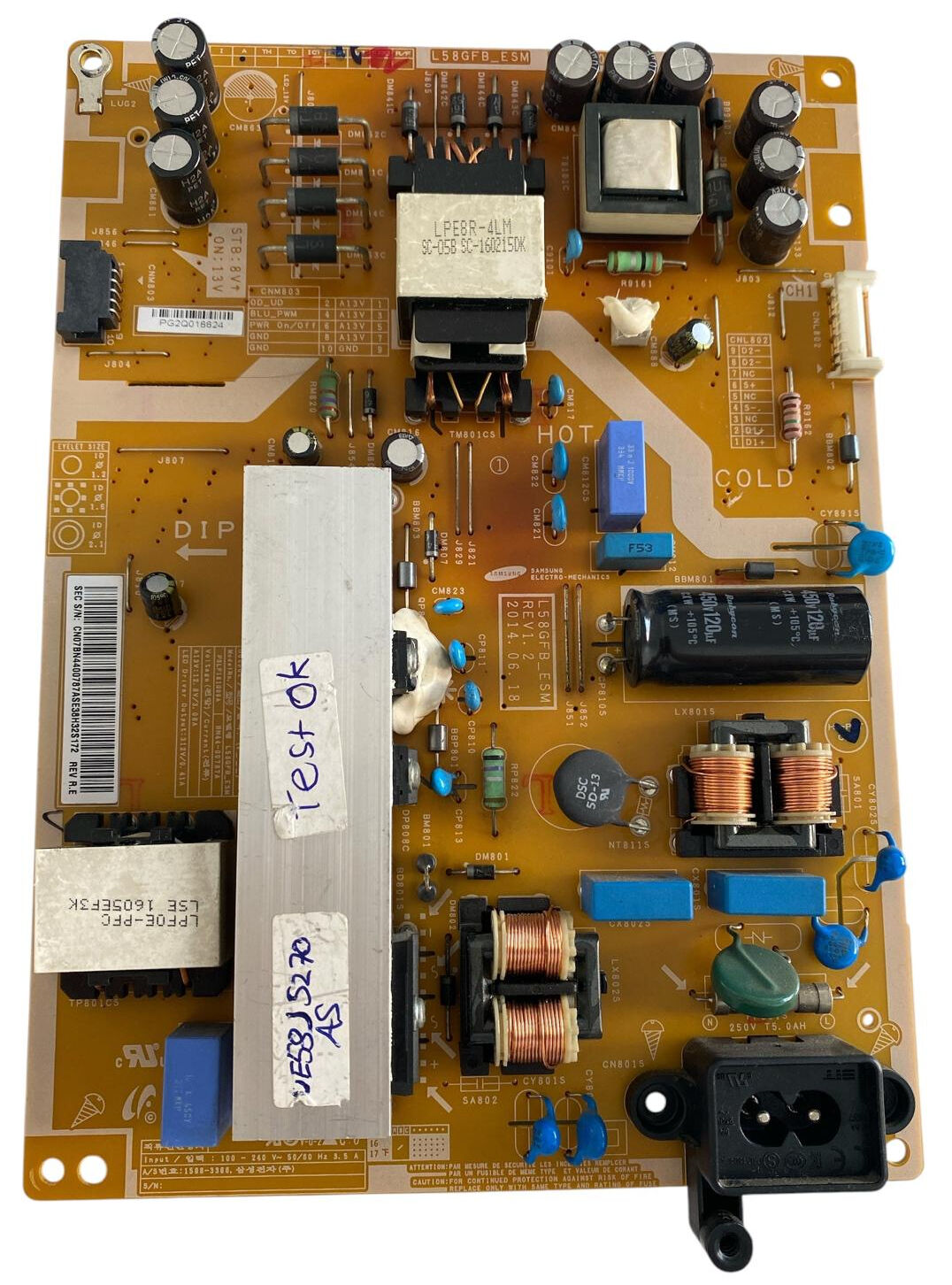

651cf08e-04e5-426e-a0d2-ed04fbc98c5d.jpg görselinde detayları görülen bu orijinal yedek parça, servisimizdeki profesyonel yük test cihazları ve hassas ölçüm ekipmanları üzerinde; yüksek voltaj primer filtre katı, ana trafo sargı kararlılığı, regülatör çıkış voltajları ve entegre LED sürücü (backlight driver) katı yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır durumda onaylanmıştır. Ürünümüz fabrikasyon temizliğinde olup, üzerinde herhangi bir komponent değişimi, yol onarımı veya tamir işlemi yapılnamış (tamirsiz), orijinal çıkma temiz yedek parçadır.

Sipariş vermeden önce cihazınızdaki eski kartın üzerindeki BN44-00787A şase kodunun, L58GFB_ESM model tanımının ve soket yapısının uyumluluğunu mutlaka kontrol ediniz.

Teknik Özellikler

• Ürün Türü: LED Televizyon Güç Besleme Kartı (Power Supply Board / PSU)

• Üretici Marka: Samsung Electro-Mechanics Co., Ltd.

• Uyumlu TV Modelleri: Samsung UE58J5270AS, UE58J5270, UE58J5200, UE58H5200, UE58H5270 (ve 58" J/H Serisi Slim LED TV'ler)

• PCB Şase Kodu: BN44-00787A

• Model Kodu: L58GFB_ESM (Model No: PSLF181006A)

• Revizyon / Üretim Tarihi: REV1.2 / 2014.06.18

• SEC S/N Barkod: CN07BN4400787ASE38H325172 REV R.E

• Giriş Voltajı (AC Input): 100V-240V ~ 50/60Hz 3.5A

• Ana Transformatörler:

  • LPE8R-4LM: SC-05B SC-160215DK

  • LPF0E-PFC: LSE 1605EF3K

• DC Çıkış Voltaj Değerleri (CNM803 / 10-Pin Soket):

  • A13V / 13V === 3.08A (Anakart ve sistem kontrol beslemeleri)

  • STB: 8.1V / ON: 13V Standby voltaj değerleri

  • PWR On/Off, BLU_PWM, OD_UD === Panel ve standby kontrol hatları

• LED Sürücü (Backlight Driver) Voltaj Çıkış Katı (CNL802):

  • LED Driver Output: 312V / 0.41A

• Filtre Kondansatörü: Rubycon 450V 120µF 105°C dikey konumlandırılmış yüksek voltaj primer filtre kondansatörü

• Giriş Koruması: 250V T5.0AH Cam Sigorta, Varistör ve Çift Hatlı EMI Filtre Koruması

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Fiyatlandırma: Tüm yedek parça fiyatlarımıza %20 KDV dahildir

• Garanti Koşulu: Profesyonel teknik servis veya yetkin kişiler tarafından montaj yapıldığında geçerlidir

Önemli Notlar ve Montaj Tavsiyesi

Samsung 58 inç J ve H serisi televizyonlarda panel içi arka aydınlatma (LED bar) arızaları kronik olarak sıklıkla görülmektedir ve bu durum genellikle besleme kartı arızasıyla karıştırılabilmektedir. Eğer cihazınız açıldığında standby ışığı sönüyor, arka ışıklar bir anlık göz kırpıp gidiyor veya ses olduğu halde ekrana görüntü gelmiyorsa (ekrana fener tuttuğunuzda arkada gölge görüntü seçiliyorsa), sorun besleme kartından ziyade panel içi LED barlardan kaynaklanmaktadır.

Yeni takılacak besleme kartının zarar görmemesi adına montaj öncesinde panel içi LED barların kısa devre ve omaj kontrollerinin yapılması önemle tavsiye edilir. Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, kartın altındaki yalıtım kağıdı/plastik izolasyonun yerinde olduğunu ve primer katındaki yüksek voltaj kondansatörünün tamamen deşarj olduğundan emin olunuz.Samsung markasının J ve H serisi 58 inç LED televizyon modellerinden Samsung UE58J5270AS, UE58J5200, UE58H5200 ve UE58H5270 (ve aynı güç şasesini kullanan muadil 58" Samsung LED TV'ler) için üretilmiş orijinal Samsung güç besleme kartı (power supply). Şebeke elektriğinde meydana gelen ani voltaj dalgalanmaları, yıldırım düşmesi, ani elektrik kesintileri veya uzun süreli kullanıma bağlı termal yıpranmalar sonucu ortaya çıkan; televizyona hiç elektrik gelmemesi, ön panel standby (bekleme) ışığının hiç yanmaması ya da standby ışığının yanıp sönmesine rağmen cihazın ana anakartı tetikleyemeyip açılmaması gibi kronik güç katı arızalarının kesin ve orijinal çözümüdür.
