Samsung TV Güç Besleme Kartı (Power Supply) - BN44-01100A L55S6T_ADY QE50Q60A QE50AU7000 QE55Q60A Orijinal

Samsung markasının 50 inç, 55 inç ve 58 inç Crystal UHD / QLED serilerinden Samsung QE50Q60AAUXTK, UE50AU7000, QE55Q60A, UE55AU7000 (ve aynı güç şasesini kullanan muadil AU7000 / Q60A serisi Smart TV modelleri) için üretilmiş orijinal Samsung güç besleme kartı (power supply). Şebeke elektriğinde meydana gelen ani voltaj dalgalanmaları, yıldırım düşmesi, ani elektrik kesintileri veya uzun süreli kullanıma bağlı termal yıpranmalar sonucu ortaya çıkan; televizyona hiç elektrik gelmemesi, ön panel standby (bekleme) ışığının hiç yanmaması ya da standby ışığının yanıp sönmesine rağmen cihazın ana anakartı tetikleyemeyip açılmaması gibi kronik güç katı arızalarının kesin ve orijinal çözümüdür.

Muğla, Ortaca ilçesinde Beşköprü Mahallesi, 251. Sokak, No:1/B adresinde yer alan profesyonel teknik servisimizde, yedek parça satışının yanı sıra LED/LCD televizyonlarınız için uzman kadromuzla led tv anakart tamiri ve hassas Open Cell panel onarımı çözümleri de sunmaktayız.

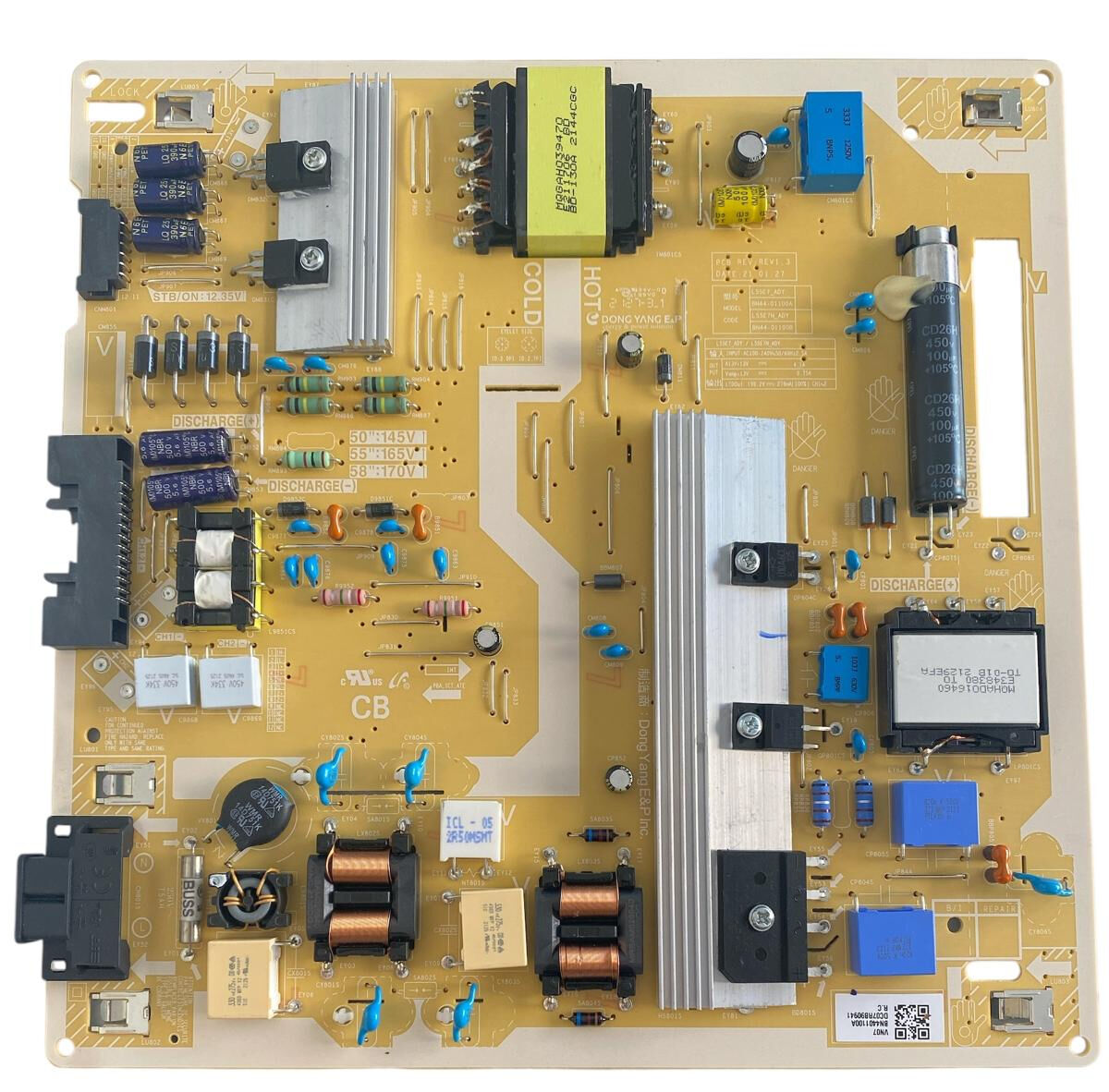

212f6ab8-5be6-4492-afcc-5d1da79fd2eb.jpg görselinde detayları görülen bu orijinal yedek parça, servisimizdeki profesyonel yük test cihazları ve hassas ölçüm ekipmanları üzerinde; yüksek voltaj primer filtre katı, ana trafo sargı kararlılığı, regülatör çıkış voltajları ve entegre LED sürücü (backlight driver) katı yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır durumda onaylanmıştır. Ürünümüz fabrikasyon temizliğinde olup, üzerinde herhangi bir komponent değişimi, yol onarımı veya tamir işlemi yapılmamış (tamirsiz), orijinal çıkma temiz yedek parçadır.

Sipariş vermeden önce cihazınızdaki eski kartın üzerindeki BN44-01100A şase kodunun, L55S6T_ADY model tanımının ve soket yapısının uyumluluğunu mutlaka kontrol ediniz.

Teknik Özellikler

• Ürün Türü: LED Televizyon Güç Besleme Kartı (Power Supply Board / PSU)

• Üretici Marka: DONG YANG E&P Inc. (Samsung Electronics için üretilmiştir)

• Uyumlu TV Modelleri: Samsung QE50Q60AAUXTK, UE50AU7000, QE55Q60A, UE55AU7000, UE58AU7000 (50", 55" ve 58" QLED / Crystal UHD serileri)

• PCB Şase Kodu: BN44-01100A

• Model Kodu: L55S6T_ADY (Muadil Kodlar: L55S7N_ADY / BN44-01100B)

• Revizyon / Üretim Tarihi: REV1.3 / 2021.01.27

• SEC S/N Barkod: DC07BN4401100AVN07...

• Giriş Voltajı (AC Input): 100V-240V ~ 50/60Hz 2.5A

• DC Çıkış Voltaj Değerleri (CNM801 / Standby & Anakart Besleme):

  • STB / ON: 12.35V

  • Vamp: 12.35V

• LED Sürücü Voltaj Çıkış Katı (Ekran Boyutuna Göre Oto-Ayar):

  • 50 inç Panel: 145V

  • 55 inç Panel: 165V

  • 58 inç Panel: 170V

• Ana Transformatör: MOHA0016460 / E348380 TO-01B 2123EFA

• Sekonder Trafosu: MOHA0039470 BC-1130A 2144CGC

• Filtre Kondansatörü: 1 adet dikey konumlandırılmış CD26H 450V 100µF (+105°C) yüksek voltaj primer filtre kondansatörü

• Giriş Koruması: T5.0AH / 250V Sigorta (BUSS), Varistör (ICL-05 2R50MSMT) ve Çift Hatlı EMI Filtre Koruması

• Tasarım Standartları: CB, 94V-0, HI-POT OK

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Fiyatlandırma: Tüm yedek parça fiyatlarımıza %20 KDV dahildir

• Garanti Koşulu: Profesyonel teknik servis veya yetkin kişiler tarafından montaj yapıldığında geçerlidir

Önemli Notlar ve Montaj Tavsiyesi

Samsung'un AU7000 ve Q60A serisi 4K LED/QLED televizyonlarında panel içi arka aydınlatma (LED bar) arızaları sıklıkla görülebilmekte ve bu durum genellikle besleme kartı arızasıyla karıştırılabilmektedir. Eğer cihazınız açıldığında standby ışığı sönüyor, arka ışıklar bir anlık göz kırpıp gidiyor veya ses olduğu halde ekrana görüntü gelmiyorsa (ekrana fener tuttuğunuzda arkada gölge görüntü seçiliyorsa), sorun besleme kartından ziyade panel içi LED barlardan kaynaklanmaktadır.

Yeni takılacak besleme kartının zarar görmemesi adına montaj öncesinde panel içi LED barların kısa devre ve omaj kontrollerinin yapılması önemle tavsiye edilir. Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, kartın altındaki yalıtım plastiğinin yerinde olduğunu ve primer katındaki yüksek voltaj kondansatörünün tamamen deşarj olduğundan emin olunuz.
