Samsung UE32EH4003V TV Güç Besleme Kartı (Power Supply) - BN44-00554A PD32GV0_CDY Orijinal

Samsung markasının en sevilen 32 inç LED televizyon modellerinden Samsung UE32EH4003V (ve aynı güç şasesini kullanan UE32EH4000, UE32EH4003, UE32EH5000 serisi muadil 32 inç Samsung modelleri) için üretilmiş orijinal Samsung güç besleme kartı (power supply). Şebeke elektriğinde meydana gelen ani voltaj dalgalanmaları, yıldırım düşmesi, ani elektrik kesintileri veya uzun süreli kullanıma bağlı termal yıpranmalar sonucu ortaya çıkan; televizyona hiç elektrik gelmemesi, ön panel standby (bekleme) ışığının hiç yanmaması ya da standby ışığının yanıp sönmesine rağmen cihazın ana anakartı tetikleyemeyip açılmaması gibi kronik güç katı arızalarının kesin ve orijinal çözümüdür.

Muğla, Ortaca ilçesinde Beşköprü Mahallesi, 251. Sokak, No:1/B adresinde yer alan profesyonel teknik servisimizde, yedek parça satışının yanı sıra LED/LCD televizyonlarınız için uzman kadromuzla led tv anakart tamiri ve hassas Open Cell panel onarımı çözümleri de sunmaktayız.

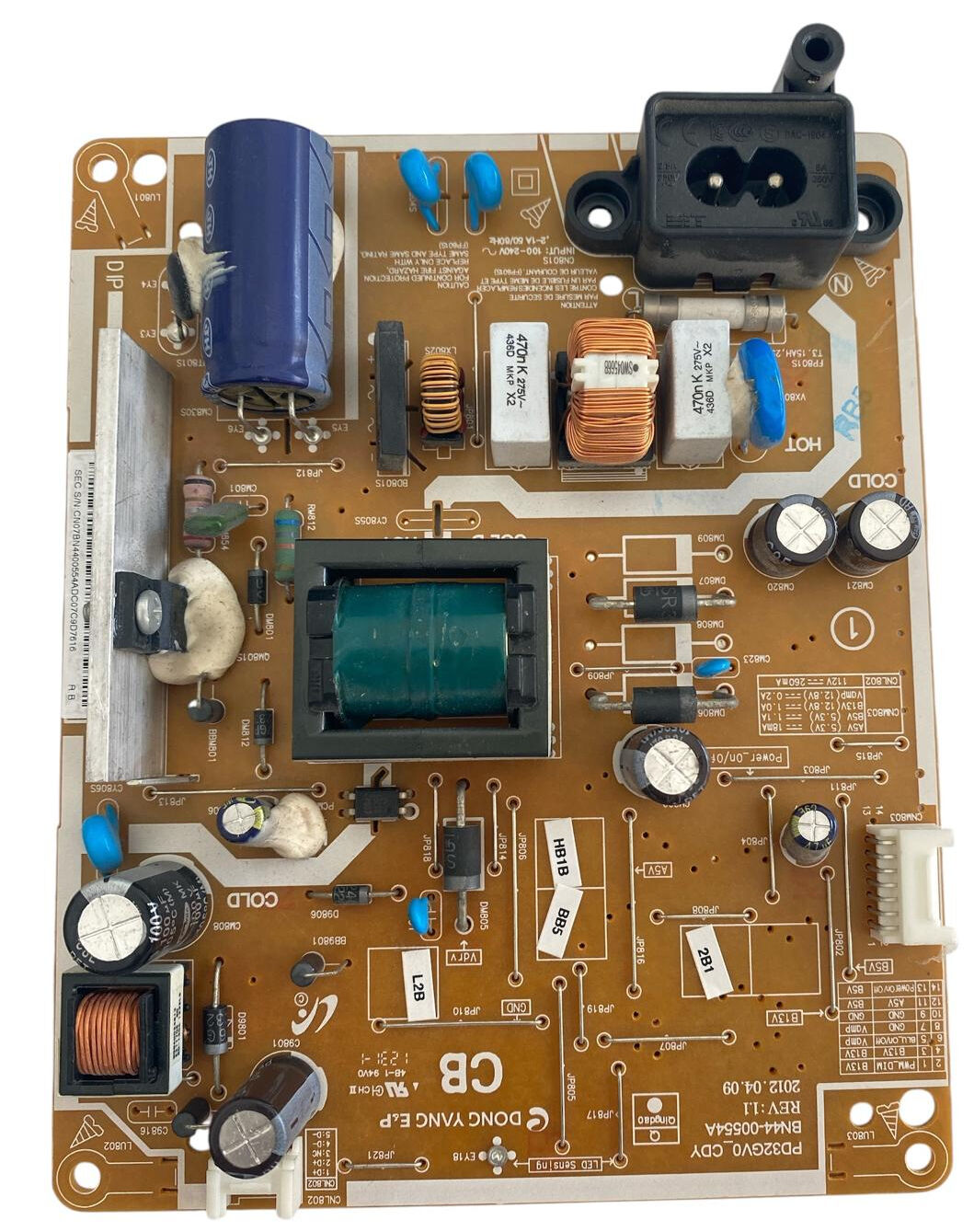

85c1ba8e-5c70-42bf-b2e7-3136a7c3f632.jpg görselinde detayları görülen bu orijinal yedek parça, servisimizdeki profesyonel yük test cihazları ve hassas ölçüm ekipmanları üzerinde; yüksek voltaj primer filtre katı, ana trafo sargı kararlılığı, regülatör çıkış voltajları ve entegre LED sürücü (backlight driver) katı yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır durumda onaylanmıştır. Ürünümüz fabrikasyon temizliğinde olup, üzerinde herhangi bir komponent değişimi, yol onarımı veya tamir işlemi yapılmamış (tamirsiz), orijinal çıkma temiz yedek parçadır.

Sipariş vermeden önce cihazınızdaki eski kartın üzerindeki BN44-00554A şase kodunun, PD32GV0_CDY model tanımının ve soket yapısının uyumluluğunu mutlaka kontrol ediniz.

Teknik Özellikler

• Ürün Türü: LED Televizyon Güç Besleme Kartı (Power Supply Board / PSU)

• Üretici Marka: DONG YANG E&P (Samsung Electronics için üretilmiştir)

• Uyumlu TV Modelleri: Samsung UE32EH4003V, UE32EH4003, UE32EH4000, UE32EH5000 (ve EH serisi 32" LED TV'ler)

• PCB Şase Kodu: BN44-00554A

• Model Kodu: PD32GV0_CDY

• Revizyon Bilgisi: REV:1.1 (2012.04.09)

• SEC S/N Barkod: CN07BN4400554ADC07C9D7616 R.B

• Giriş Voltajı (AC Input): 100V-240V ~ 50/60Hz 2.1A

• DC Çıkış Voltaj Değerleri (CNM803 / 14-Pin Soket):

  • A5V / B5V === 5.3V / 1.1A (Standby ve sistem kontrol)

  • B13V === 12.8V / 1.0A (Anakart besleme hattı)

  • Vamp === 12.8V / 0.2A (Ses amfi katı)

• LED Sürücü Voltaj Çıkışı (CNL802):

  • LED Driver Output: 112V === 260mA

• Filtre Kondansatörü: 1 adet dikey konumlandırılmış yüksek voltaj mavi kılıflı ana filtre kondansatörü

• Giriş Koruması: FP801S T3.15AH/250V Cam Sigorta ve EMI/Varistör Koruması

• Tasarım Standartları: CHI II 4B-1 94V0

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Fiyatlandırma: Tüm yedek parça fiyatlarımıza %20 KDV dahildir

• Garanti Koşulu: Profesyonel teknik servis veya yetkin kişiler tarafından montaj yapıldığında geçerlidir

Önemli Notlar ve Montaj Tavsiyesi

Samsung'un EH serisi LED televizyonlarında panel içi arka aydınlatma (LED bar) arızaları kronik olarak sıklıkla görülmektedir ve bu durum genellikle besleme kartı arızasıyla karıştırılabilmektedir. Eğer cihazınız açıldığında standby ışığı sönüyor, arka ışıklar bir anlık göz kırpıp gidiyor veya ses olduğu halde ekrana görüntü gelmiyorsa (ekrana fener tuttuğunuzda arkada gölge görüntü seçiliyorsa), sorun besleme kartından ziyade panel içi LED barlardan kaynaklanmaktadır.

Yeni takılacak besleme kartının zarar görmemesi adına montaj öncesinde panel içi LED barların kısa devre ve omaj kontrollerinin yapılması önemle tavsiye edilir. Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, kartın altındaki yalıtım plastiğinin yerinde olduğunu ve primer katındaki yüksek voltaj kondansatörünün tamamen deşarj olduğundan emin olunuz.
