Samsung UE32EH6030 T-CON Kartı (Panel Kartı) - BN41-01892A (LSJ320HW02-S)

Samsung UE32EH6030 ve uyumlu 3D LED televizyon modellerinde kullanılan, anakarttan gelen LVDS görüntü sinyallerini işleyerek LCD/LED panele ileten orijinal Samsung T-CON (Timing Controller) panel kartı. Televizyonlarda sıkça karşılaşılan; ekranda dikey veya yatay çizgilerin oluşması, görüntünün tamamen beyazlaması (beyaz ekran arızası), çift görüntü/görüntü kayması, negatif (solarize) renk bozulmaları, ekranda yavaş yenilenme (ghosting/gölge efekti) veya ses olduğu halde ekrana hiç görüntü gelmemesi (backlight/arka ışık yandığı halde) gibi panel kontrol katı kaynaklı arızaların kalıcı arıza çözümüdür.

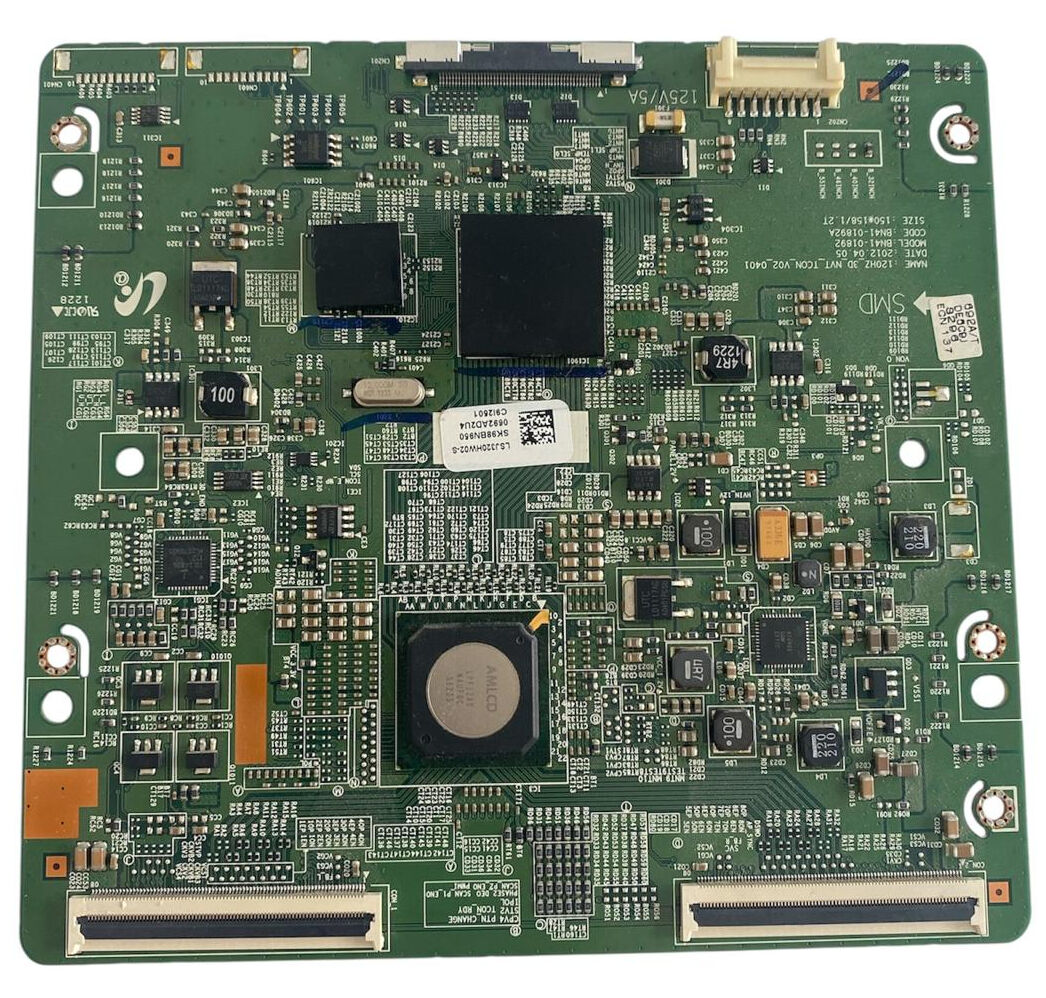

7d63c00e-17ab-49cf-91aa-48183425bc67.jpg isimli görseldeki bu orijinal yedek parça, teknik servis istasyonlarımızda tüm test ünitelerinden geçirilmiş; entegre voltaj kararlılığı (VGH, VGL, VDD, AVDD ölçümleri) ve sinyal dağıtım yolları kontrol edilerek onaylanmıştır. Kart üzerindeki işlemci, zamanlama entegreleri ve tüm SMD komponentler tamamen orijinal olup ürünümüz işlem görmemiş (tamirsiz), %100 çalışır durumda temiz ikinci el çıkma yedek parçadır.

Montaj aşamasında herhangi bir donanım veya yazılım uyumsuzluğu yaşamamak adına mevcut eski kartınızın üzerindeki BN41-01892A kodu, revizyon tarihi ve özellikle panel kodu etiketindeki LSJ320HW02-S ibarelerinin birebir uyuştuğundan emin olunuz.

Teknik Özellikler

• Ürün Türü: T-CON Kartı (Timing Controller / Panel Sürücü Kartı)

• Üretici Marka: Samsung (AMLCD üretimi)

• Uyumlu TV Modeli: Samsung UE32EH6030 / UE32EH6030W ve muadil 120Hz 3D panel kullanan modeller

• PCB Şase Kodu: Model: BN41-01892 / Code: BN41-01892A

• Mimarisi: 120Hz_3D_NVT_TCON_VO2_0401

• Üretim Tarihi: 2012.04.05

• Kart Boyutu (Size): 150 x 158mm / 1.2t

• Uyumlu Panel Modeli: LSJ320HW02-S (0692AD2U4 / SK98NB50 / C92B01)

• Güvenlik Standartları: 94V-0, RoHS Uyumlu

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Garanti Durumu: Montaj işlemi uzman teknik servis personeli veya yetkili kişilerce yapıldığında garanti kapsamındadır

Önemli Notlar ve Montaj Tavsiyesi

T-CON kartlarının montajı son derece hassas COF ve flex kablo bağlantıları içerdiğinden statik koruma ve profesyonel teknik bilgi gerektirir. Kart değişim işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz.

Anakarttan gelen kalın LVDS flex kablosunun ve T-CON kartından panel alt kartlarına giden ince iki adet flex kablonun pinlerinin tam oturduğundan, eğrilik veya pislik olmadığını kontrol ediniz. Flex kablolardaki milimetrik kaymalar panelde kısa devreye, T-CON üzerindeki ana işlemcinin (gamma entegresinin) anında yanmasına veya panelin kalıcı hasar görmesine neden olabilir. Montaj öncesinde panel alt kartlarında (source board) herhangi bir sıvı teması veya kısa devre olup olmadığının ölçülmesi önemle tavsiye edilir.
