Samsung UE32EH6030W TV Anakart (Mainboard) - BN94-05875W (BN41-01894A / BN97-06307P)

Samsung UE32EH6030W ve aynı şase mimarisini paylaşan 3D LED televizyon modellerinde kullanılan, yüksek sinyal işleme kapasitesine ve kararlı komponent yapısına sahip orijinal Samsung televizyon anakartı. Şebeke voltajındaki ani dalgalanmalar, HDMI portlarından gelen aşırı akım veya ana işlemcinin zamanla yüksek ısıya maruz kalması gibi etkenlerle EH serisinde sıkça karşılaşılan; Samsung logosunda kalıp cihazın kilitlenmesi, standby (bekleme) ışığının yanıp sönmesi ama televizyonun açılmaması, HDMI girişlerinin sinyal algılamaması, cihazın sürekli kendi kendine reset atması veya ses var görüntü yok (sinyal işleme kaynaklı) gibi kronik arızaların kesin ve kalıcı çözümüdür.

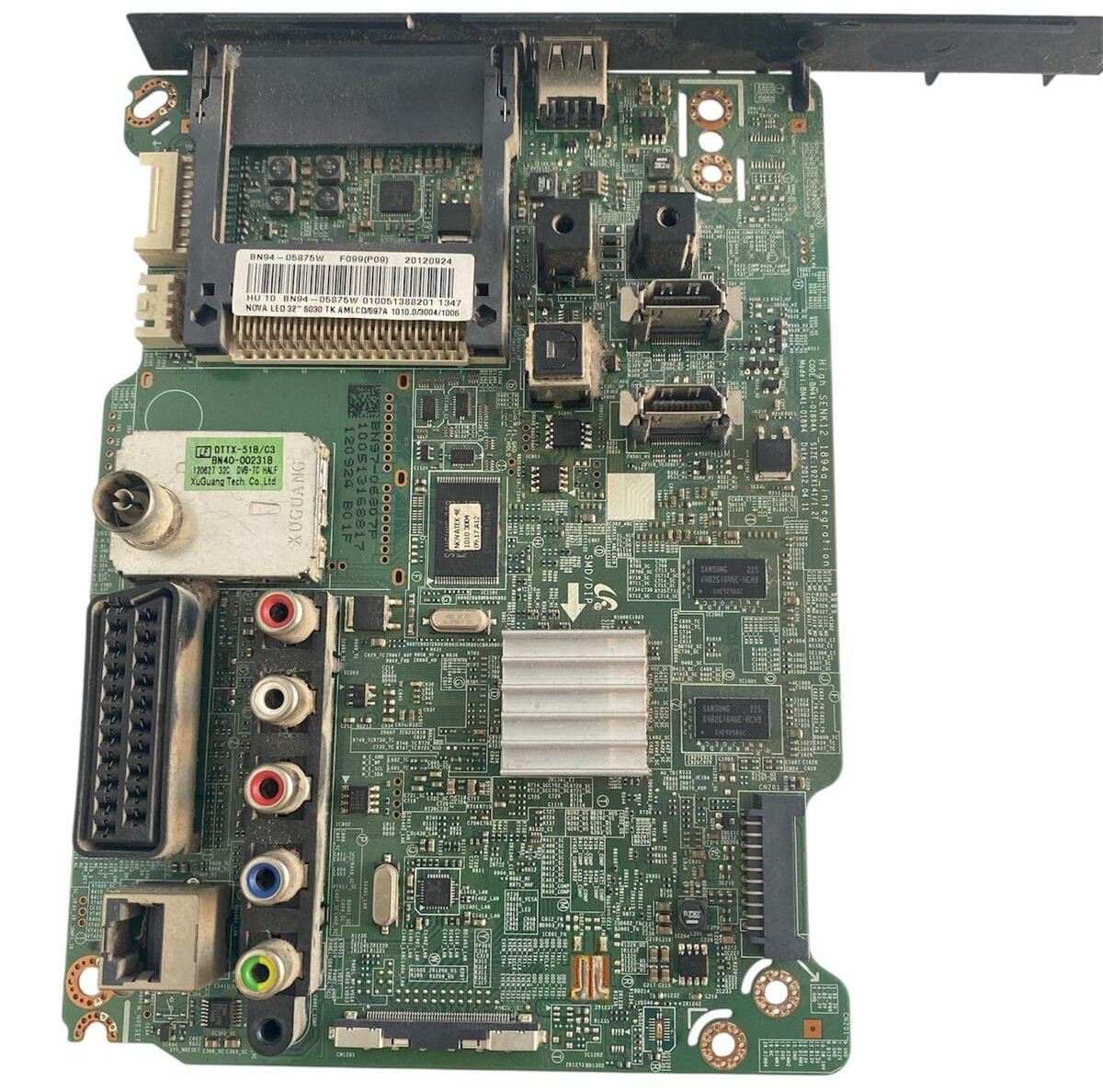

0a418199-8f95-4fd3-9a3b-9d51809e5fa3.jpg isimli görseldeki bu orijinal parça, teknik servis test istasyonlarımızda profesyonel ekipmanlarla; tüm HDMI/USB veri yolları, dahili uydu/kablo tuner hassasiyeti, ses çıkış katı, LVDS görüntü iletim hatları ve regülatör voltaj kararlılığı yönünden detaylıca kontrol edilerek test edilmiştir. Kart üzerindeki tüm SMD komponentler, soğutucu blok altındaki ana chipset ve RAM birimleri tamamen orijinal olup ürünümüz işlem görmemiş (tamirsiz), %100 çalışır durumda temiz ikinci el çıkma yedek parçadır.

Montaj sürecinde yazılım, panel veri formatı veya donanım uyumsuzluğu yaşamamak adına mevcut eski kartınızın üzerindeki BN94-05875W (veya pcb üzerindeki yeşil etiketli BN97-06307P), BN41-01894A kodlarının ve panel soket arabirimlerinin birebir uyuştuğundan emin olunuz.

Teknik Özellikler

• Ürün Türü: Televizyon Anakartı (Mainboard)

• Üretici Marka: Samsung

• Uyumlu TV Modeli: Samsung UE32EH6030 / UE32EH6030W (ve uyumlu EH serisi 3D LED paneller)

• Satış Kodu (Açık Kod): BN94-05875W (F099 - P09)

• PCB Şase Kodu: Model: BN41-01894A (Size: 192 x 141 / 1.2t)

• Sticker / Kombinasyon Kodu: BN97-06307P (100513168817 120924 Bc1F)

• Üretim Tarihi: 2012.04.11

• Dahili Tuner Modeli: DTTX-51B/C3 (BN40-00231B - DVB-TC HALF Xuguang Tech.)

• Bellek Mimarisi: Samsung K4B2G1646C-HCH9 RAM Chipsetleri

• Bağlantı Portları:

  • 2 x HDMI Girişi

  • 1 x USB Girişi

  • 1 x SCART Girişi

  • 1 x RJ45 Ethernet (LAN) Girişi

  • 1 x CI Slot (Ortak Arayüz Modül Yuvası)

  • 1 x RF Anten Girişi

  • RCA Komponent ve Kompozit Ses/Görüntü Girişleri, Kulaklık Çıkışı ve Optik Dijital Ses Çıkışı

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Garanti Durumu: Montaj işlemi uzman teknik servis personeli veya yetkili kişilerce yapıldığında garanti kapsamındadır

Önemli Notlar ve Montaj Tavsiyesi

Televizyon anakartlarının montajı hassas statik koruma ve profesyonel teknik bilgi gerektirir. Kart değişim işlemine başlamadan önce televizyonun şebeke fişini mutlaka çekiniz. Anakart montajı esnasında panele giden T-CON / LVDS flex kablosunun pinlerinin tam oturduğundan ve düzgün kilitlendiğinden emin olun; flex kablodaki milimetrik kaymalar panel koruma devresine ya da anakart üzerindeki görüntü işlemcisine kalıcı hasar verebilir. Ayrıca, besleme kartından (power supply) anakarta gelen voltajların kararlı olduğunu kontrol etmeniz önerilir; besleme katındaki olası yüksek voltaj kaçakları yeni takacağınız anakartı da bozabilir.
