Samsung UE32F4000AW Besleme Kartı BN44-00604F Orijinal Power Board

Samsung 32 inç (82 Ekran) F serisi LED televizyon modelleriyle (Örn: Samsung UE32F4000AW vb.) %100 uyumlu orijinal BN44-00604F (Model: L32S0E_DHS) şase kodlu televizyon besleme kartıdır (Power Supply Unit). Teknik servis laboratuvarımızda tüm sekonder voltaj çıkış kanalları, ana kartı uyaracak stand-by kontrol hatları ve dâhili LED sürücü inverter çıkışları suni yük altında test cihazlarıyla kontrol edilerek kararlılığı onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın PCB yüzeyinde BN44-00604F kodu ve Hansol Technics üretici tescili net bir şekilde yer almaktadır.

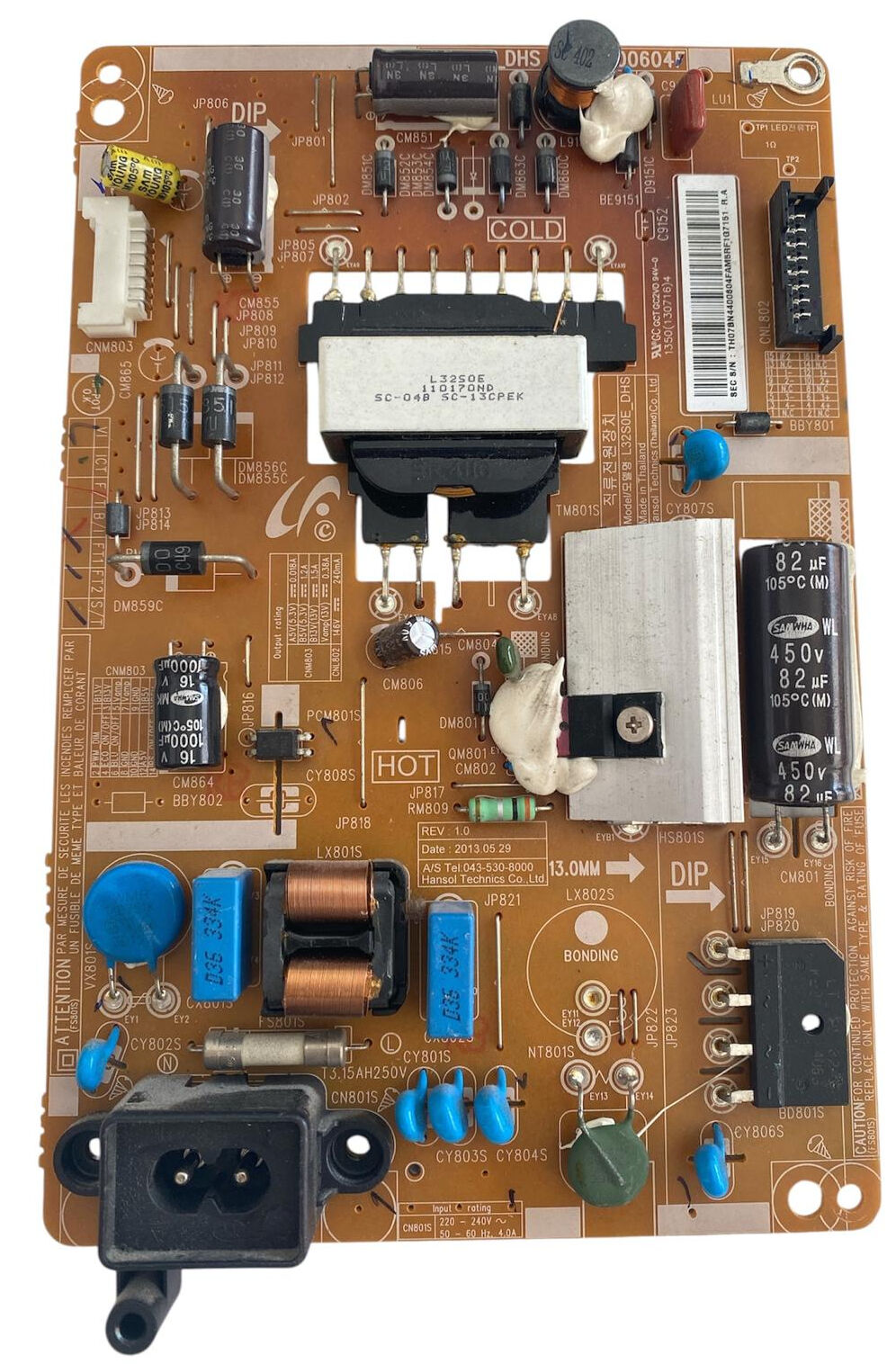

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): Sol alt köşede dikey yerleşimli siyah renkli 2 pinli AC 220V şebeke giriş soketi (CN801S), hemen üzerinde yatay montajlı cam koruma sigortası, mavi renkli emniyet kondansatörleri ve şebeke parazitlerini önleyen bakır sargılı EMI bobin yapısı yer alır. Doğrultulan şebeke akımı, sağ orta şeritte dikey konumlandırılmış 1 adet kalın siyah SAMWHA marka ana filtre kondansatörü (450V 82uF) üzerinden süzülerek sisteme kararlı bir şekilde dağıtılır.

• Isı Yönetimi ve Dönüşüm: Merkez şeritte yüksek yük altında çalışan anahtarlama MOSFET ve diyot bileşenlerini korumak amacıyla yerleştirilmiş 1 adet dikey gümüş renkli alüminyum soğutucu blok (heatsink) mevcuttur. Merkezde ise voltaj dönüşümünü sağlayan, üzerinde L32S0E SC-04B kodu basılı beyaz etiketli ana güç trafosu konumlandırılmıştır.

• Sekonder Çıkış ve Sürücü Katı (COLD Bölgesi): Kartın sağ üst köşesinde konumlandırılmış siyah renkli dikey CNL802 soketi üzerinden panel içi LED aydınlatma barlarına yüksek voltaj kararlılığı gönderilir. Sol üst şeritte yer alan beyaz renkli CNM803 soketi ise ana karta pürüzsüz besleme voltajlarını taşımakla görevlidir.
