Samsung UE40D5000 TV Besleme Kartı BN44-00422B Orijinal PD46A0V Power Board

Samsung UE40D5000 model 40 inç (102 Ekran) Ultra İnce LED televizyonlar başta olmak üzere aynı güç regülasyon altyapısını ve parça kodunu kullanan Samsung televizyon serileriyle %100 uyumlu orijinal BN44-00422B model koduna sahip televizyon güç besleme kartıdır (Power Supply Board). Şebeke gerilimini süzerek dâhili LED arka aydınlatma (Backlight) bar hatları ile ana kart sinyal katmanları için gerekli olan tüm kararlı DC voltaj çıkışlarını üreten, teknik servis laboratuvarımızda yük altında tüm fonksiyon ve akım stabilite testleri başarıyla tamamlanmış orijinal temiz yedek parçadır. Kartın üzerindeki orijinal barkod etiketinde BN44-00422B parça numarası açıkça doğrulanmaktadır.

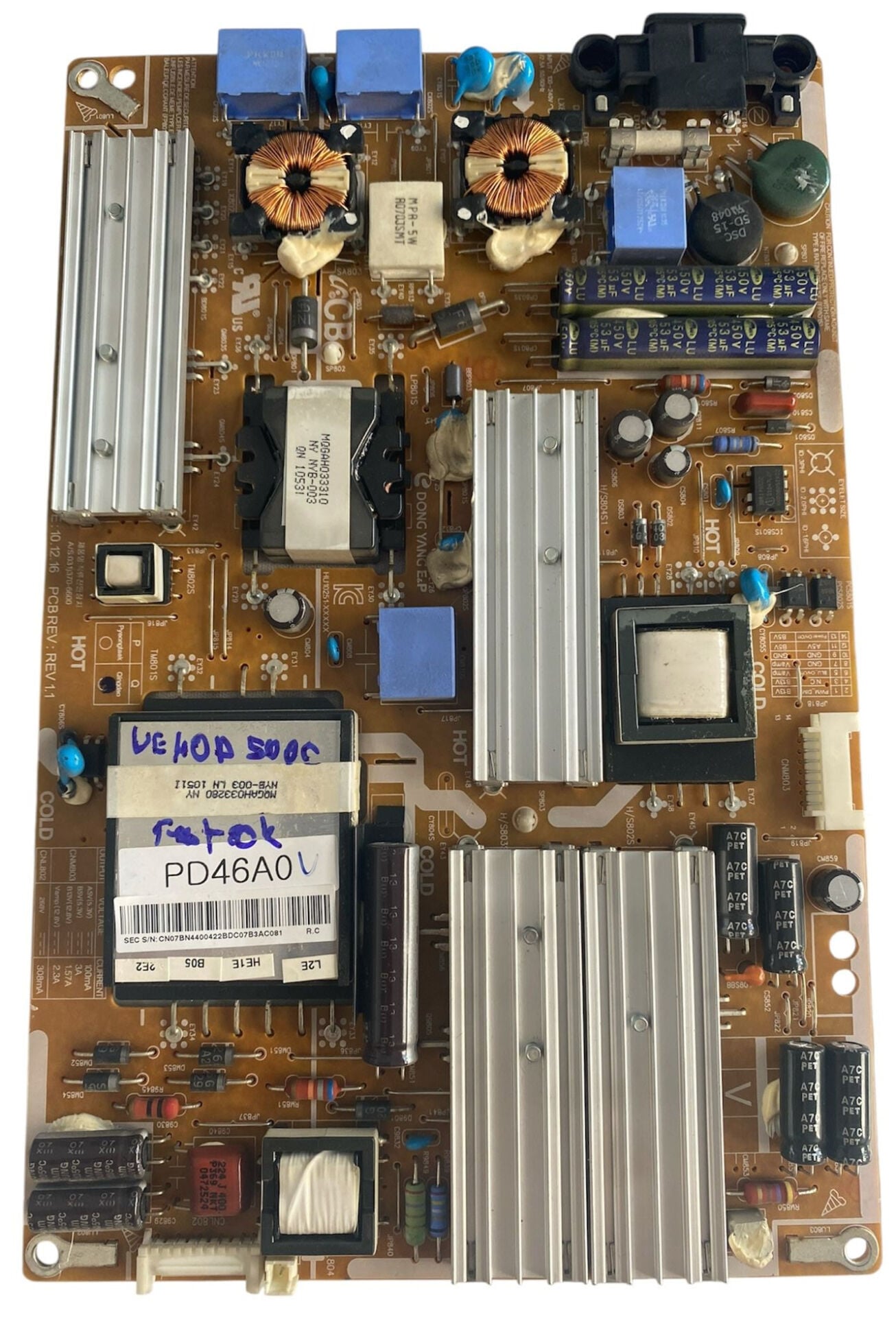

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Şebeke Giriş ve EMI Filtre Katı (HOT): Sağ üst köşede dikey yerleşimli 2 pinli siyah şebeke elektrik giriş konnektörü (CN801S), hemen altında devre koruyucu dikey cam sigorta yuvası ve yeşil disk termistör (DSC 5D-15) yer alır. Şebeke parazitlerini önlemek amacıyla konumlandırılmış 2 adet dikey dairesel bakır sargılı EMI şok bobini, mavi renkli kutupsuz X2 kondansatörler ve geniş beyaz direnç taşı (MPR-5W R0703SMT) giriş katını zırhlamaktadır.

• Yüksek Voltaj Kondansatör Grubu ve Isıl Denge: Kartın sağ üst tarafında yan yana paralel sıralanmış 2 adet yüksek sıcaklık dayanımlı SAMXON marka 150V 53µF dikey mor filtre kondansatör havuzu konumlandırılmıştır. Kart genelinde yüksek anahtarlama yapan güç transistörlerinin ve doğrultucu diyotların termal yükünü hafifletmek amacıyla dikey hizada yerleştirilmiş 4 adet kalın dikey kanallı gümüş renkli alüminyum soğutucu blok (heatsink) mevcuttur.

• Anahtarlama Trafoları ve Çıkış Konnektörleri: Merkez hizada MOGAH033310 ve sol altta dükkan içi servis notumuz olan UE40D5000 Tested yazılı MOGAH033280 kodlu iki adet güçlü SMPS anahtarlama transformatörü yer almaktadır. Sol alt kenarda ana karta voltajları basan dikey pin konnektör yuvası (CNM803) ile alt kenarda dâhili panel LED barlarını besleyen beyaz invertör soket çıkışı (CNL802) konumlandırılmıştır. Devre üzerinde üretici partner DONG YANG E&P fabrikasyon tescili açıkça basılmıştır.
